| Place of Origin: | CHINA |
|---|---|
| Merknaam: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Verpakking Details: | Kist van triplex |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Accuracy: | ISO 8-9 Grade | Profieltype: | Aansporingstoestel |
|---|---|---|---|
| Hardness: | 220-260 HB | Warmtebehandeling van het versnellingsgestel: | Verdoofing, Tempering, Carburizing |
| Material: | Steel, Carbon Steel | Helix Angle: | 22° |
| Gear Type: | Cylindrical Gear | ||
| Markeren: | Vergasten enkelspiraalverbindingen,Langere levensduur |
||

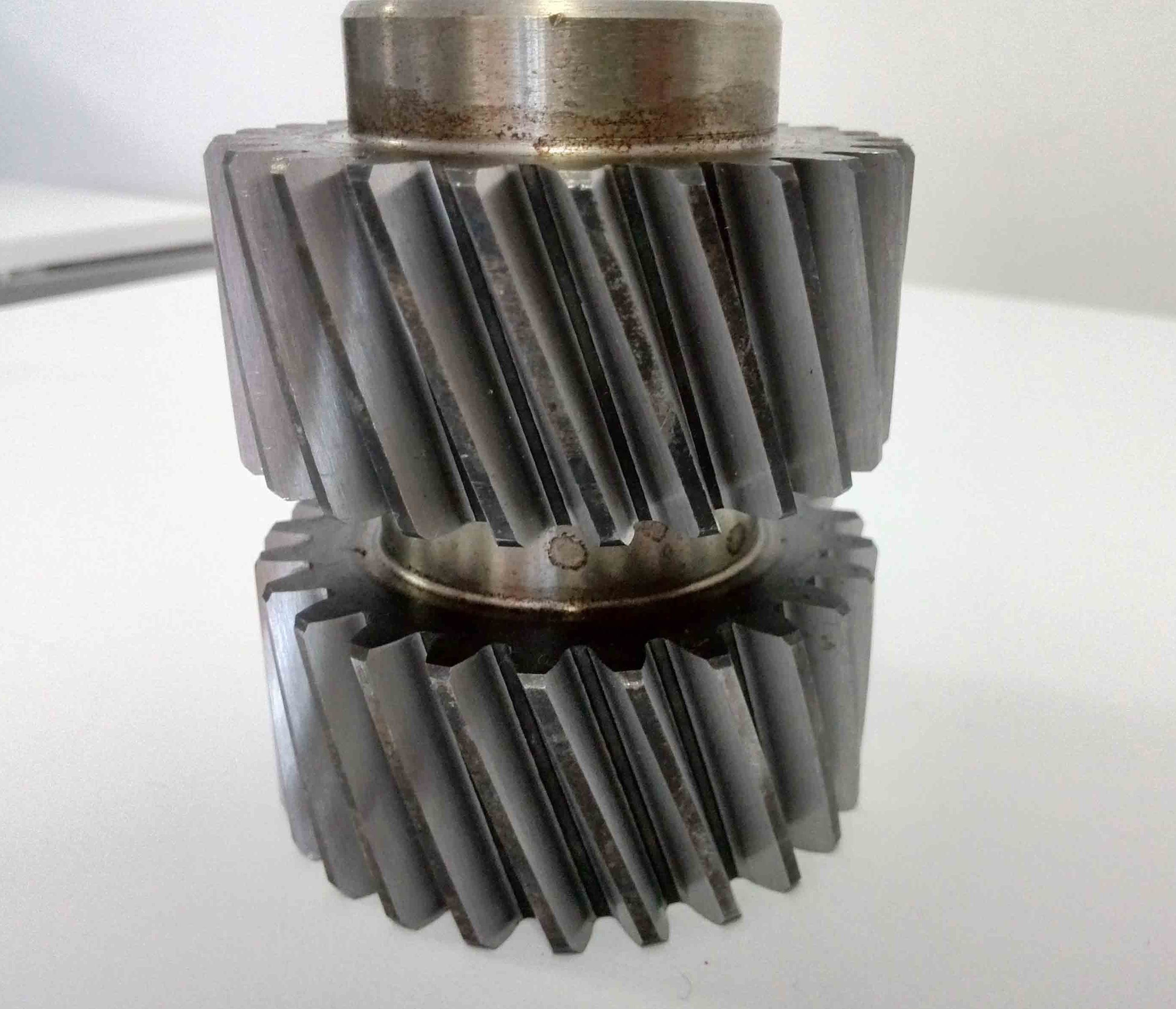

1) Beschrijvingen van spiraalvormig vistuig
Een spiraalrat is een soort rat waarvan de tandrichting in een bepaalde hoek (schroefhoek) ten opzichte van de as ligt.het heeft de kenmerken van een gladder maatschap en een sterker draagvermogenHet tandprofiel is in een spiraalvormige lijn geplaatst, waardoor een geleidelijk messen mogelijk wordt gemaakt en de schokken en het geluid bij de transmissie aanzienlijk worden verminderd.
2) Kenmerken van spiraalvormig vistuig
a) Een soepele transmissie: door de progressieve verstelbaarheid van spiraalvormige tandwielen worden trillingen en geluid aanzienlijk verminderd, waardoor het geschikt is voor toepassingen op hoge snelheden.
b) Hoog draagvermogen: met een groot aantal tegelijkertijd messierende tanden is de belastingverdeling gelijkmatiger en de levensduur langer.
c) Meerdere installatiemethoden: kan in een parallelle of dwarsaxis worden geplaatst, met een hoge ontwerpflexibiliteit.
d) Transmissie-efficiëntie: meestal meer dan 98%, met een laag vermogensafname.
3) Toepassingen van spiraalvormig vistuig
a) Versnellingsbak voor auto's
b) Verminder voor industrieel gebruik
c) Maritiem voortstuwingssysteem
d) Transmissieapparaat van elektriciteitsopwekkingsapparatuur
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Vervaardiging uit produkten van de posten 8521 tot en met 8528 |
| Tanden knarsen | √ |
| Module (M) | 9 |
| Aantal tanden (Z) | 56 |
| Drukhoek (α) | 20° |
| Loodhoek | 20° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
