| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HG2208261 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $80/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Tandaantal: | 68 | Spiraalvormige hoek: | 20° |
|---|---|---|---|
| Drukhoek: | 20° | Breedte: | 80 mm |
| Hardheid: | 45-50 HRC | Materiaal: | AISI 4140 |
| Markeren: | Van het het Smeedstukstaal van AISI 4140 de Transmissietoestellen,De spiraalvormige Transmissie past Module 9 aan,De industriële Toestellen van de Versnellingsbak Spiraalvormige Transmissie |
||

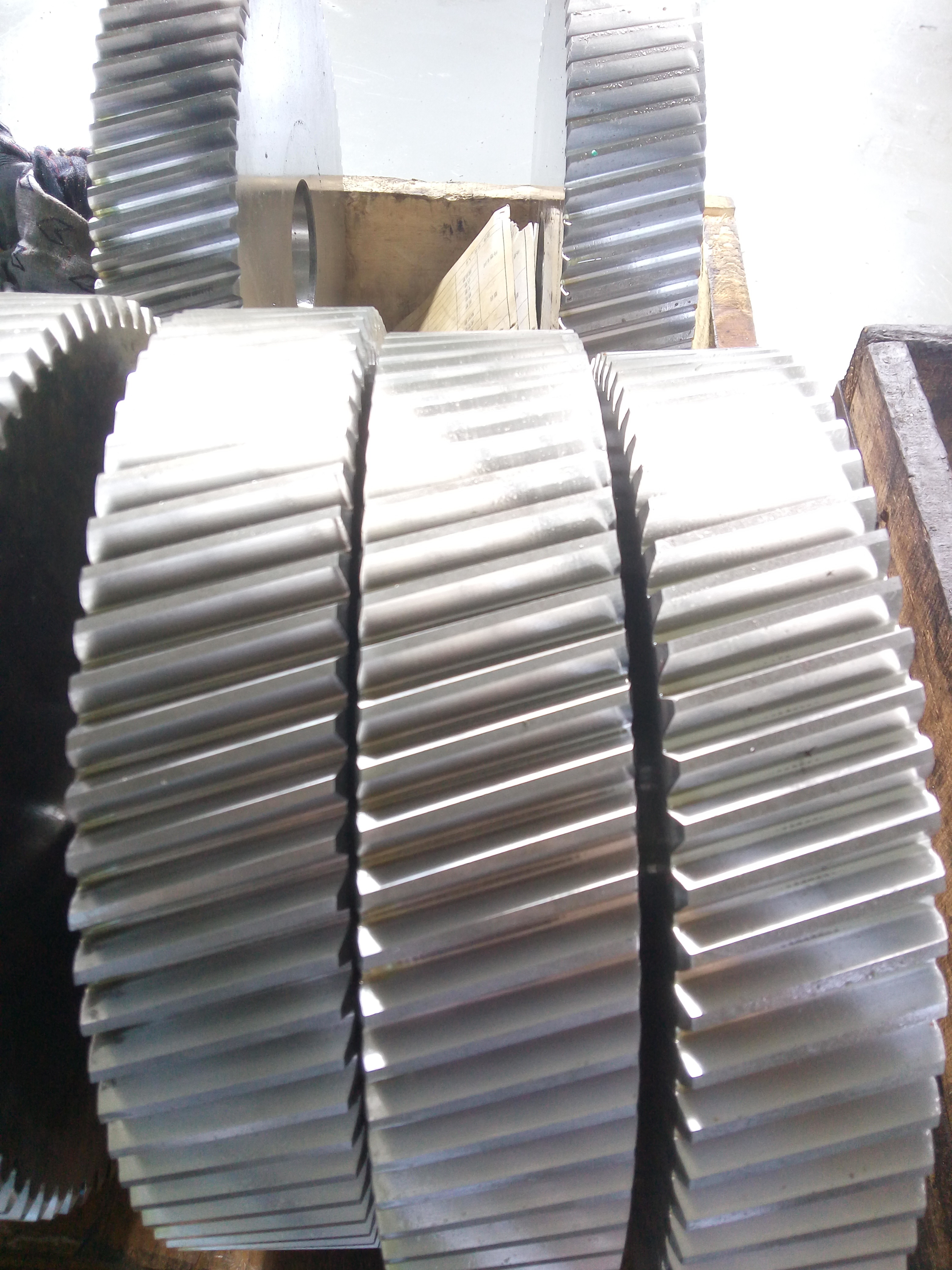

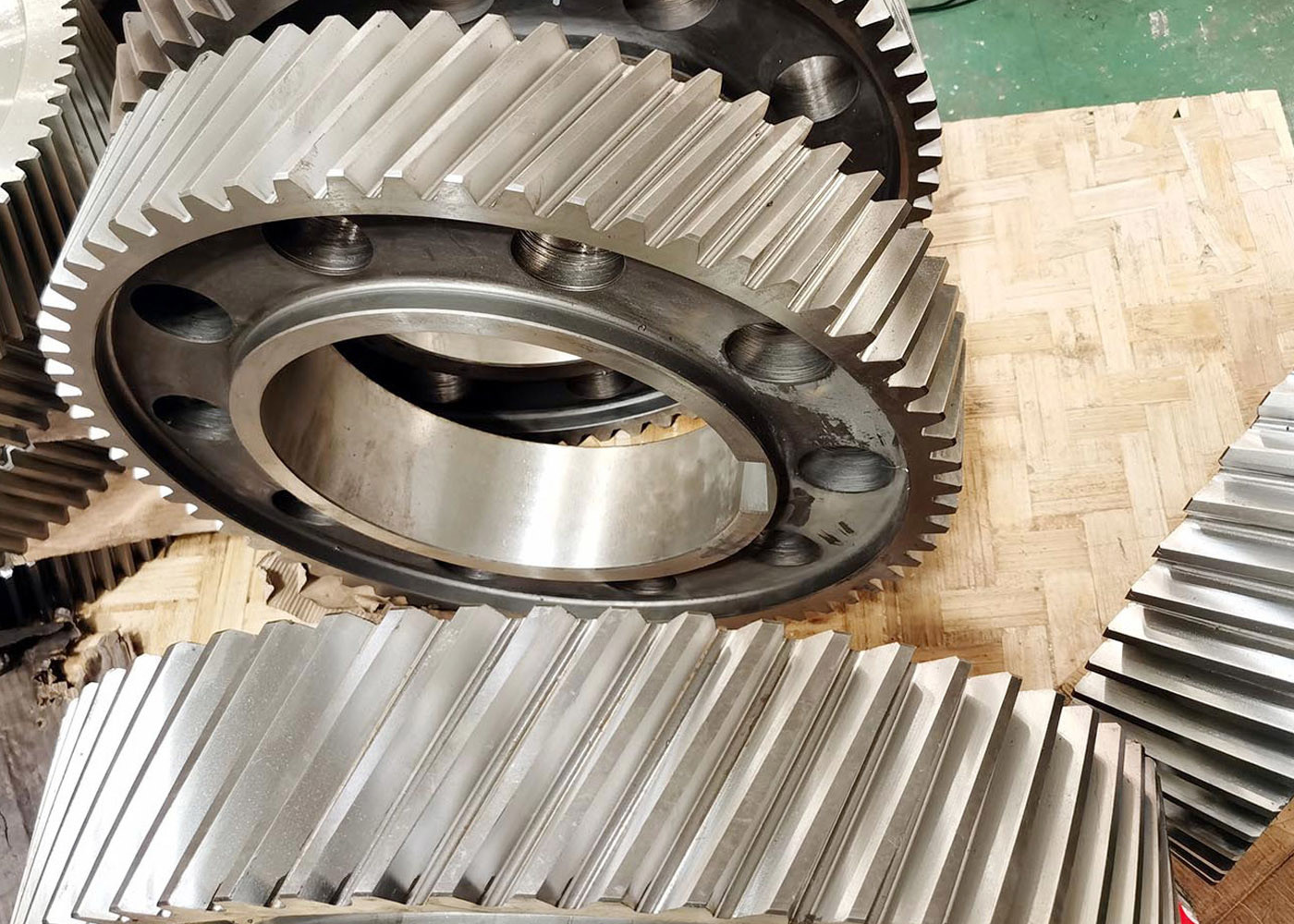

AISI 4140 smeden van staal 9 module helicale transmissieversnellingen voor industriële versnellingsbakken
1) Descripción de Helix Gear
Helixvormige tandwielen zijn gevormd door snijmachines die een hoek creëren waardoor meerdere tandwielen tegelijkertijd kunnen draaien.
2) Características del Helix Gear
Als glijdend contact van de tandwielen, helicoïdaal tandwiel met meer laadvermogen en stil en glad functioneren.
3) Specificaties voor de montage van helixverbindingen
a) Montaje de chavetero
b) Tornillo de fijación
c) Torrillos de sujeción del cubo
d) Splitsen
e) Agujero eenvoudig
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 9 |
| Aantal tanden (Z) | 68 |
| Drukhoek (α) | 20° |
| Loodhoek | 20° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
