| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HG22082606 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $80/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Tandenaantal: | 12 | Drukhoek: | 20° |
|---|---|---|---|
| Helixhoek: | 15° | Hardheid: | 58-62 HRC |
| Precisiteit: | ISO-klasse 6-7 | Hoogtediameter: | 24 |
| Markeren: | 20CrMnTi kies Spiraalvormige Toestelschacht uit,20CrMnTi spiraalvormige pignonschacht,Spiraalvormige Toestelschacht voor Snelheidsreductiemiddel |
||

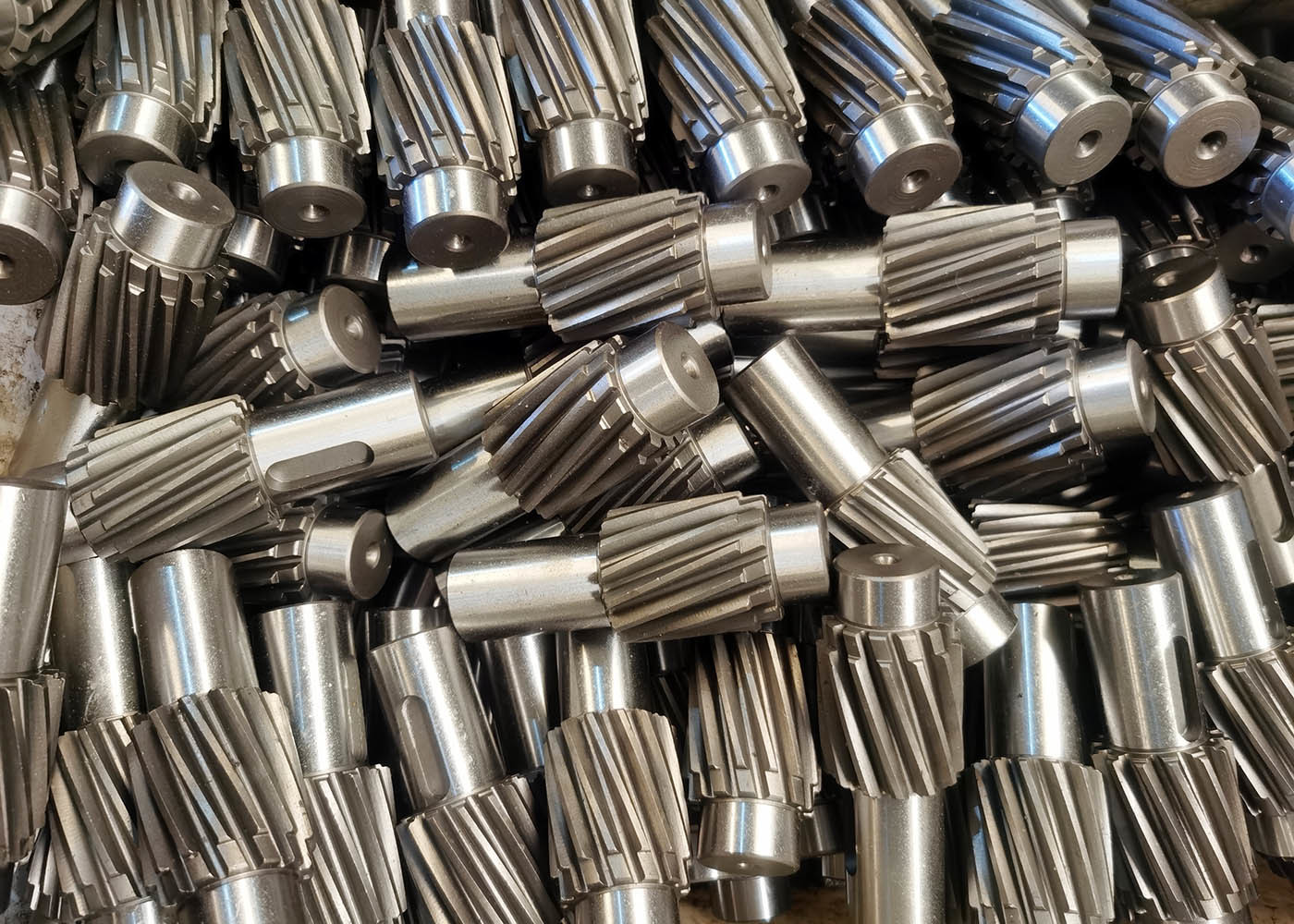

Vervaardiging van staal 20CrMnTi Pinion Single Helix Gear Shaft voor snelheidsreducer
Voordelen van spiraalvormige tandwielen
a) Helicale tandwielen kunnen zowel met parallelle als met niet-parallelle assen worden gebruikt.
b) Doordat de tanden geleidelijker worden aangesloten, bieden spiraalvormige tandwielen een soepelere tandwielwerking.
vermindering van schokbelastingen en vermindering van geluid en trillingen.
Dit maakt ze ideaal voor hoge snelheid toepassingen waarvoor geluidsreductie vereist is.
c) Spiralen zijn duurzamer.
Ze hebben een hoger aantal tanden, wat betekent dat er minder belasting is. Deze is op elke tand geplaatst, wat resulteert in minder slijtage.
d) Helicale tandwielen hebben een hoog draagvermogen.
Zijn tanden, die diagonaal zijn geplaatst, zijn groter in aantal en lengte, waardoor het oppervlak van het contact groter wordt.
Bovendien zijn de tanden de tandwielen zijn altijd in een ooggaten, waardoor de tandwielen de belasting te allen tijde over meerdere assen kunnen verdelen.
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 2 |
| Aantal tanden (Z) | 12 |
| Drukhoek (α) | 20° |
| Loodhoek | 15° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
