| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HG22083102 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $80/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Tandaantal: | 76 | Helixhoek: | 23° |
|---|---|---|---|
| Drukhoek: | 20° | Tandbreedte: | 80 mm |
| Hardheid: | 45-50 HRC | Materiaal: | AISI 4140 |
| Markeren: | 12 Toestellen van de module de Enige Schroef,De transmissie past Tand 76 aan,12 de Transmissietoestellen van de module Enige Schroef |
||

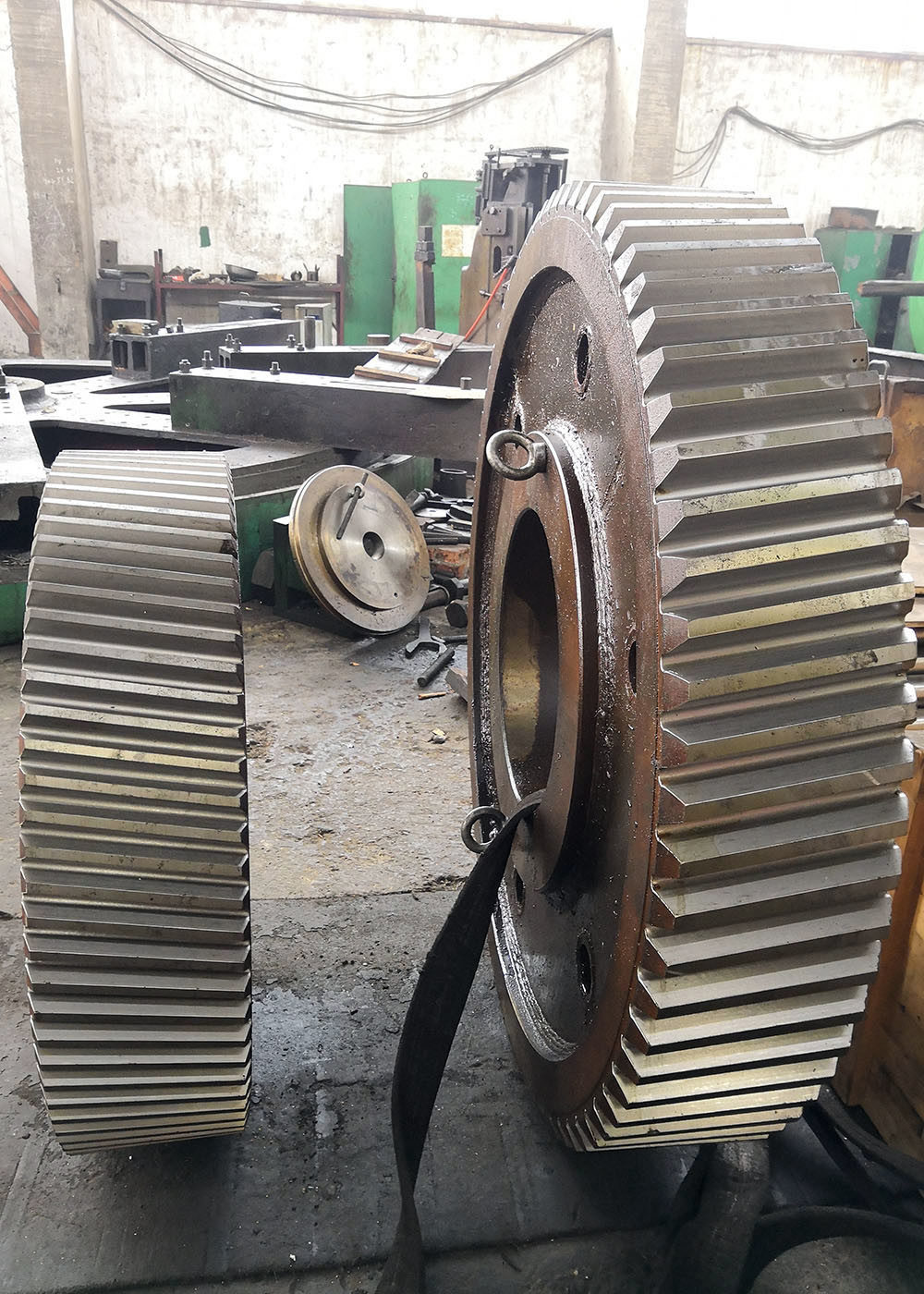

Vervaardiging van staal 12 module single helix transmissie tandwielen voor versnellingsbakken
1) Kenmerken van spiraalvormige tandwielen
Helicale tandwielen kunnen energie overbrengen tussen parallelle of loodrechte assen door middel van helicale tanden.
Ze zijn ontworpen om de druk geleidelijk over de gehele tand te verdelen.
Vanwege de helling van hun tanden draaien spiraalvormige tandwielen soepeler en stiller dan andere tandwielen en kunnen ze zware lasten efficiënt dragen.
2) Soorten helicale tandwielen
Helicale tandwielen zijn verkrijgbaar in twee tandconfiguraties: linkshandige en rechtshandige.
Helicale tandwielen sturen energie door twee axiale configuraties: parallel en loodrecht.
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 12 |
| Aantal tanden (Z) | 76 |
| Drukhoek (α) | 20° |
| Loodhoek | 23° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
