| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HG22082605 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $80/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Tandenaantal: | 13 | Helixhoek: | 15° |
|---|---|---|---|
| Drukhoek: | 14.5° | Lange: | 125 mm |
| Hardheid: | 58-62 HRC | Precisiteit: | ISO 7 graad |
| Markeren: | 20CrMnTi kies spiraalvormige pignonschacht uit,De Schacht van het pignontoestel met Ingewikkelde Latten,20CrMnTi spiraalvormige pignonschacht |
||

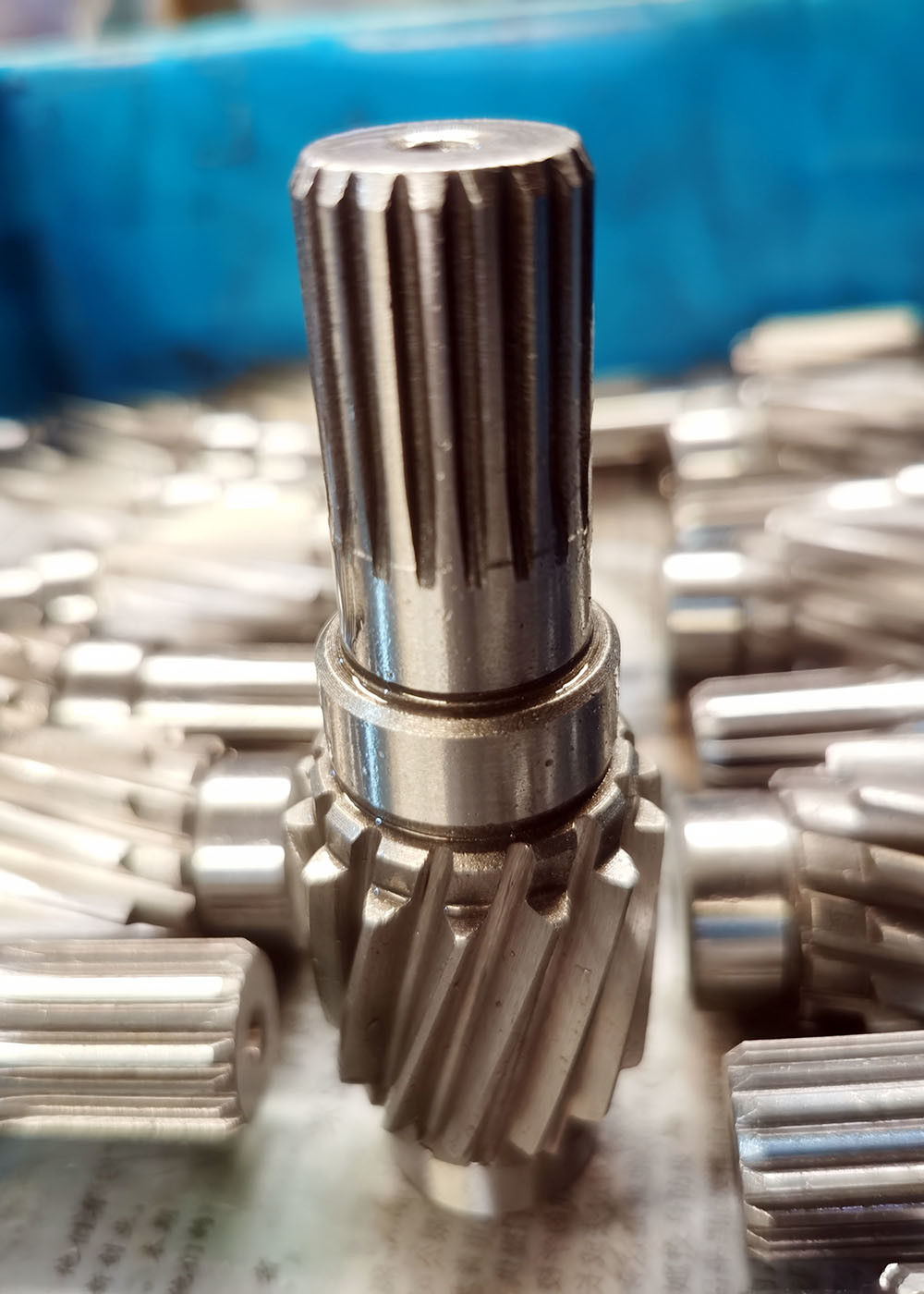

20CrMnTi-staal met een enkele spiraal en een ingebouwde spleen
1) Beschrijving van helixversnellingen
Helixversnellingen hebben tanden die in een hoek met de versnellingsas zijn ingesteld.
Aangezien de tanden zich geleidelijker binden, Ze werken soepeler en stiller dan spurs.
Helicale tandwielen hebben ook een grotere tandsterkte en een hogere draagkracht.
Bovendien kunnen spiraalvormige tandwielen vermogen overbrengen tussen parallelle of parallelle niet-parallelle assen,
Terwijl spurspeelingen alleen kracht kunnen overbrengen tussen parallelle assen.
Een nadeel vanHelical gears produceren een axiale stuwkracht die rekening moet worden gehouden.
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 7 |
| Aantal tanden (Z) | 68 |
| Drukhoek (α) | 20° |
| Loodhoek | 20° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
