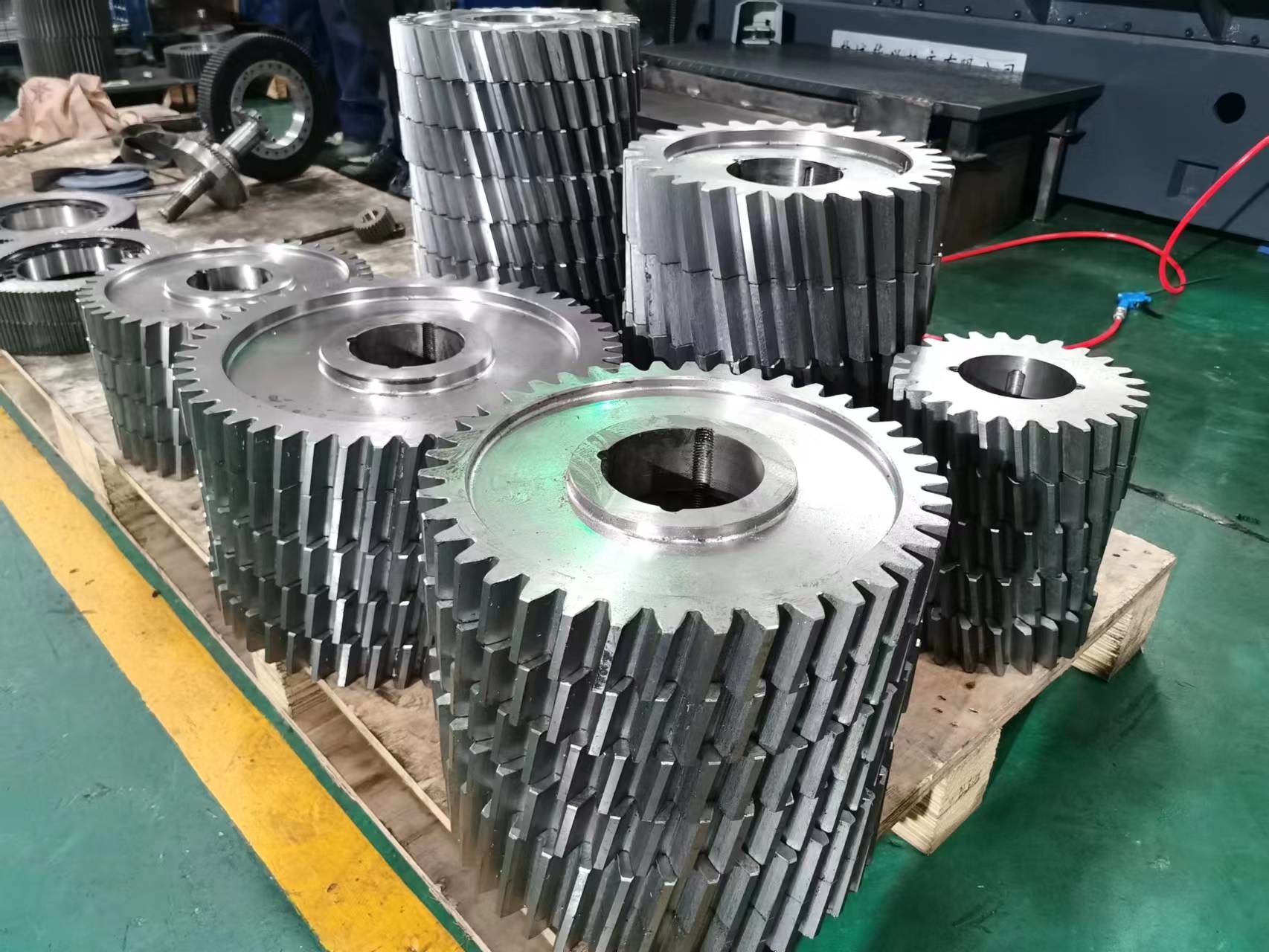

10 Module 1045 Stalen enkelspiraalversnelling voor versnelling met cilindrisch versnellingsprofiel

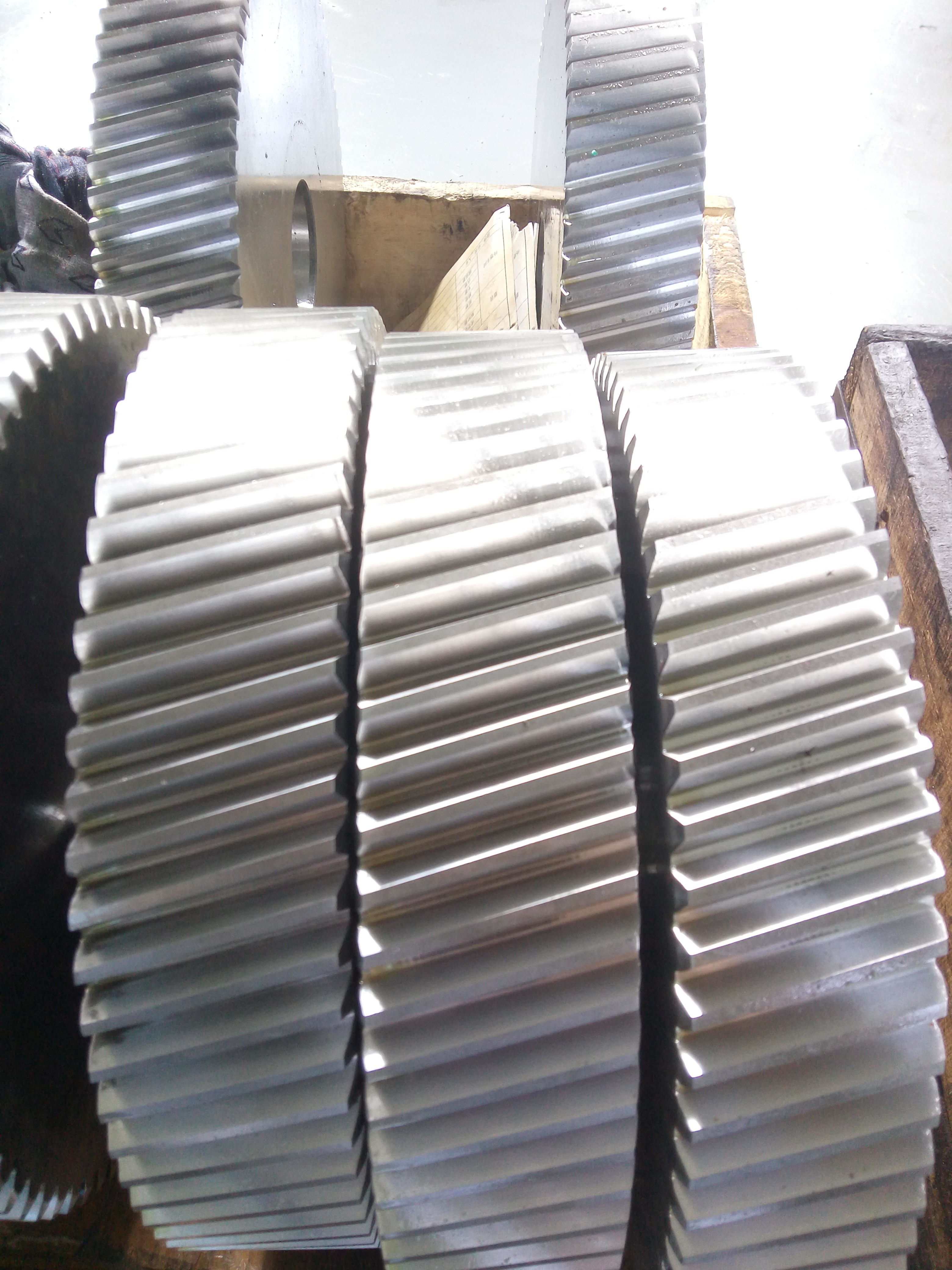

10 Module 1045 Staal enkel tandwiel hobberend helicaal tandwiel helix 12°

1) Beschrijving van spiraalvormige tandwielen

Helixversnellingen met een helixhoek in vergelijking met de sporenversnellingen.

De spiraalvormige tandwiel kan links of rechts worden aangebracht.

De standaard drukhoek is 20°, sommige oude ontwerpprojecten gebruiken ook 14,5°

Helixversnellingen genereren askracht wanneer de versnellingen werken, de askracht wordt groter wanneer de helixhoek toeneemt.

2) Belangrijkste technische gegevens van spiraalvormig vistuig

a) Normale diameterpijl is de diameterpijl in het normale oppervlak van de spiraalvormige tandwielen.

b) De diameter van een spiraalvormig tandwiel is gelijk aan die van een sporenwiel.

Het is de verhouding tussen het aantal tanden en de diameter.

c) De normale cirkelvormige toonhoogte is de afstand tussen dezelfde punten van aangrenzende tanden op het oppervlak van de toonhoogte in de normale richting.

d) De beschrijving van de cirkelvormige toonhoogte is dezelfde als bij de spurspoelen.

Afstand tussen dezelfde punten op aangrenzende tandwielen.

e) De aspitch is eveneens de afstand tussen dezelfde punten op aangrenzende tanden, gemeten op de asrichting van het veld.
