| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HG22082301 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $80/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Tandaantal: | 76 | Helixhoek: | 22° |
|---|---|---|---|
| Breedte: | 50 mm | Hardheid: | 58-62 HRC |
| Materiaal: | SCM 440 | Kwaliteitsgraad: | De Rang van ISO 6 |
| Markeren: | 10 Toestellen van de module de Spiraalvormige Besnoeiing,10 Toestellen van de module de Industriële Transmissie,SAE 4320 Spiraalvormige Besnoeiingstoestellen |
||

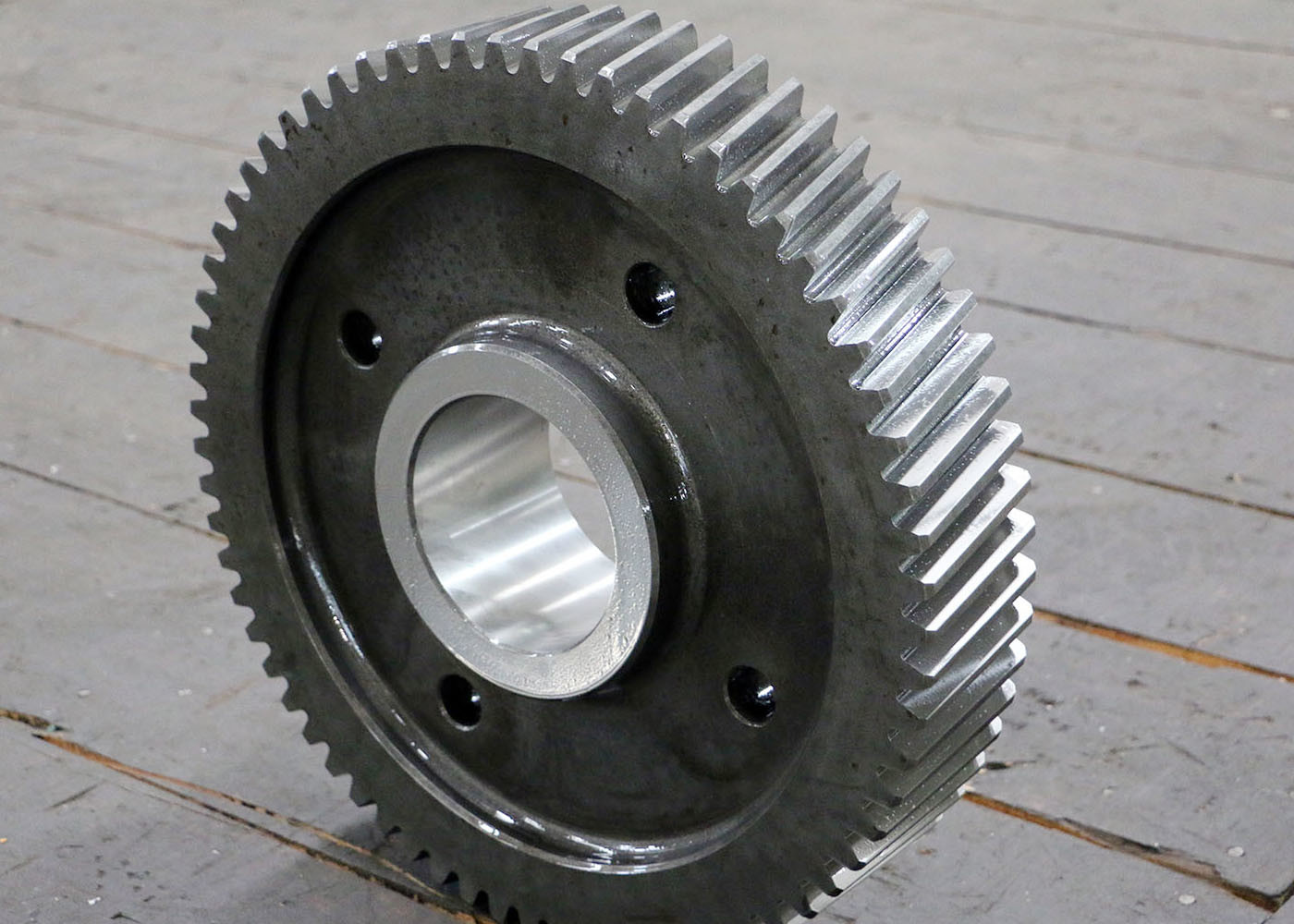

Gesmeed SAE 4320 Staal 10 Module Helicale tandwielen Industriële transmissie tandwielen
1) Types de engranajes helicoidales
a) Eenvoudige helicoïdale ingenieur
b) Engranaje helicoïdale dubbele
c) Engranaje en espiga
2) Dirección del engranaje helicoïdaal
Hand links, hand rechts.
3) Beschrijving van het helicoïdale tandwiel
Heliksvormige tandwielen zijn ontwikkeld uit rechte tandwielen waarvan de tanden in een hoek met de as van de as liggen.
Het contact tussen de tandwielen werkt geleidelijk langs de zijkanten van de diagonale zijden.
Op geen enkel moment is de totale lengte van een tandwiel volledig vergroot.
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 10 |
| Aantal tanden (Z) | 76 |
| Drukhoek (α) | 20° |
| Loodhoek | 25° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
