| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HG220806001 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $30/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Materiaal: | 20CrNiMo | Tandaantal: | 56 |
|---|---|---|---|
| Pitch: | 12.566 | Hoogtediameter: | 224mm |
| Totale hoogte: | 75 mm | Hardheid: | 58-62 HRC |
| Markeren: | Enig Spiraalvormig Toestel 4 Module,20CrNiMoA schroeftoestel,AISI 8620 Enig Spiraalvormig Toestel |
||

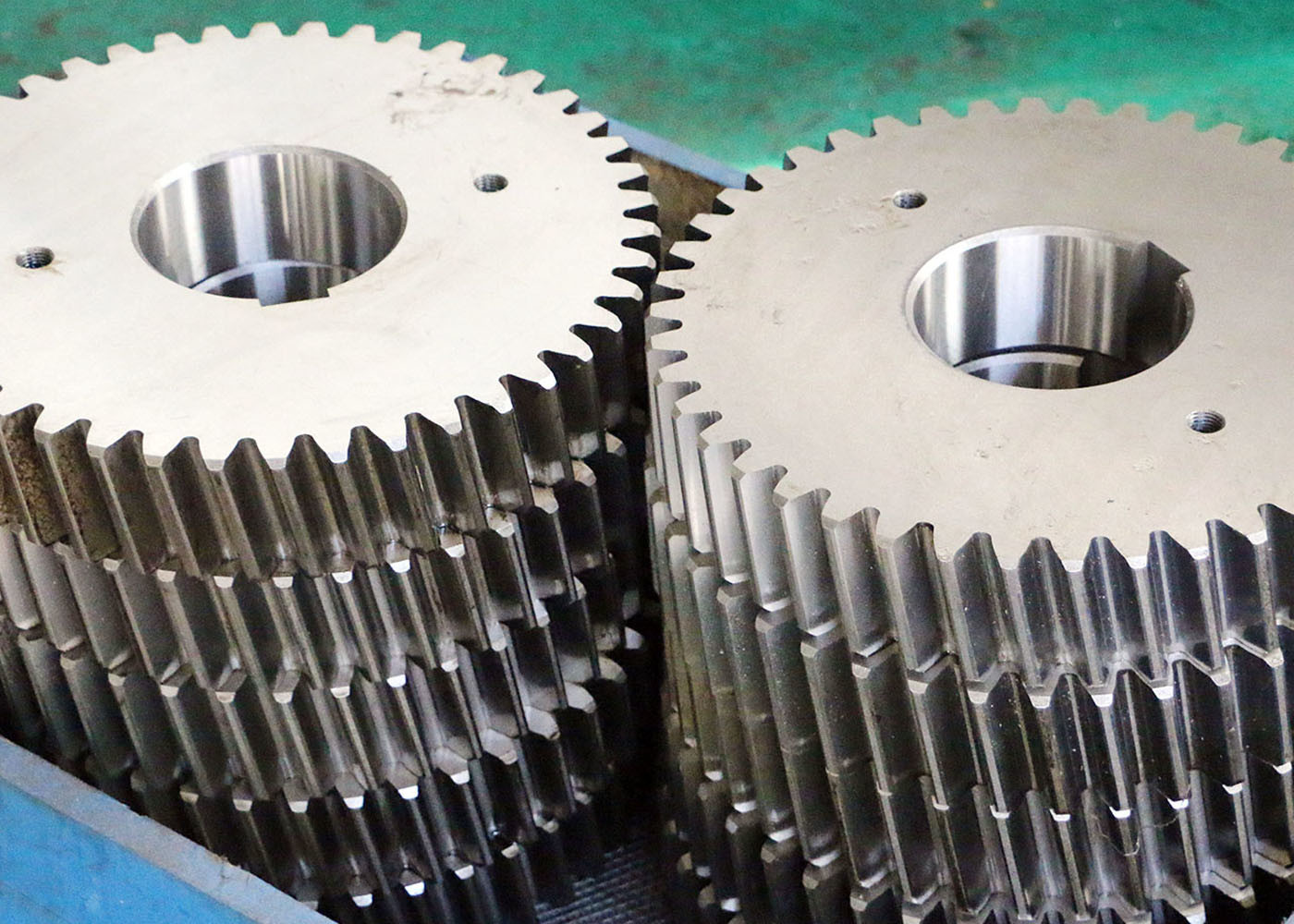

AISI 8620 20CrNiMoA staal 4 module helicale tandwielen voor snelheidsverlagers
1)Beschrijving van spiraalvormig vistuig
Helicale tandwielen zijn cilindrische tandwielen met tanden die in een hoek staan tegenover de rotatieas van het tandwiel.
2) Kenmerken van spiraalvormig vistuig
Helical Gear overbrengen ladingen meer soepel dan spure gear.
Helix-aandrijving kan werken met een grotere draagcapaciteit, rustiger lopen en een hogere snelheid in vergelijking met een spurschijf.
3) Belangrijkste technische gegevens van spiraalvormig vistuig
Drukhoek: Drukhoek is de hoek van tand aandrijving actie, of de hoek tussen de lijn van froce
tussen de mesgaten en de tangente van de toonhoogtecirkel op het punt van het mes.
Typische drukhoeken zijn 14,5° of 20°
Helixhoek: Helixhoek is de hoek waarbij de tandwielen in verhouding tot de as zijn uitgelijnd.
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 4 |
| Aantal tanden (Z) | 56 |
| Drukhoek (α) | 20° |
| Loodhoek | 15° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
