Zeer nauwkeurige geslepen tandwielen voor lange levensduur
  • Zeer nauwkeurige geslepen tandwielen voor lange levensduur

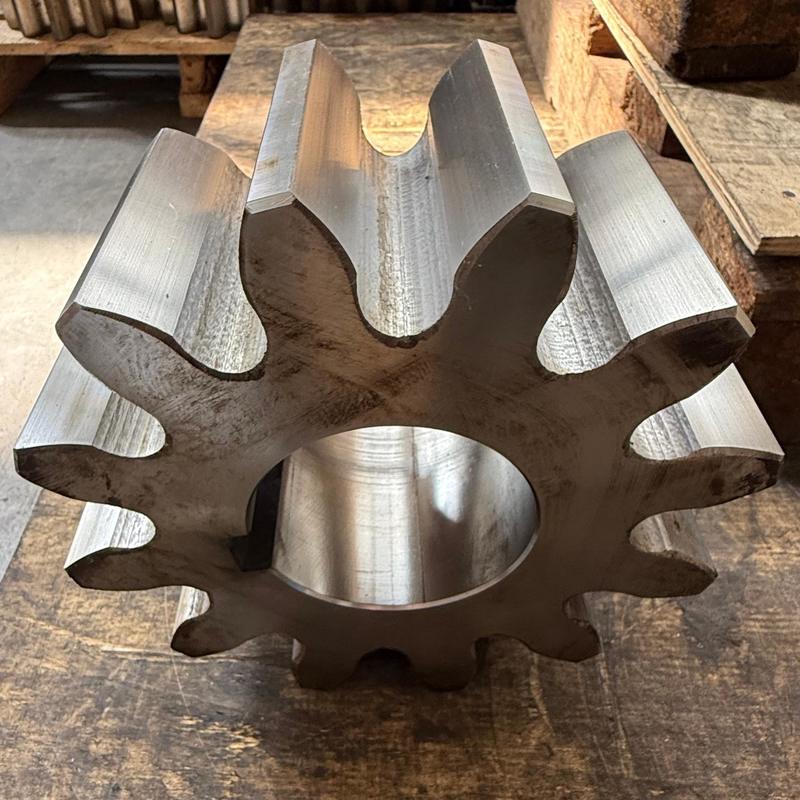

Zeer nauwkeurige geslepen tandwielen voor lange levensduur

Plaats van herkomst CHINA
Merknaam YIZGEAR
Productdetails
Pignon:
Tanden slijpen met tandwielen
Profieltype:
Waaier
Remmen:
In werking gestelde automatisch & Handboek
Sollicitatie:
Industriële automatisering
Versnellingsbak:
Uitrusting
Verpakking:
Multiplexbox
Markeren:

zeer nauwkeurige tandwielen

,

tandwielen met lange levensduur

,

duurzame tandwielen voor transmissie

Betaling en verzendvoorwaarden
Min. bestelaantal
20 sets
Verpakking Details
Kist van triplex
Levertijd
35 dagen
Betalingscondities
L/c, t/t
Levering vermogen
500 sets/maand
Productbeschrijving

1.Beschrijving van het spoorvoertuig

Op het gebied van miniaturisatie zijn spurspeelingen kerncomponenten van de micro-transmissie die worden gekenmerkt door:

door hun kleine afmetingen (meestal met modules van 0,1 tot 1 mm) en hun veeleisende precisievereisten,

een uitgebreide toepassing vinden in precisie-micro-apparaten.

2. Belangrijkste kenmerken

Deze tandwielen worden gekenmerkt door hun compacte afmetingen en hun lichte constructie en bereiken een nauwkeurige tandprofiel

Deze systemen hebben een zeer hoge snelheid en een uitstekende transmissieslachtheid.

Het vermogen van de motor om het koppel te verplaatsen en het koppel te overbrengen in beperkte ruimtes, waardoor de reactietijden snel zijn en de energieverlies laag is.

Ze tonen een sterke compatibiliteit met onderdelen zoals miniatuurmotoren en lagers.

het faciliteren van de integratie van compacte microtransmissiesystemen.

3.Werkingsbeginsel

Precisiebewerkingstechnieken (bijv. draad snijden, precisietandwielen, lasergraveren) zorgen voor een nauwkeurige tandprofiel

Wanneer met micro-actuatoren (bijv. micro-motorschachten) gemaskeerd wordt, moet de minimale tandcontactruimte

en een zeer nauwkeurig tandprofielverbinding voor een geringe geluids- en trillingsvermogen, zodat micro-apparaten kunnen worden gebruikt"

eisen aan de precisie van de transmissie en compacte ruimtelijke vereisten.

4.Aanvragen

Focus aandrijfsystemen in smartphonecamera's, gezamenlijke aandrijving voor micro-robots, fijn instelbare transmissie-mechanismen

in drone-gimbals, micro-transmissie-onderdelen in medische endoscopen en tel- en instelonderdelen in precisie-instrumenten.

Technische specificaties

Producten Spoorvervoer
Op maat gemaakt
Typ van het versnellingsprofiel Grijzen met een cilindervormige vorm
Vervaardiging van tandwielen Vervaardiging
Tanden slijpen met tandwielen
Module (M) Gewoon
Aantal tanden (Z) Gewoon
Drukhoek (α) Gewoon
Helixhoek (β)
Tanden nauwkeurigheidsgraad ISO-klasse 6-7
Warmtebehandeling Verkoeling
Hardheid van het oppervlak 58-62 HRC

Vergelijking van de staalcodes

Vergelijking van de staalklassen
CHINA/Verenigd Koninkrijk ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420



Zeer nauwkeurige geslepen tandwielen voor lange levensduur 0
