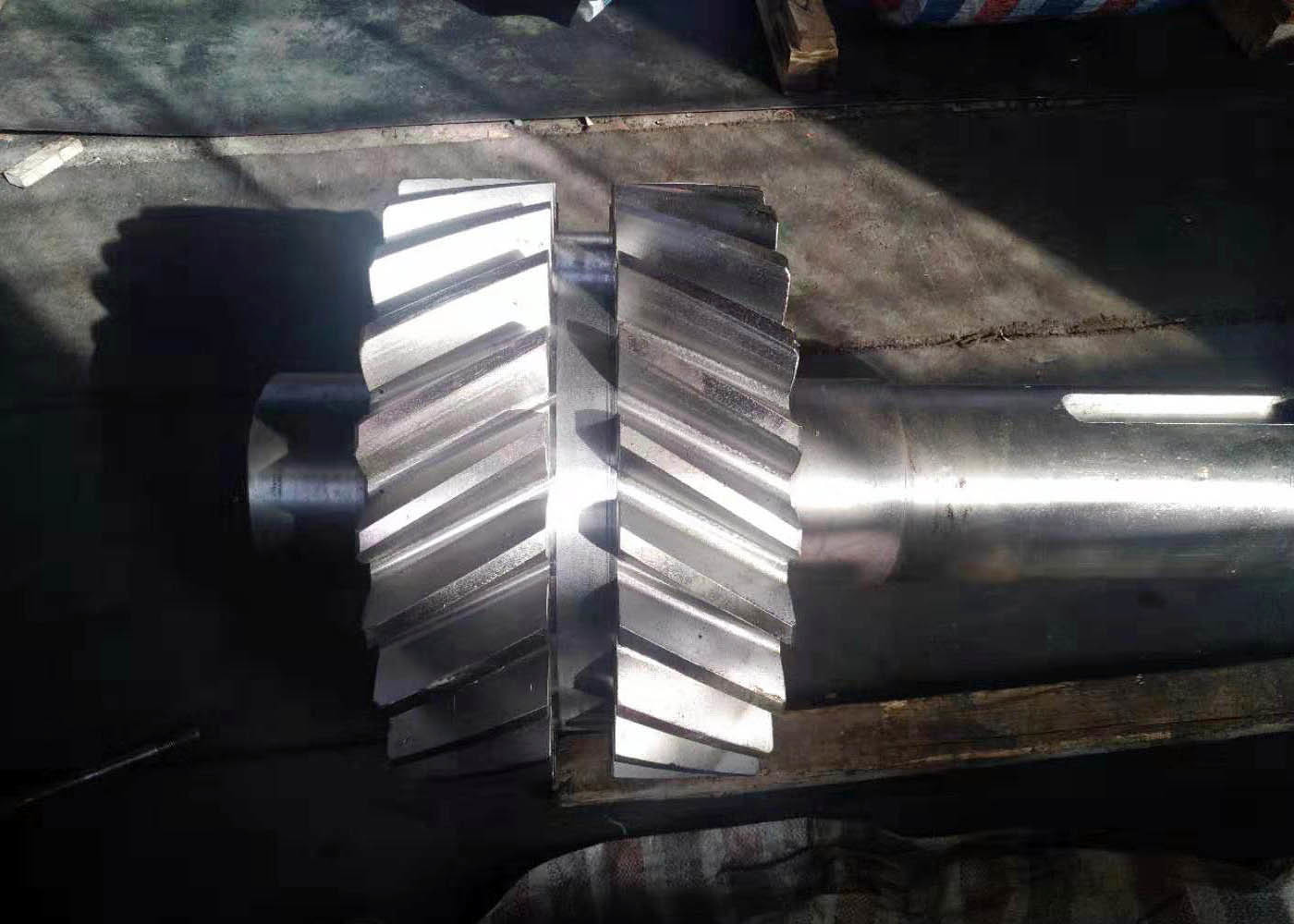

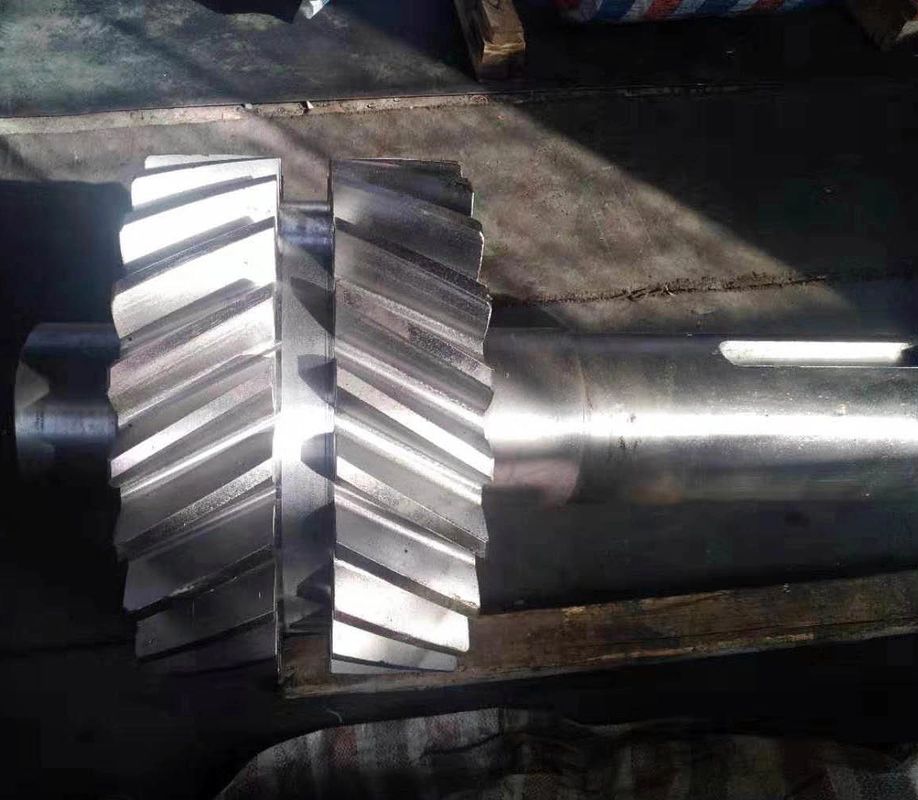

Aangepaste van het het Smeedstukstaal van Transmissietoestellen Dubbele Spiraalvormige het Toestelschacht
  • Aangepaste van het het Smeedstukstaal van Transmissietoestellen Dubbele Spiraalvormige het Toestelschacht
  • Aangepaste van het het Smeedstukstaal van Transmissietoestellen Dubbele Spiraalvormige het Toestelschacht
Aangepaste van het het Smeedstukstaal van Transmissietoestellen Dubbele Spiraalvormige het Toestelschacht

Aangepaste van het het Smeedstukstaal van Transmissietoestellen Dubbele Spiraalvormige het Toestelschacht

Plaats van herkomst China
Merknaam YIZGEAR
Modelnummer GS20220822901
Productdetails
module:
7
Type:
dubbel schuin tandwiel
Drukhoek:
20°
Materiaal:
40CrNiMo
Warmtebehandeling:
Het carbureren
Toestelbreedte:
52
Markeren:

Aangepaste Transmissietoestellen

,

Dubbele Spiraalvormige het Toestelschacht van het smeedstukstaal

,

Schacht van het transmissie de Dubbele Spiraalvormige Toestel

Betaling en verzendvoorwaarden
Min. bestelaantal
2 PC
Prijs
$250/ Piece
Verpakking Details
Triplexkrat
Levertijd
62 dagen
Betalingscondities
T/T, L/C
Levering vermogen
500 reeksen/maand
Productbeschrijving
Aangepaste Transmissietandwielen Smeedstaal Dubbel Helische Tandwielas
Productspecificaties
Kenmerk Waarde
Module 7
Type Dubbel Helisch Tandwiel
Drukhoek 20°
Materiaal 40CrNiMo
Warmtebehandeling Carboneren
Tandwielbreedte 52
Productoverzicht
De Dubbel Helische Tandwielas is een precisie transmissiecomponent die de voordelen van dubbel helische tandwielen combineert met de functionaliteit van een as. Ontworpen voor industriële toepassingen met hoge belasting, levert het superieure prestaties in veeleisende transmissiesystemen.
Werkingsprincipe
De tandwielas brengt beweging en kracht over door het aangrijpen van de tandoppervlakken. In combinatie met een ander tandwiel grijpen de linker- en rechter helische tanden tegelijkertijd in, waardoor koppel wordt overgebracht en axiale krachten worden geannuleerd. Dit unieke ontwerp elimineert de noodzaak voor extra druklagers.
Belangrijkste Kenmerken
  • Eliminatie van axiale kracht: Dubbele helixstructuur neutraliseert axiale stuwkracht, waardoor de lagerbelasting wordt verminderd en de levensduur van het systeem wordt verlengd
  • Verbeterde belastbaarheid: 30% grotere koppeloverdracht dan rechte tandwielen met langere, gelijkmatig verdeelde contactlijnen
  • Superieure stabiliteit: Geleidelijke aangrijping vermindert schokken en trillingen voor een stillere, soepelere werking
  • Ruimtebesparend ontwerp: Geïntegreerde tandwiel-as constructie verbetert de stijfheid en minimaliseert de voetafdruk
Toepassingen
  • Zware machines en industriële apparatuur
  • Energieopwekkingssystemen
  • Precisie machinegereedschap
  • Maritieme en lucht- en ruimtevaarttoepassingen
Productiespecificaties
Kenmerk Specificatie
Op Maat Gemaakt Beschikbaar
Materiaal 40CrNiMo
Tandwiel Tandproductie Tandwiel Frezen
Tandwiel Slijpen Inbegrepen
Module (M) 7
Drukhoek (α) 20°
Helixhoek (β) 18°
Tandnauwkeurigheidsklasse ISO 8-9 Klasse/AGMA 11 Klasse
Warmtebehandeling Inbegrepen
Oppervlakteruwheid Inbegrepen
Staal Kwaliteit Vergelijking
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Aangepaste van het het Smeedstukstaal van Transmissietoestellen Dubbele Spiraalvormige het Toestelschacht 0
