| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | YZTG2207001 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $150/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 Dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stukken/maand |

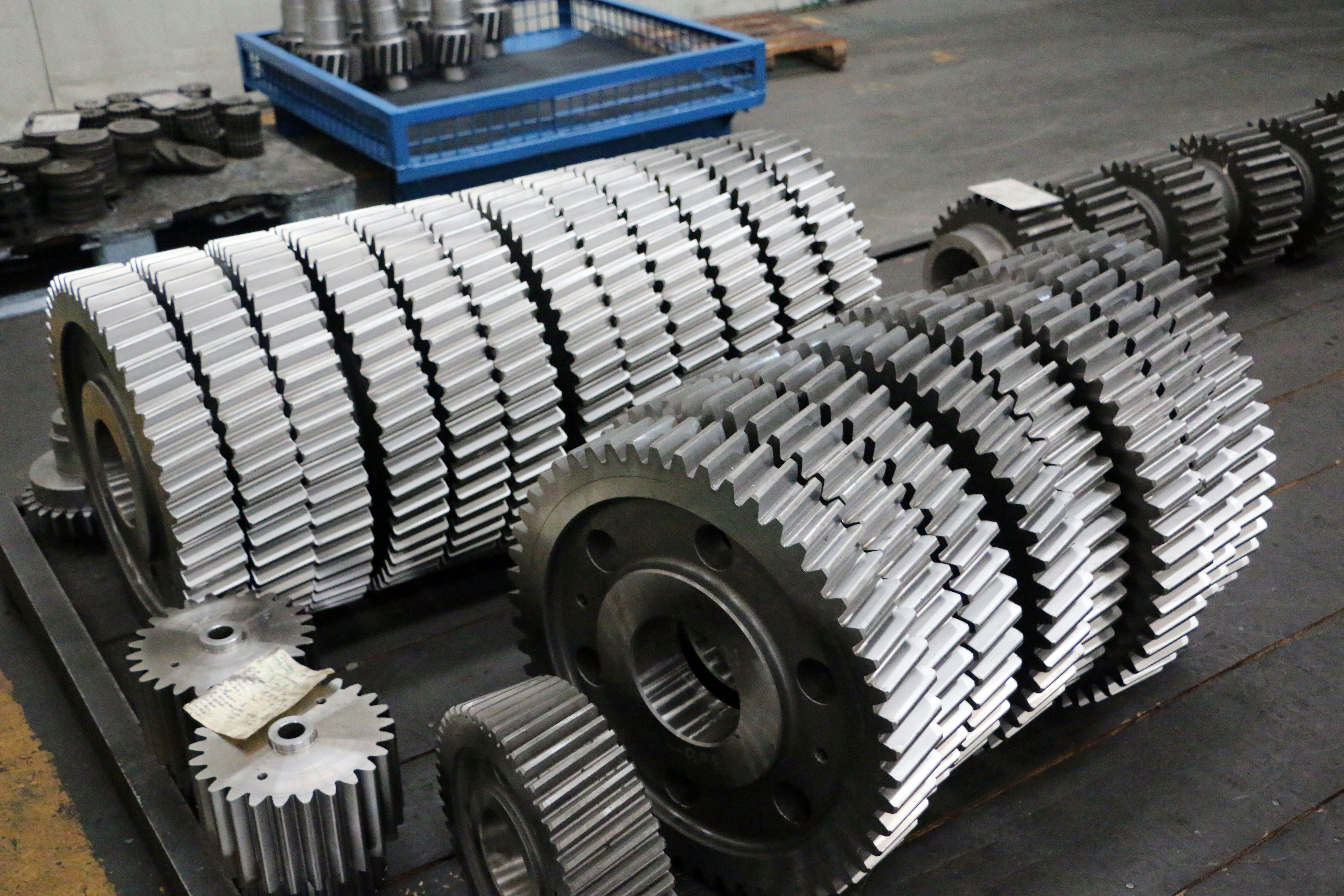

| Naam: | Transmissietoestellen | Uiteindediameter: | 530mm |
|---|---|---|---|
| Typ van het versnellingsprofiel: | Cilindrische tandwielen | Vervaardigingsproces: | Tanden slijpen met tandwielen |
| Kwaliteitsgraad: | De Rang van ISO 6 | Module: | 8 |
| Markeren: | 8 Module Transmissie Gears,Aangepast 8 Module cilindrische tandwielen,Spiraalvormig rondsel ISO 6 Grade |
||
1) Kenmerken van spiraalvormig vistuig
De spiraalvormige tandwielen van de tandwielen zijn schuin naar de versnellingsas gedraaid.
De richting van de helix arae links of rechts voor spiraalvormige toerusting.
Rechts- en linkshandige helixversnellingen paren als een set en de helixhoek moet voor één set gelijk zijn.
2) Kenmerken van spiraalvormig vistuig
a) Meer sterkte dan een sporenversnelling
b) Betere vermindering van geluid en trillingen
c) Ger in mesh produceren stuwkrachten in axiale richting
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Grijzen met een cilindervormige vorm |
| Vervaardiging van tandwielen | Gereedschapsverzorging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | Gewoon |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 15° |
| Tanden nauwkeurigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
