| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | POM2022082803 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $3/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| Module: | 1.5 | Tandenaantal: | 27 |
|---|---|---|---|
| Materiaal: | SCM 440 | Intern type: | Lat |
| Profiel: | Kegelvormig vistuig | Drukhoek: | 20° |
| Markeren: | ISO 7 Kegelvormige Toestellen,Rechte Konische Tandwielen met Interne Lat,ISO 7 Rechte Konische Tandwielen |
||

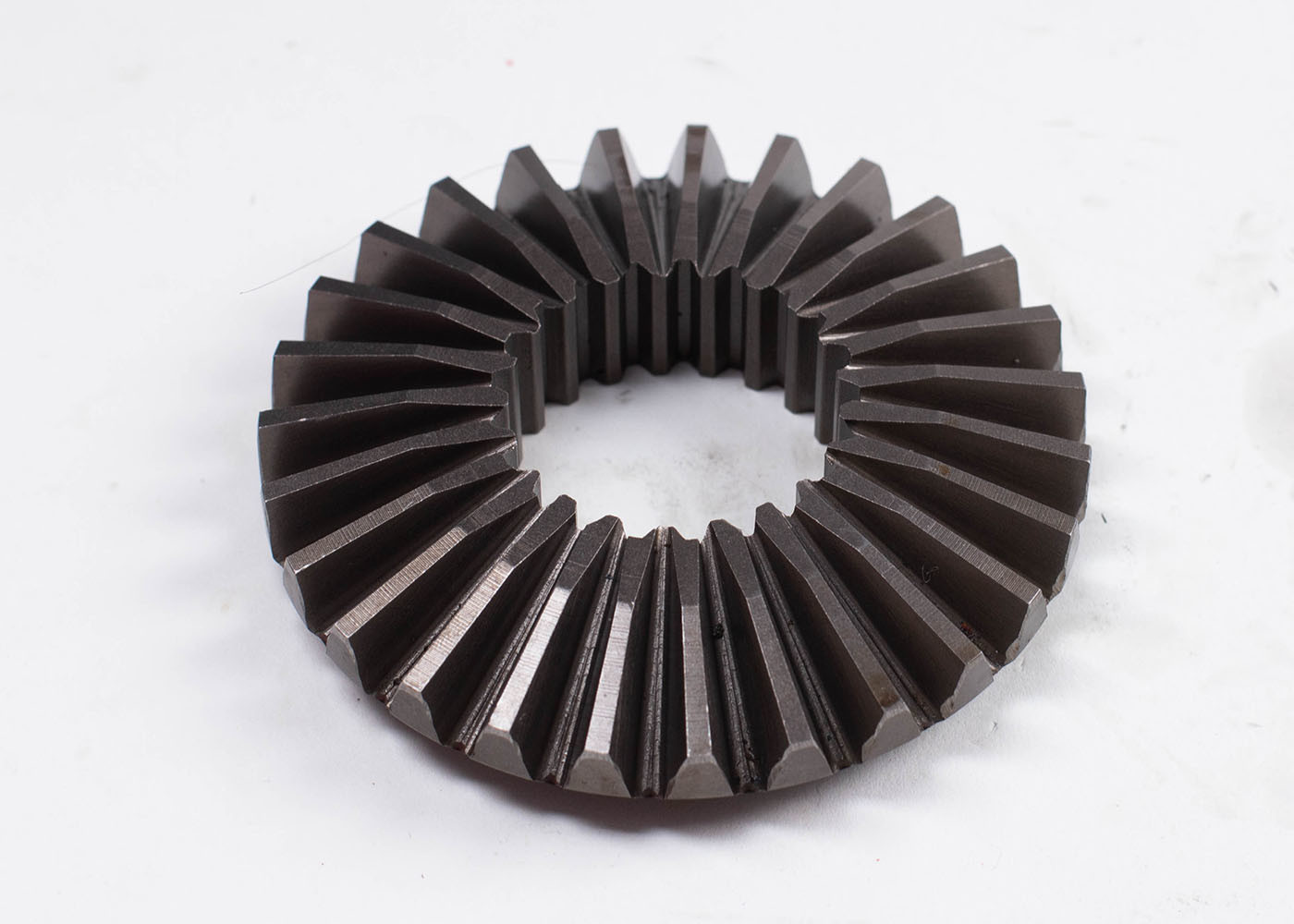

1)Beschrijving van kegelvormig vistuig
De assen van de twee schematische versnellingsassen kruisen elkaar en de tandhoudende oppervlakken van de versnellingen zelf hebben een kegelvormige vorm.
Bevelversnellingen worden meestal gemonteerd op schachten die 90 graden van elkaar verwijderd zijn.
Bevelversnellingen zijn over het algemeen onderverdeeld in 2 soorten, rechte bevelversnellingen en spiraalbevelversnellingen.
| Producten | Bevel Gear |
| Op maat gemaakt | √ |
| Materiaal | SCM 440 |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | |
| Aantal tanden (Z) | 27 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0 |
| Tanden nauwkeurigheidsgraad | ISO 7 Grade/ AGMA 11Grade |
| Warmtebehandeling | Inductieverharding |
| Hardheid van het oppervlak | 45-50 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
