DIN 5480 6M 32T Ingewikkelde de Latschacht van het Smeedstukstaal voor Mijnbouwmateriaal
  • DIN 5480 6M 32T Ingewikkelde de Latschacht van het Smeedstukstaal voor Mijnbouwmateriaal
DIN 5480 6M 32T Ingewikkelde de Latschacht van het Smeedstukstaal voor Mijnbouwmateriaal

DIN 5480 6M 32T Ingewikkelde de Latschacht van het Smeedstukstaal voor Mijnbouwmateriaal

Plaats van herkomst China
Merknaam YIZGEAR
Modelnummer GS23032502
Productdetails
module:
6
Lattype:
Ingewikkelde Lat
Drukhoek:
30°
Het Aantal van toesteltanden:
32
Warmtebehandeling:
Het carbureren
Standaard:
DIN 5480
Markeren:

Ingewikkelde de Latschacht van het smeedstukstaal

,

DIN 5480 Ingewikkelde Latschacht

,

6M Involute Spline Shaft

Betaling en verzendvoorwaarden
Min. bestelaantal
2 stukken
Prijs
$90/ Piece
Verpakking Details
Triplexkrat
Levertijd
62 dagen
Betalingscondities
T/T, L/C
Levering vermogen
500 reeksen/Maand
Productbeschrijving

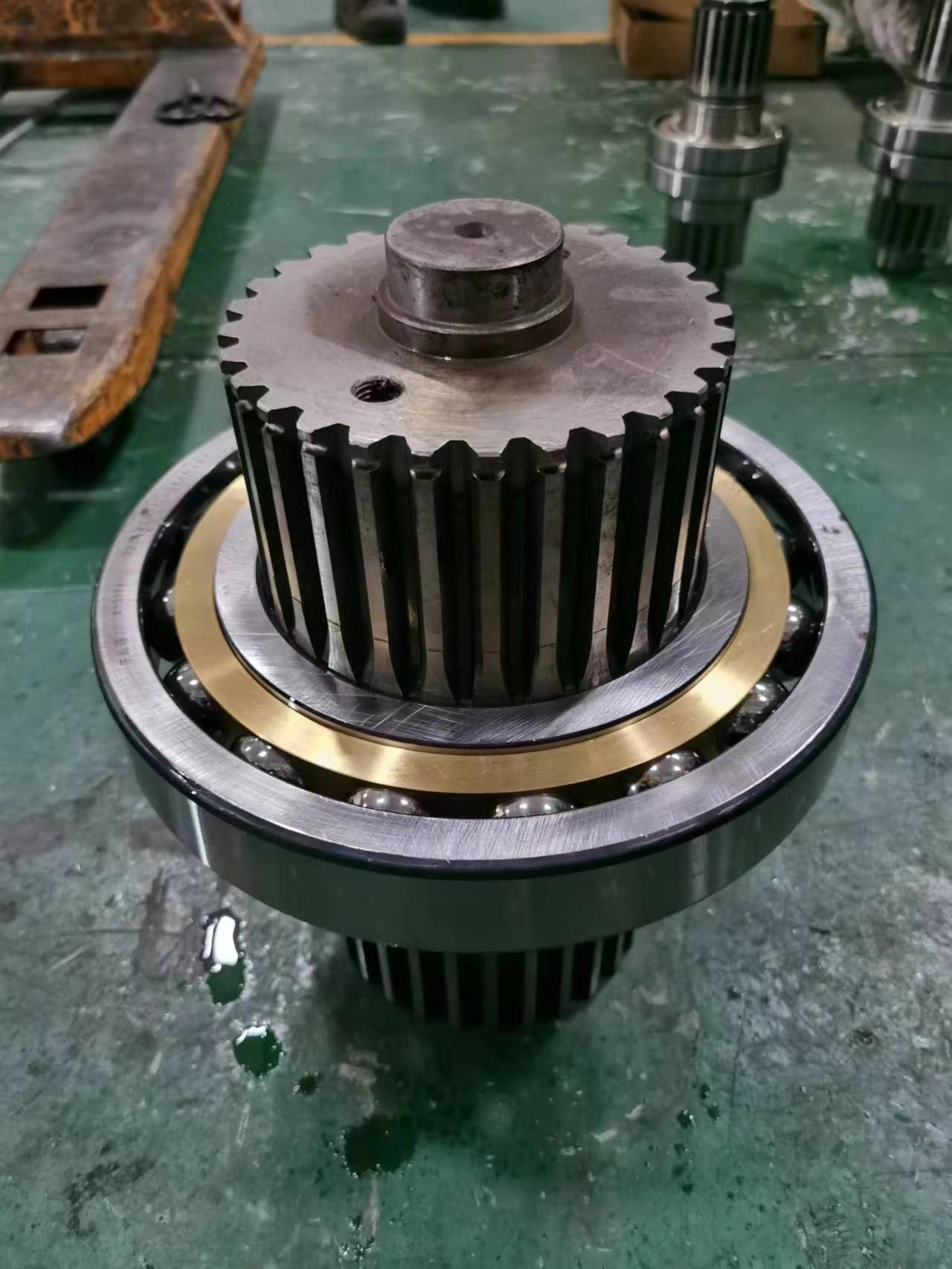

DIN 5480 6M 32T smeden van staal Involuit Spline Shaft voor mijnbouwapparatuur

Aantal tanden: 32

Drukhoek: 30°

Standaard DIN 5480

Gezichtsbreedte: 80 mm

De diameter van de toonhoogte: 4.2333

Diameter Pitch: 192 mm

Grote diameter: 197.4

Minderjarige diameter: 185.4

Producten Spline Shaft
Op maat gemaakt √
Materiaal 17CrNiMo6
Vervaardiging van tandwielen Spline Hobbing
Tanden slijpen met tandwielen √
Module (M) 2
Aantal tanden (Z)
Drukhoek (α) 30°
Helixhoek (β) 20°
Tanden nauwkeurigheidsgraad ISO 7 Grade/ AGMA 11Grade
Warmtebehandeling Verkoeling
Hardheid van het oppervlak 58-62 HRC



Vergelijking van de staalklassen
CHINA/Verenigd Koninkrijk ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　



DIN 5480 6M 32T Ingewikkelde de Latschacht van het Smeedstukstaal voor Mijnbouwmateriaal 0
