| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS2022123001 |
| Min. bestelaantal: | 10 PCs |
| Prijs: | $2/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 45 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 5000 Reeksen/Maand |
| DP: | 16 | Drukhoek: | 14.5° |
|---|---|---|---|
| Helixhoek: | 15° | Vaste vorm gegeven Laag: | 0.60.9mm |
| Materiaal: | AISI 4140/42CrMo | Warmtebehandeling: | Inductieverharding |
| Markeren: | Het Duplextoestel van transmissievervangstukken,Transmissie Duplextoestel 0.9mm,AISI 4140 Transmissie Duplextoestel |
||

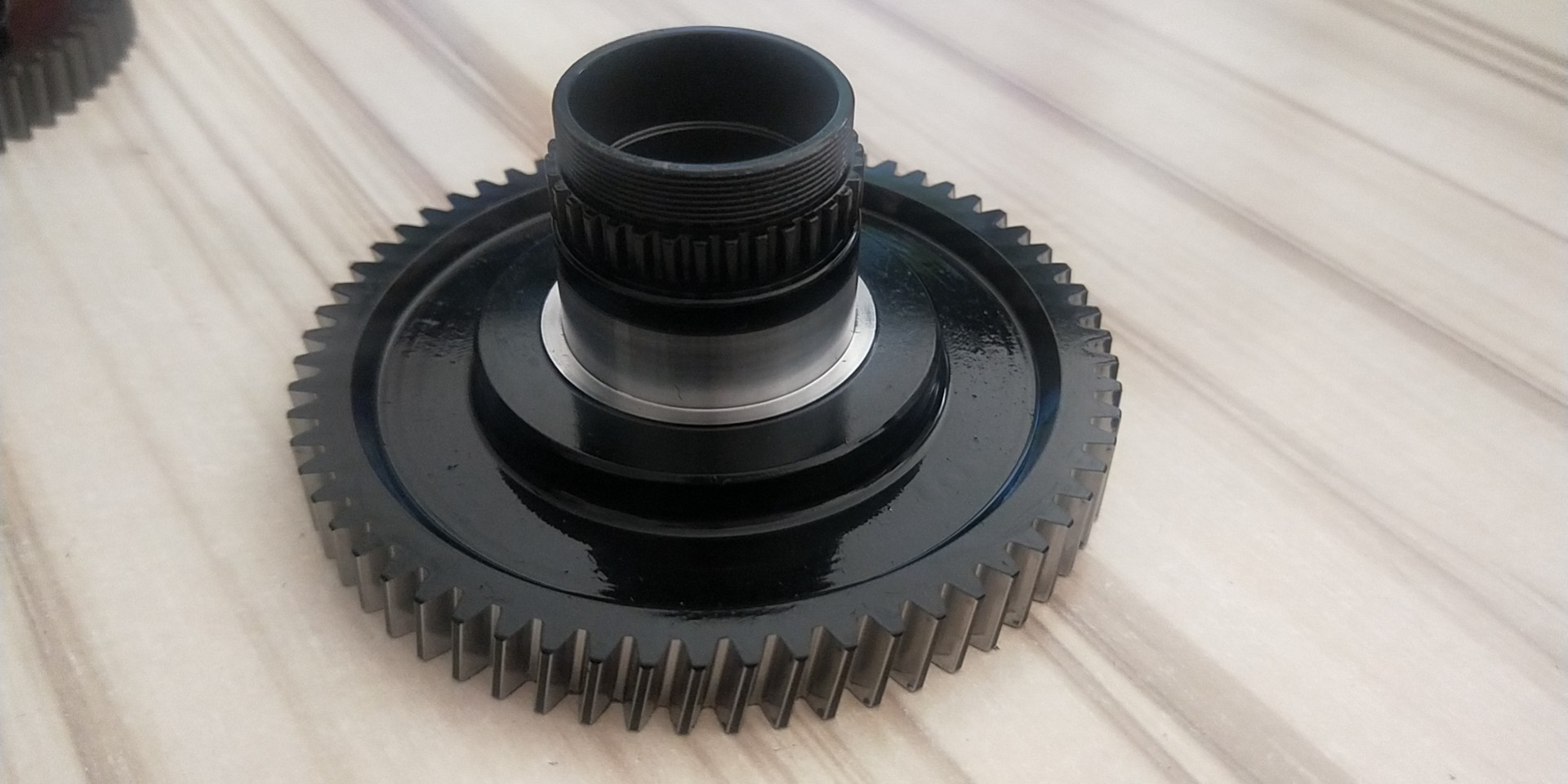

Transmissie Spare parts Kleine grootte Duplex Gear door fijn hobbing
1)Ruwheid van fijn hobbiengereedschap
Ra 0,8 ~ Ra 1.6
2) Warmtebehandeling
Inductieverharding
3) Hardheid van het oppervlak
50-55 HRC
4)Boppervlaktebehandeling
Zwarte oxidatie
| Producten | Helicale tandwielen/spleenas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | 42CrMo |
| Vervaardiging van tandwielen | Gereedschapsverzorging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 1.5 |
| Aantal tanden (Z) | |
| Drukhoek (α) | 14.5° |
| Helixhoek (β) | 15° |
| Tanden nauwkeurigheidsgraad | ISO 7 Grade/ AGMA 11Grade |
| Warmtebehandeling | Inductieverharding |
| Hardheid van het oppervlak | 50-55 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
