| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB22112602 |
| Min. bestelaantal: | 2 sets |
| Prijs: | $300/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 sets/maand |
| Modus: | 7 | De richting: | Rechts |
|---|---|---|---|
| Helixhoek: | 35° | Hardheid: | 58-62 HRC |
| Warmtebehandeling: | Het carbureren | Kwaliteitsgraad: | ISO 6 graad AGMA 11 graad |
| Reactie: | 0.18~0.22 | ||
| Markeren: | Precisie Transmissie Tandwielen Carbureren,62 HRC Transmissie Tandwielen,Slijpen Spiraal Bevel Gear As |
||

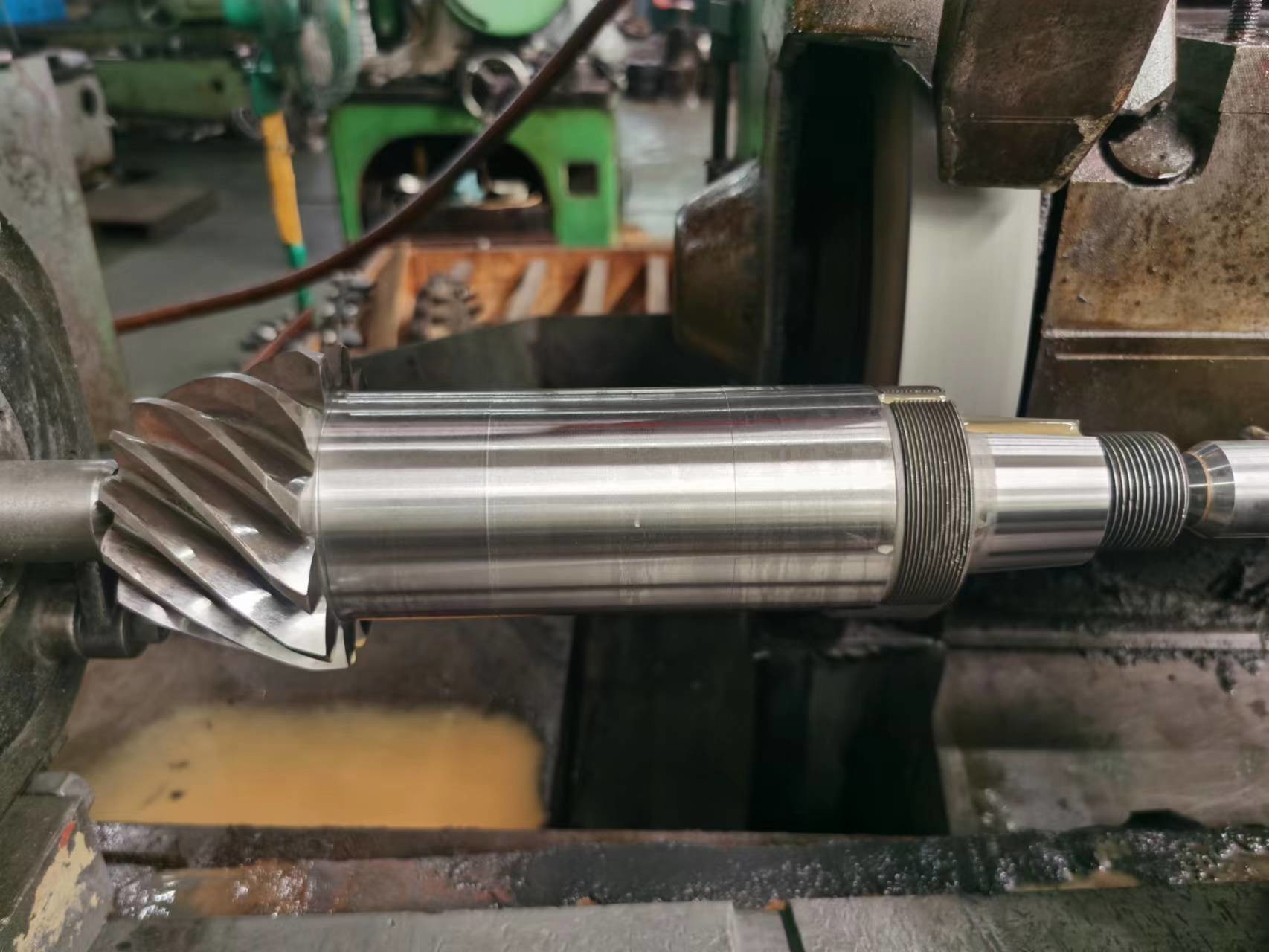

Precision Transmission Gears Gear Grinding Spiral Bevel Gear Shaft
1) Beschrijving van het spiraalvormige gebogen versnellingsgestel
Spiraalvormige scheefversnellingen worden gebruikt in situaties waarin de rotatieas van een as de richting moet veranderen.
Een voorbeeld hiervan is een autodifferentieel waarbij de roterende propshaft 90° wordt gedraaid om de wielen aan te drijven.
2) Soorten bevelversnellingen
Rechte bevelversnelling
Spiraalbevelversnelling
Hypoïde bevelverbinding
3) Kenmerken van spiraalvormige scheefraten
De spiraalvormige schommelversnellingen moeten in paren worden vervangen.
Samen vervangen.
| Producten | Spiraalbevelversnellingsas |
| Op maat gemaakt | √ |
| Materiaal | SAE 4320/ 20CrNi2MoA |
| Vervaardiging van tandwielen | Vervaardiging van gereedschappen |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 7 |
| Aantal tanden (Z) | 12 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 35° |
| Tanden nauwkeurigheidsgraad | ISO 6 Grade/ AGMA 11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
