| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | IHG221201 |
| Min. bestelaantal: | 50 stuks |
| Prijs: | $150/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 45 dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stukken/maand |
| Type: | Inwendige spiraalvormige uitrusting | Profieltype: | Spiraalvormig Toestel |
|---|---|---|---|
| module: | 2 | Vervaardigingsproces: | Krachtskijven |
| Kwaliteitsgraad: | ISO 7-8-klasse | Gezichtsbreedte: | 35 |
| Markeren: | Skiving interne spiraalvormige tandwielen,40Cr gelegeerd stalen transmissietandwielen,helixhoek 45° transmissietandwielen |
||

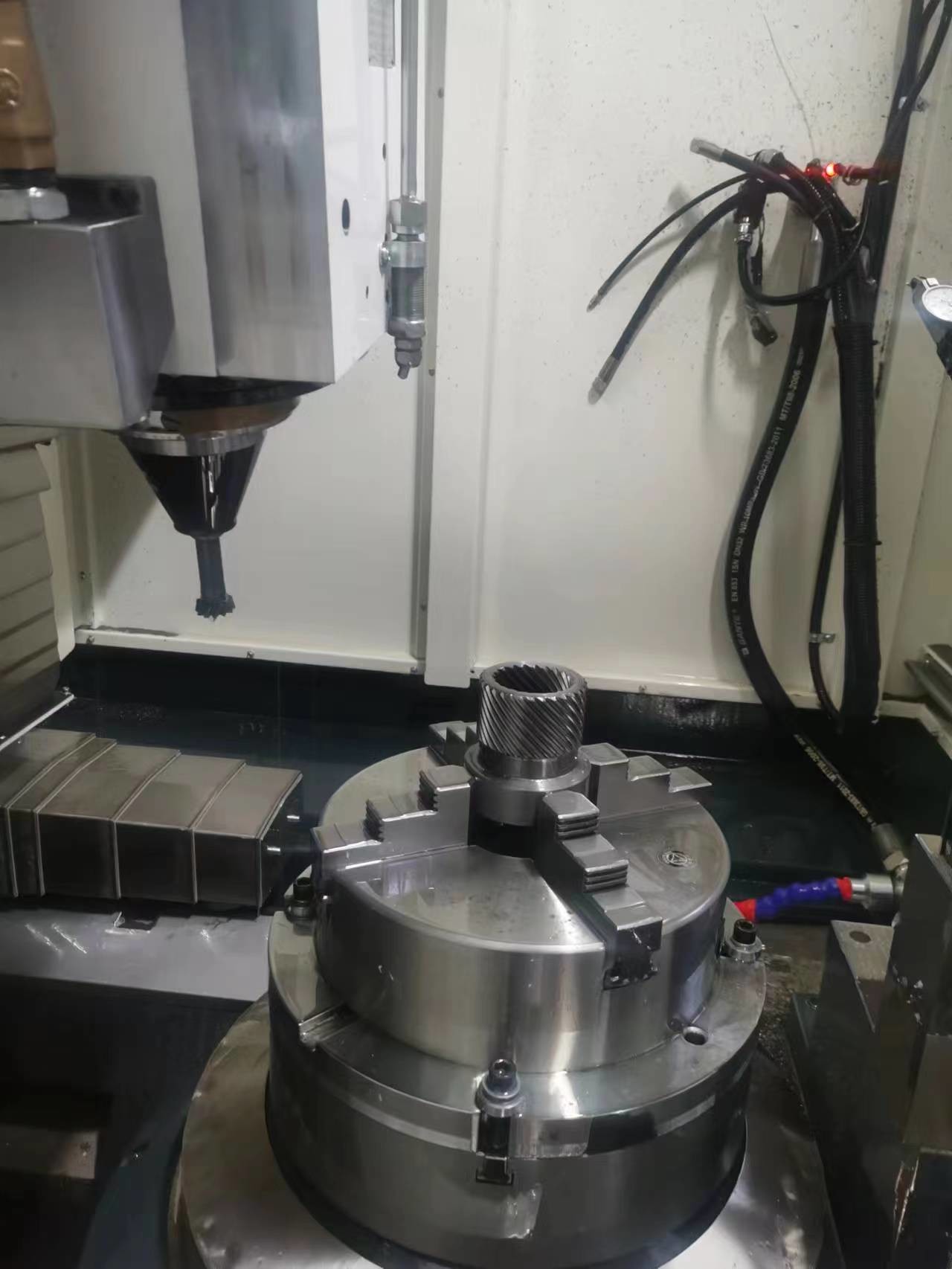

40Cr legeringsstaal krachtskiving interne spiraalvormige tandwielen spiraalhoek 45°
1) Beschrijving van het interne spiraalvormige apparaat
Een intern spiraalvormig tandwiel is een tandwiel met een interne spiraalhoek.
Een interne helcial gear moet werken met een paring externe helcial gear
2) Productiecapaciteit van interne spiraalvormige werktuigen
Module: 0,5 - 4 Module
Hardheid: 220-260 HB
Warmtebehandeling: uitdooien en temperen
| Producten | Inwendige spiraalvormige uitrusting |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Interne uitrusting |
| Vervaardiging van tandwielen | Krachtskijven |
| Tanden slijpen met tandwielen | |
| Module (M) | 2 |
| Aantal tanden (Z) | 28 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 45° |
| Tanden nauwkeurigheidsgraad | ISO 7-8-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid van het oppervlak | 220-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
