| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SPG22082701 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $10/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 Dryas |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 1500 Stukken/Maand |
| Materiaal: | 40Cr | Module: | 2 |
|---|---|---|---|
| Vervaardigingsproces: | Toesteltanden het Hobbing | Breedte: | 25 |
| Profieltype: | Aansporingstoestel | Kwaliteitsgraad: | ISO-klasse 6-7 |
| Markeren: | 40Cr de Aansporingstoestel van de transmissiepignon,40Cr gesmede de transmissietoestellen van het Legeringsstaal,2 de Aansporingstoestel van de modulepignon |
||

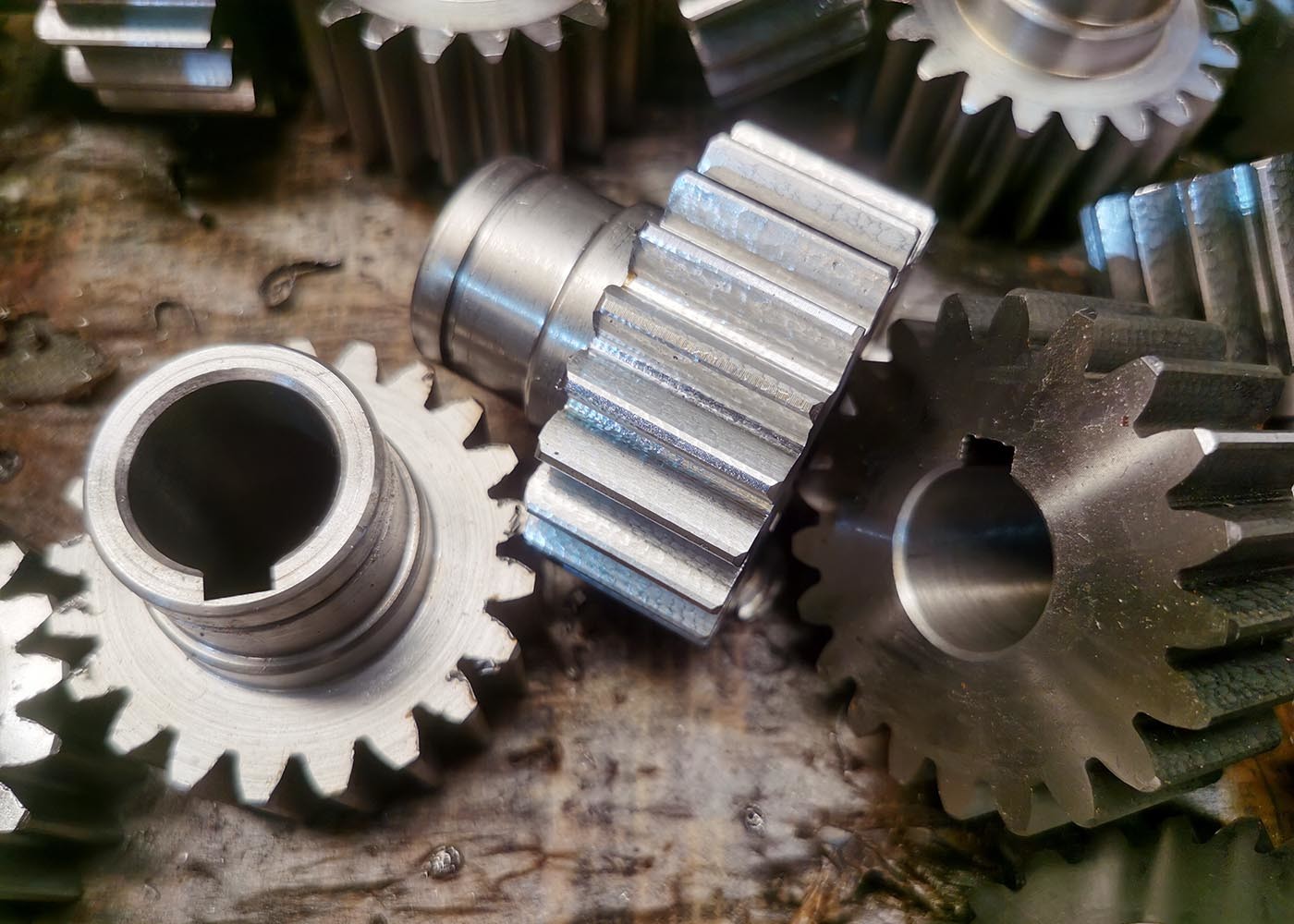

1) Beschrijving van de sporen
Een rechthoekige tandwiel is een soort cilindrische tandwiel met parallel en coplanar kantwielen.
Het is de eenvoudigste en meest voorkomende soort tandwiel.
Makkelijk te produceren en geschikt voor een breed scala aan toepassingen.
De tandwielen van een rechte tandwiel hebben een onwillekeurig profiel en draaien één tand tegelijk.
De vorm impliceert dat rekte tandraten alleen radiële krachten produceren (geen axiale krachten),
Maar de tandwielmethode veroorzaakt een grote spanning in de tandwielen en een grote geluidsproductie.
Daarom worden rechte tandwielen meestal gebruikt voor lage snelheidstoepassingen.
Maar je kunt ze bijna met elke snelheid gebruiken.
| Producten | Spoorvervoer |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Grijzen met een cilindervormige vorm |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 2 |
| Aantal tanden (Z) | 14 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0 |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Inductieverharding |
| Hardheid van het oppervlak | 40-45 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
