| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SPG22082201 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $260/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 Dryas |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 1500 Stukken/Maand |
| Materiaal: | 20Cr2Ni4 | module: | 16 |
|---|---|---|---|
| Gezichtsbreedte: | 75 | Tandaantal: | 15 |
| Hoogtediameter: | 280 | Lattype: | Rechtzijdige spleen |
| Markeren: | 16 de Aansporingstoestel van het Module15t Metaal,16 toestel van de Module15t het rechte aansporing,Recht Opgeruimd de Aansporingstoestel van het Latmetaal |
||

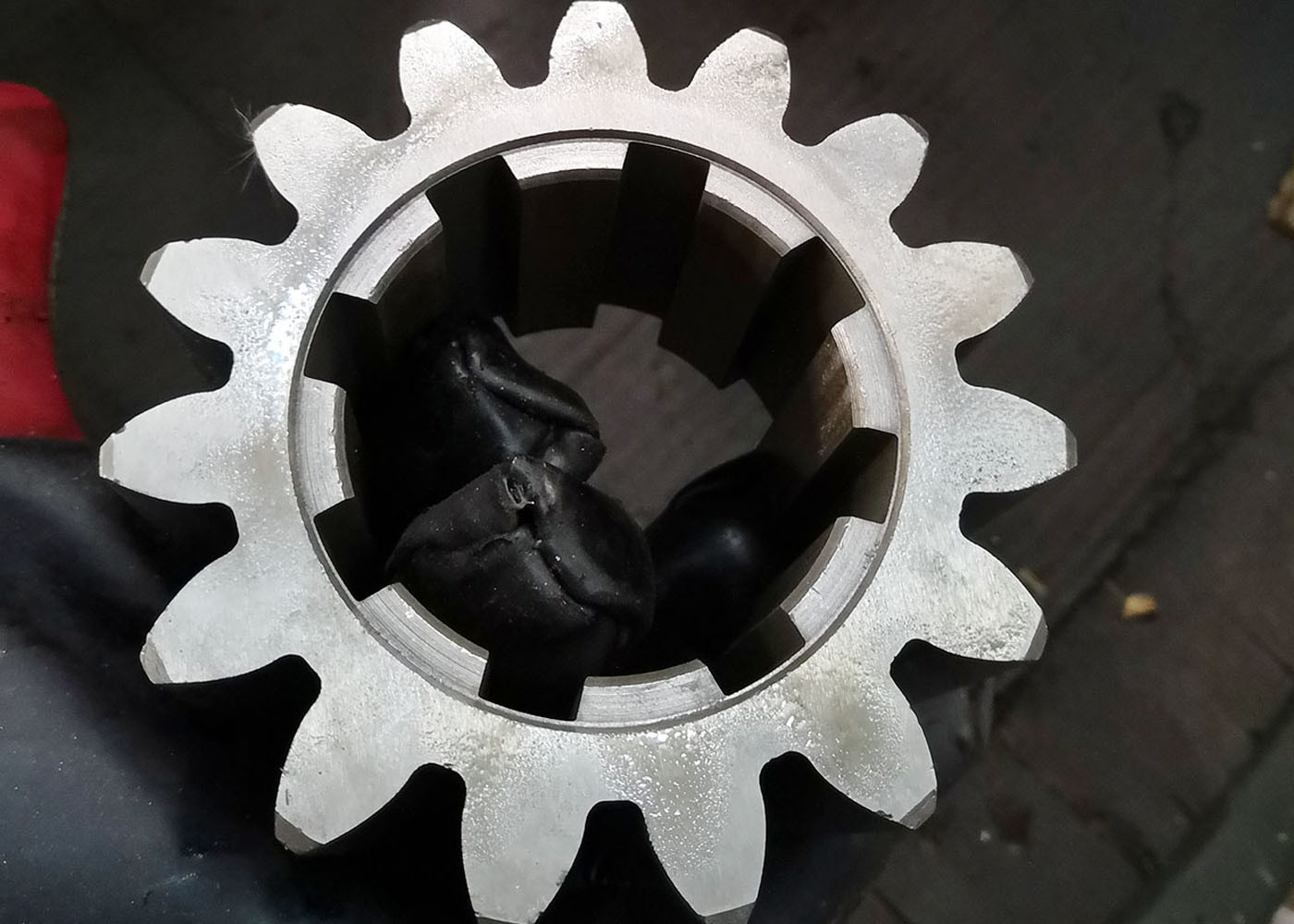

16 Module 15T Versnellingswapen met een rechtzijdige spleen
1) Beschrijving van de splinten
Een spline wordt gevormd wanneer de sleutels rond een gat zijn uitgelijnd.
Tanden kunnen rechtzijdig, involuut of spiraalvormig zijn.
in machines en voertuigen, zoals versnellingswisselaars op motorfietsen en klemmen voor motorassen.
2) Toepassing van splinten
Ruimtevaartuigen
Landbouw
Vervaardiging van auto's
Zwaar materieel
Industrieel vervaardigen
Olie en gas
| Producten | Spoorvervoer |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Grijzen met een cilindervormige vorm |
| Vervaardiging van tandwielen | Gereedschapsverzorging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 16 |
| Aantal tanden (Z) | 15 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
