| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | YZSPG22082101 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $150/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 Dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stukken/maand |

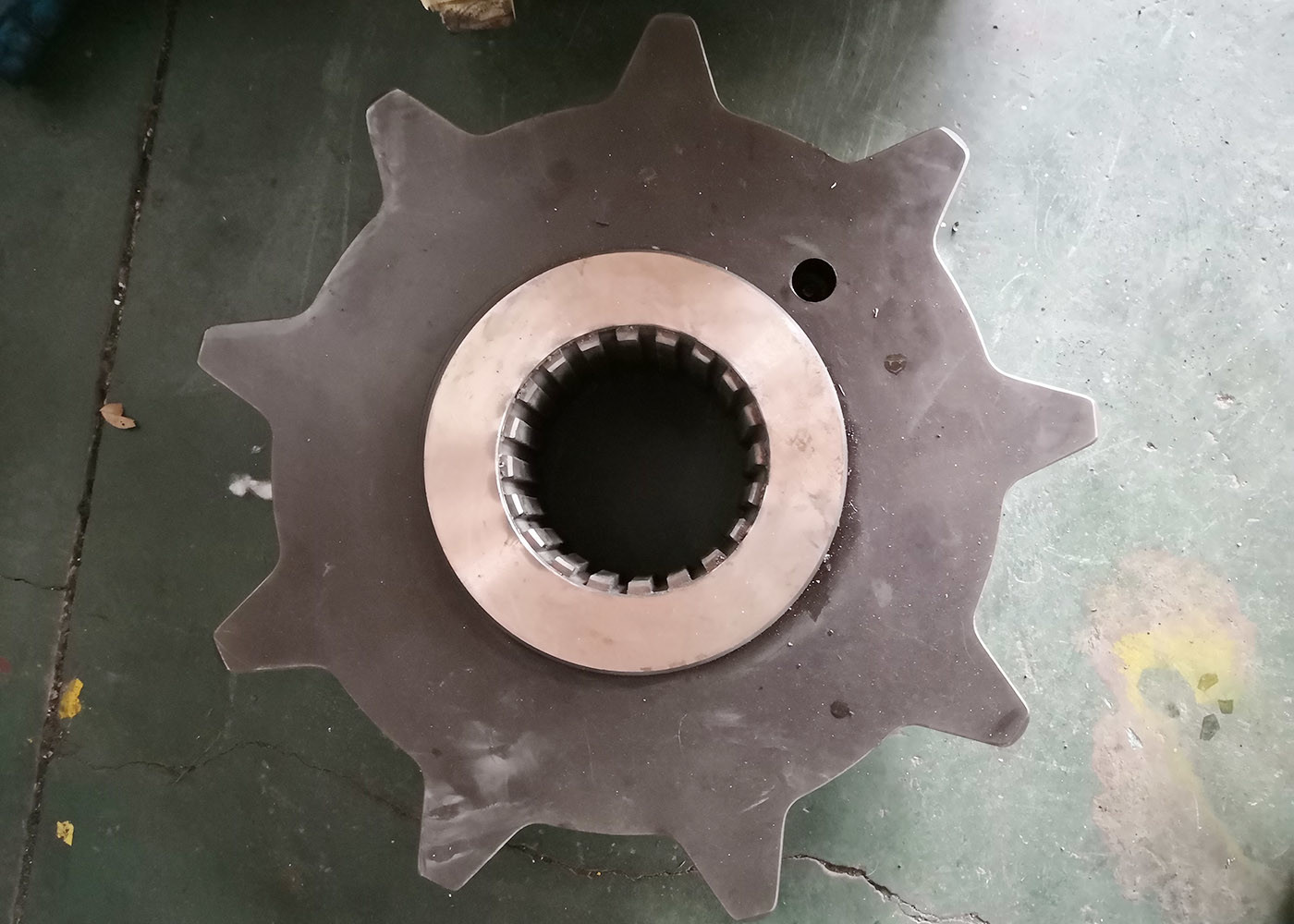

| type: | Ster Sprocket | Splinebreedte: | 10 |
|---|---|---|---|
| Minder belangrijke Diameter: | 137 | Major Diameter: | 150 |
| Kwaliteitsgraad: | De Rang van ISO 8 | Materiaal: | DIN 17CrNiMo6 |
| Markeren: | 17CrNiMo6 de Tand van de transmissiester,Stertand met Interne Latten,De Stertand van transmissietoestellen |
||
1)Beschrijving van parallelle/rechtzijdige spleen
De parallelle spline heeft rechte en parallelle tandflanken en verschillende normen aantal tanden kan variëren
Deze kunnen een hoger koppel doorgeven dan involute splines en serrations vanwege hun
grote tanddikte van de kleine tot de grote diameter van het profiel.
concentratie in de wortel van de flanken.
| Producten | Ster Sprocket |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Inwendige spleen |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | |
| Hardheid | ≥ 51 HRC |
| Verhardde diepte | 1.4 tot en met 1,8 mm |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO 8 graad |
| Warmtebehandeling | Verkoeling |
| Gewicht | 89 kg |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
