| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | YZCP22082101 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $150/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 Dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stukken/maand |
| type: | Schachtkoppeling | Profieltype: | Inwendige achterband |
|---|---|---|---|
| Lattype: | Rechtehoekige spleen | Vervaardigingsproces: | Vervaardiging van tandwielen |
| Kwaliteitsgraad: | De Rang van ISO 8 | DP: | 6 |
| Markeren: | Interne de Schachtkoppeling van het Aansporingstoestel,42CrMo de Schachtkoppeling van het staaltoestel,42CrMo de koppeling van de staal flexibele schacht |
||

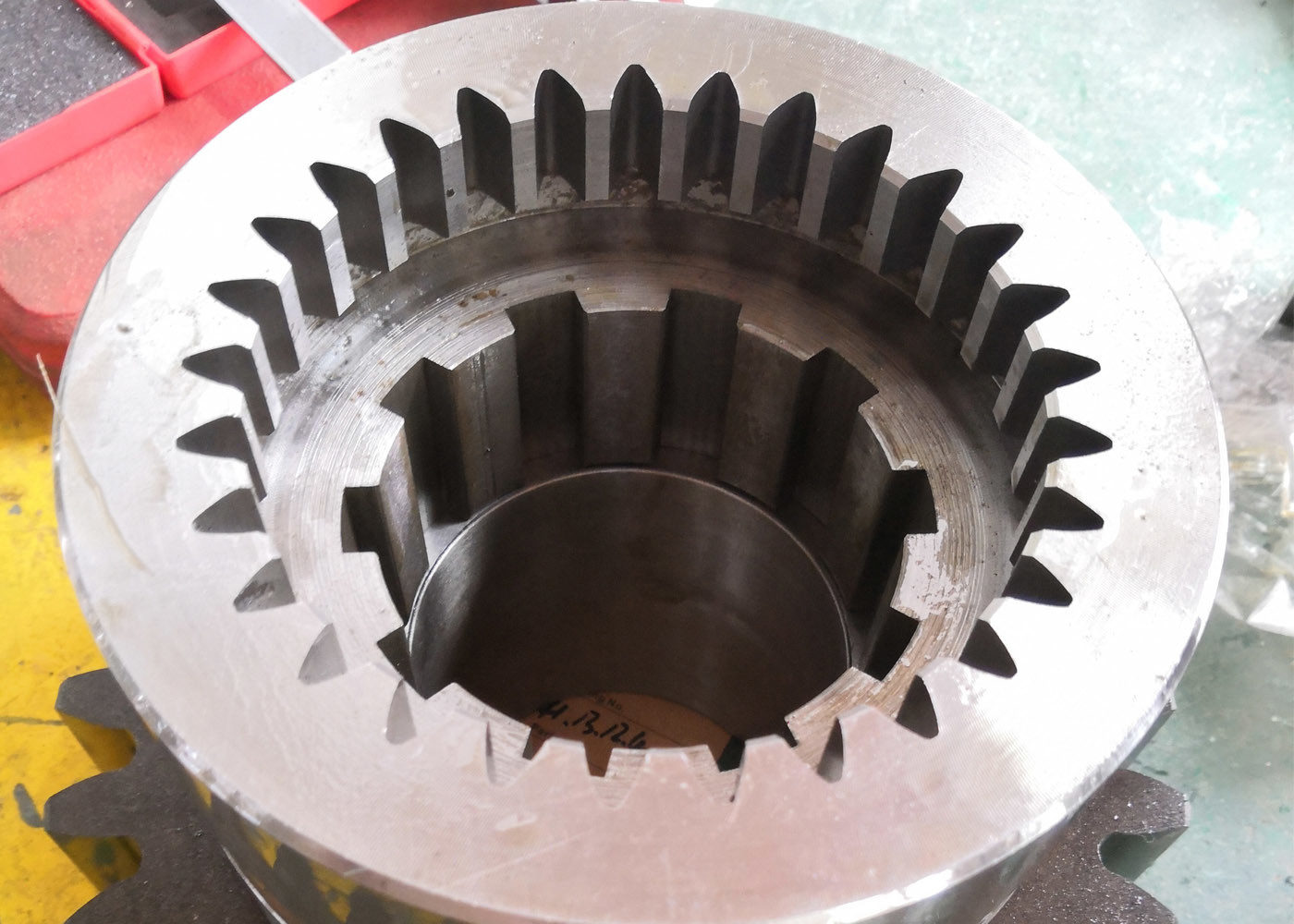

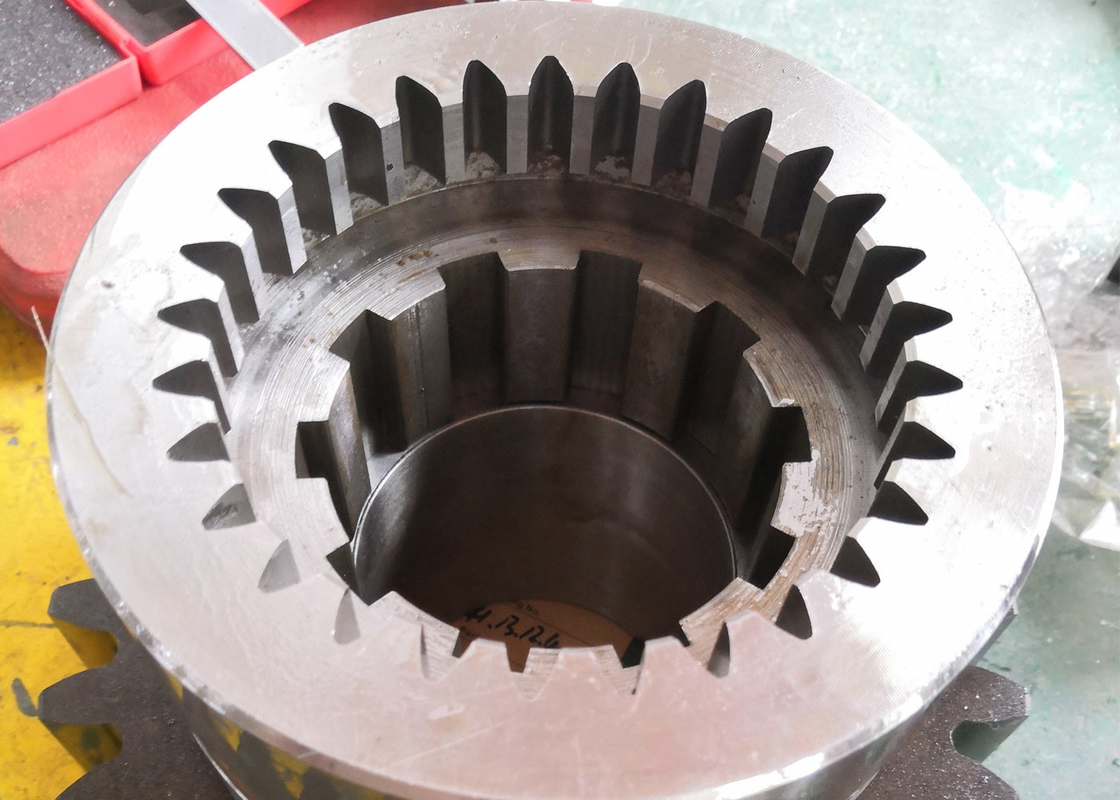

1) Beschrijving van de schachtkoppeling
Een askoppeling is een mechanisch onderdeel dat de aandrijfas en de aangedreven as van een motor, enz. verbindt.
De schachtkoppelingen bieden mechanische flexibiliteit en bieden tolerantie voor schachtverstoringen.
2) Toepassingen van schachtkoppeling
De as koppeling is mechanische componenten die twee roterende assen verbinden, zoals de aandrijfas
Het wordt gebruikt in motoren, pompen, generatoren,
en compressoren.
| Producten | Schachtkoppeling |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Inwendige versnelling/spleen |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | |
| Module (M) | 6 |
| Aantal tanden (Z) | 4.233 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO 8 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
