| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SPG22081103 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $260/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 Dryas |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 1500 Stukken/Maand |
| Materiaal: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Gezichtsbreedte: | 65 | Tandenaantal: | 24 |
| Profieltype: | Rechte Tanden | Kwaliteitsgraad: | ISO-klasse 6-7 |
| Markeren: | 20Cr2Ni4 de toestellen van de staalaansporing,De precisieaansporing past 10 Module 24T aan,20Cr2Ni4 de Aansporingstoestellen van de staalprecisie |
||

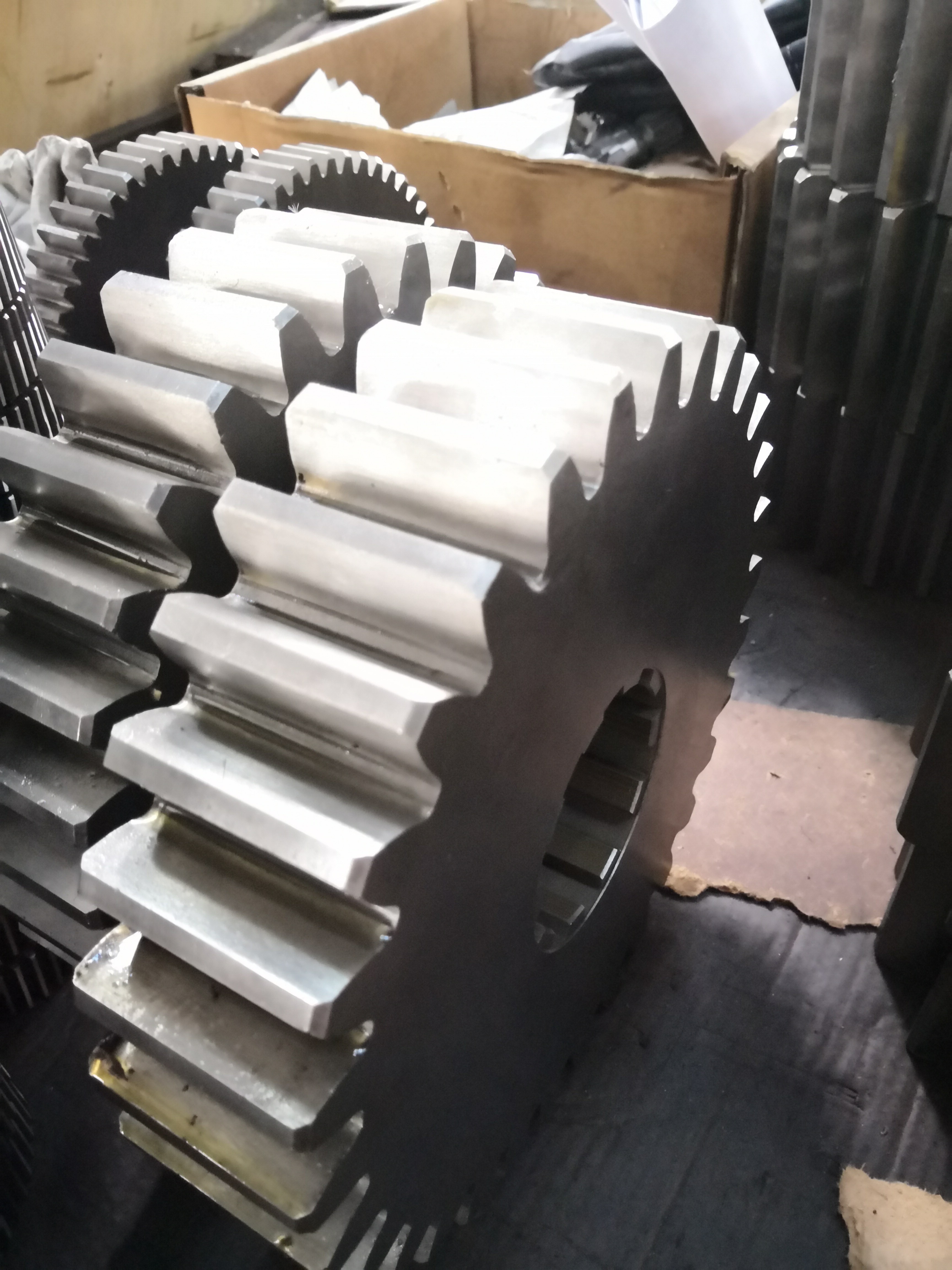

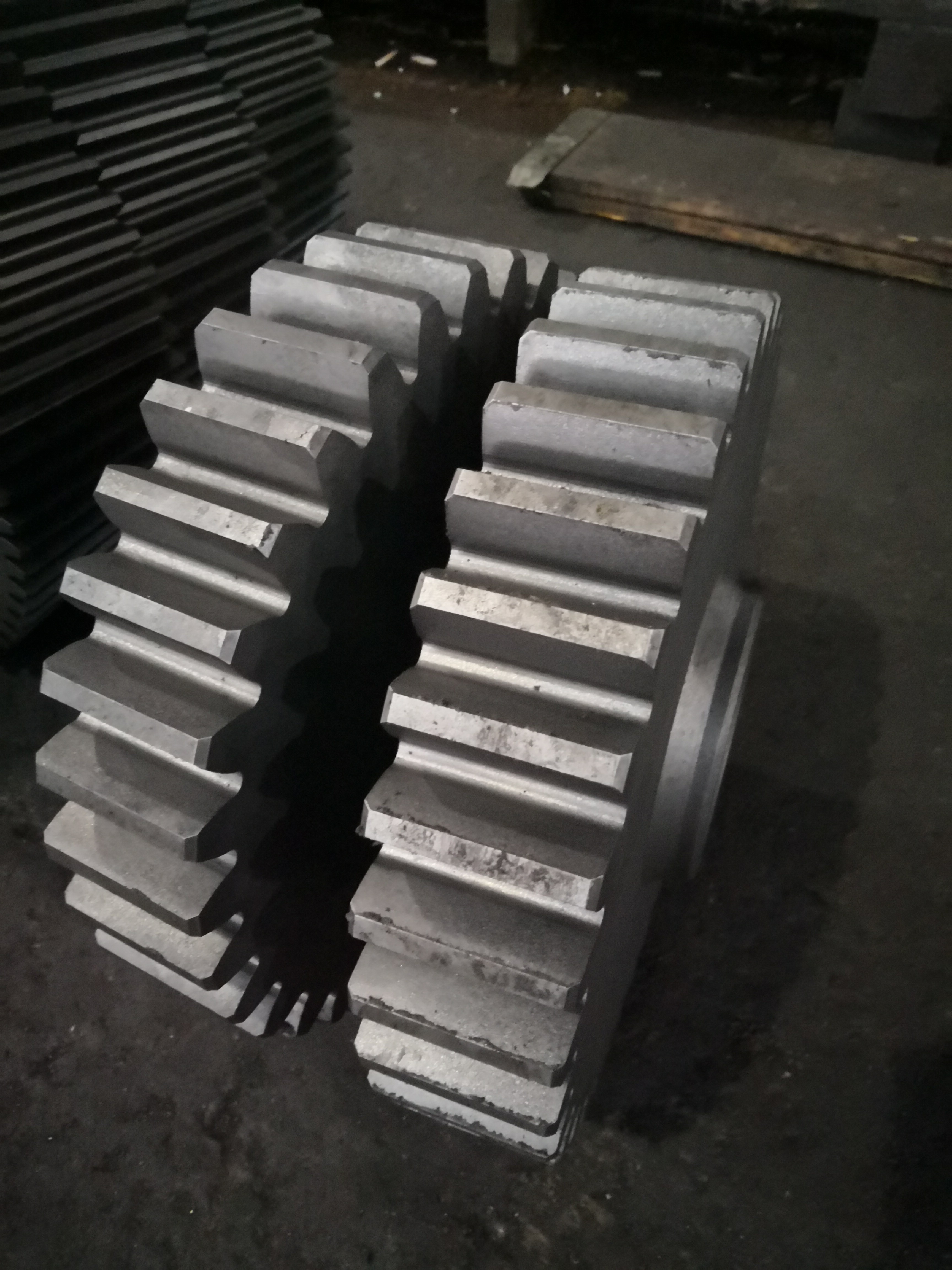

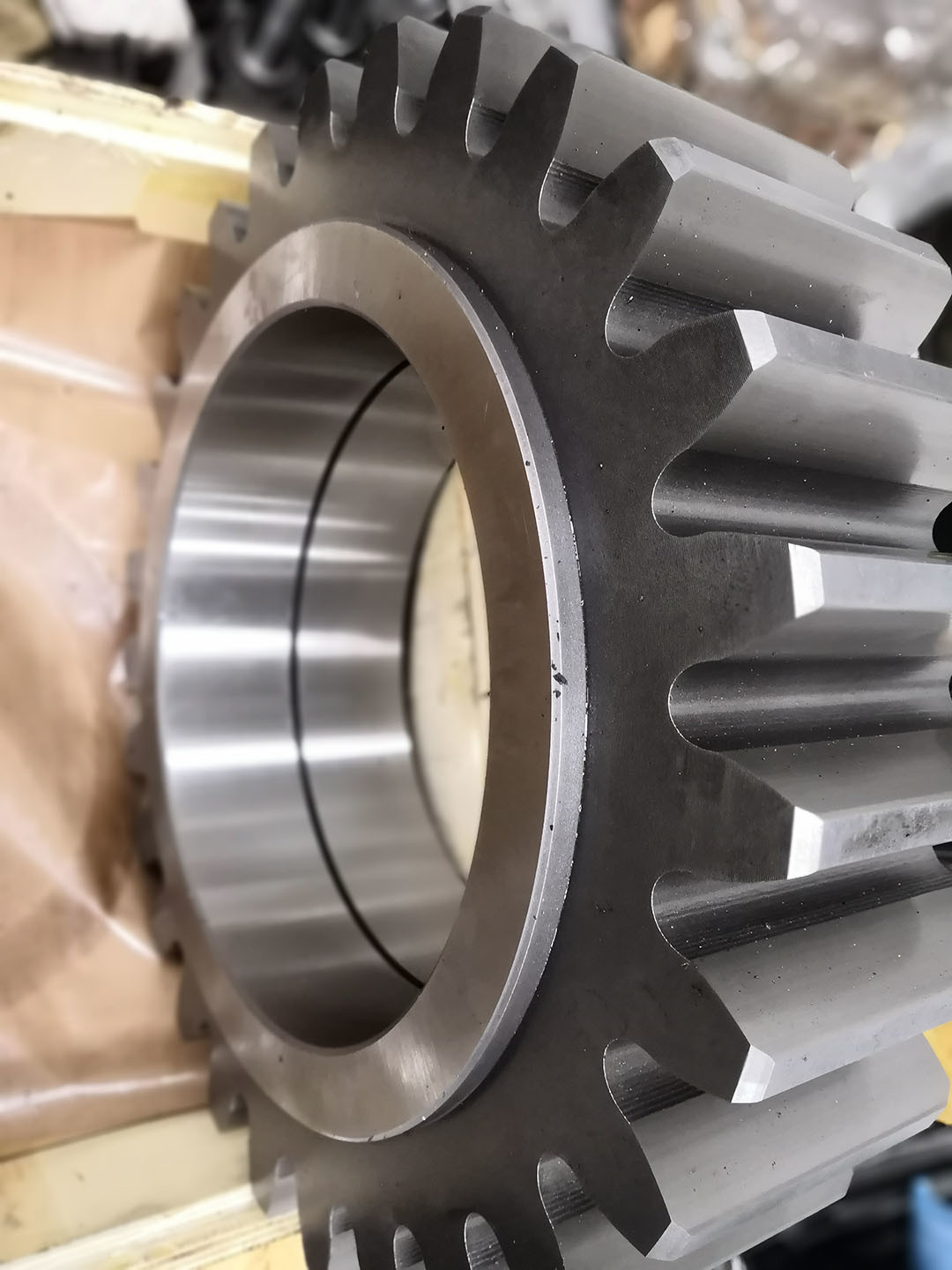

10 Module 24T Versnellingsmachines Planetaire versnellingsmachines voor snelheidsverlagers
1) Soorten sporenratten
Er zijn twee hoofdsoorten sporenversnellingen: externe en interne.
Buitenste tandwielen hebben gebit. op het buitenoppervlak van de cilinder.
Twee buitenste tandwielen worden met elkaar verbonden en draaien in tegengestelde richtingen.
Interne tandwielen daarentegen hebben tanden die op het binnenste oppervlak van de cilinder zijn gesneden.
Een buitenaangedreven werktuig zit in de interne tandwiel en de tandwielen draaien in dezelfde richting.
Omdat de assen zijn geplaatst Wanneer de banden dichter bij elkaar liggen, zijn de interne versnellingsgroepen compacter dan de externe versnellingsgroepen.
Interne tandwielen worden hoofdzakelijk gebruikt voor planetaire versnellingsapparaten.
| Producten | Spoorvervoer |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Grijzen met een cilindervormige vorm |
| Vervaardiging van tandwielen | Gereedschapsverzorging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 10 |
| Aantal tanden (Z) | 24 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
