| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | RG22081003 |
| Min. bestelaantal: | 50 PCs |
| Prijs: | $20/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 45 Dagen |
| Betalingscondities: | L/C, T/T, D/P, Western Union |
| Levering vermogen: | de reeksen van 2000/maand |
| Materiaal: | 45# | Totale hoogte: | 30 mm |
|---|---|---|---|
| Lange: | 1100 mm | Breedte: | 24 mm |
| module: | Module 3 | Drukhoek: | 20° |
| Markeren: | 2.5 module spiraalvormige rek en pignon,2.5 van de modulerek en pignon leiding,Douane 2 |
||

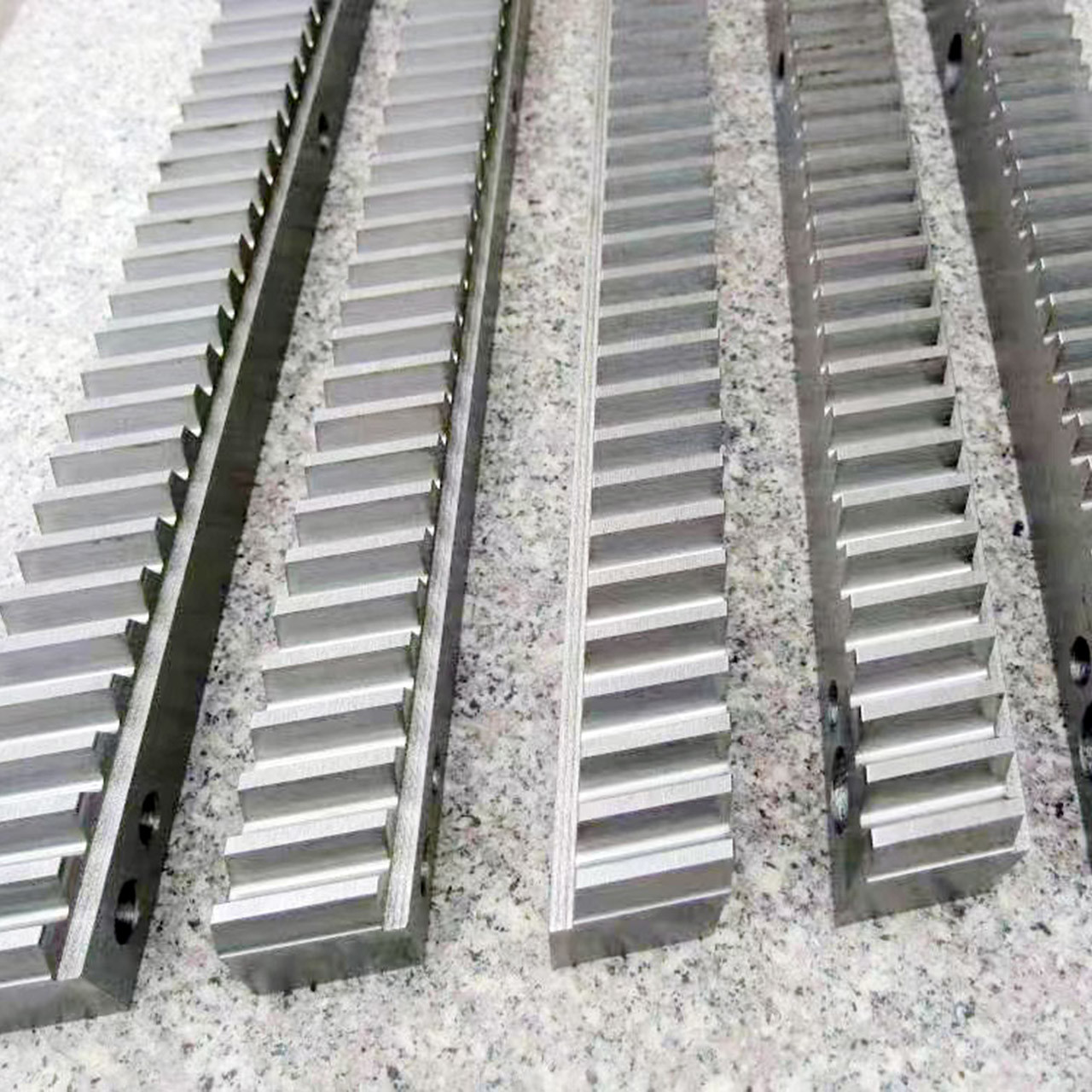

Op maat gemaakte 2.5 module helicale rekvers en pinions voor het stuursysteem
Aanpassing van 40Cr staal sporen rek tandwielen en pinions voor automobiel deur toepassingen
1) Beschrijving van het rek- en pinionmateriaal
Een rack and pinion is een soort lineaire aandrijver die bestaat uit een paar tandwielen die rotatie-
Deze combinatie van Rack- en Spur-versnellingen wordt over het algemeen Rack en Pinion genoemd.
Rack- en pignoncombinaties worden vaak gebruikt als onderdeel van een eenvoudige lineaire aandrijver, waarbij de rotatie van een as
de met de hand of met een motor aangedreven motor wordt omgezet in een lineaire beweging.
2) Technische basisgegevens van rack gar en pinion
a) Module
b) Drukhoek
c) Helixhoek (Voor spiraalvormige rekwerktuigen en spiraalvormige pinnen)
| Producten | Rackversnellingen en pinions |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Vervaardiging van motoren |
| Vervaardiging van tandwielen | Vervaardiging van toerusting |
| Tanden slijpen met tandwielen | Indien nodig |
| Module (M) | Gewoon |
| Aantal tanden (Z) | |
| Drukhoek (α) | 20° |
| Helixhoek (β) | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Inductieverharding |
| Hardheid van het oppervlak | 200-230HB/ 40-45 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
