| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HG220806003 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $80/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 50 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Tandaantal: | 76 | Helixhoek: | 25° |
|---|---|---|---|
| Totale hoogte: | 122mm | Hardheid: | 50-55 HRC |
| Materiaal: | SCM 440 | Warmtebehandeling: | Vaste vorm gegeven inductie |
| Markeren: | 10 module Enig Spiraalvormig Toestel,42CrMo staal Spiraalvormige Toestellen,SCM 440 Enig Spiraalvormig Toestel |
||

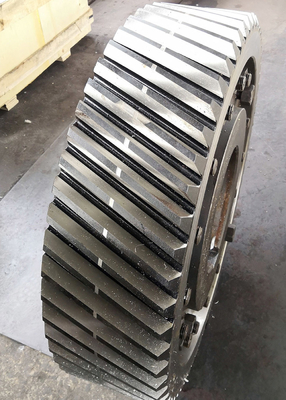

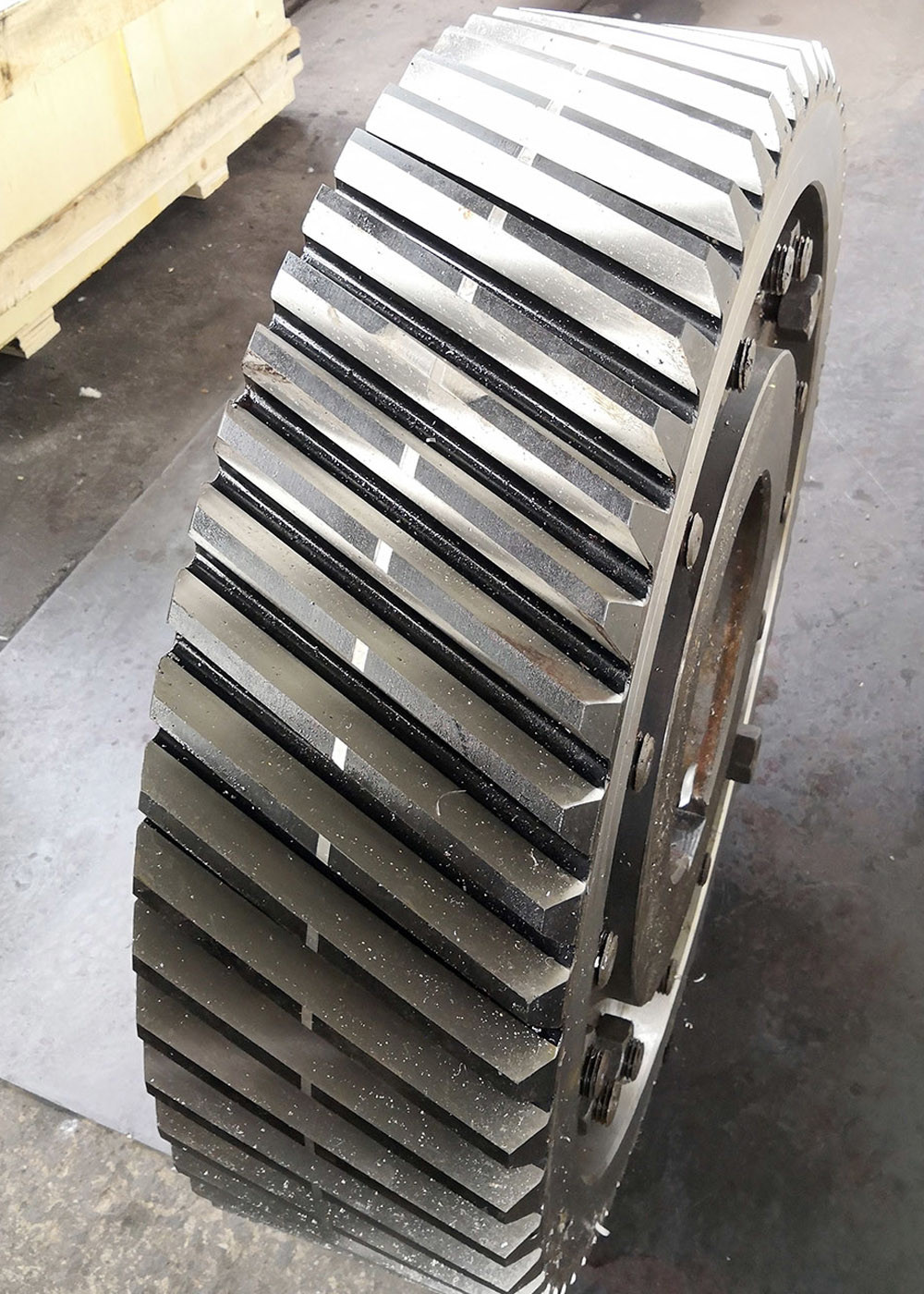

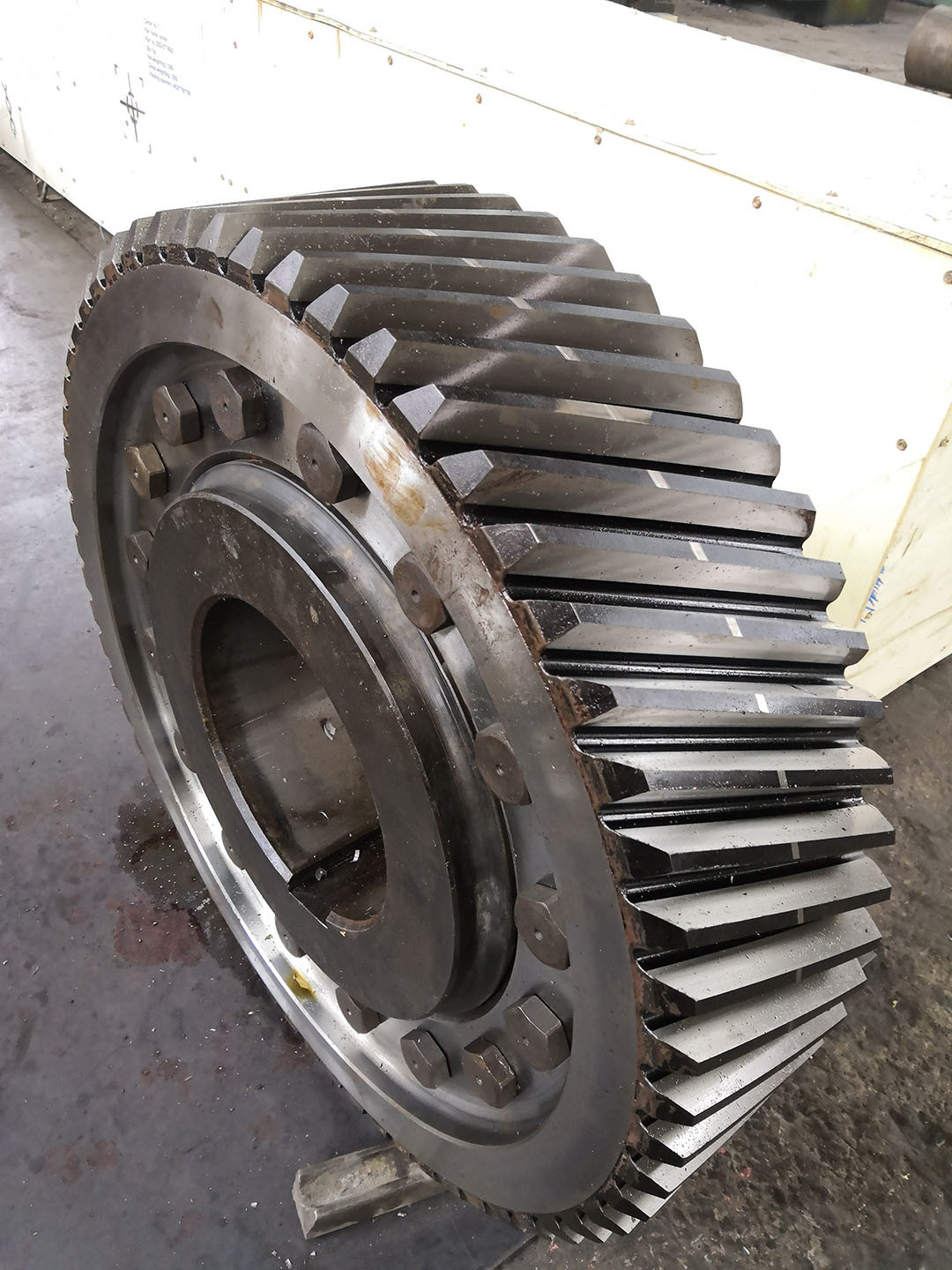

SCM 440 42CrMo Staal 10 Module Helical Gears Industrial Transmission Parts
1)Soorten spiraalvormig vistuig
a) Eenvoudig spiraalvormig vistuig
b) Doppelspiraalversnelling
c) vistuig
2) Richting van de spiraalvormige werktuigen
Links en rechts
3) Beschrijving van de spiraalvormige werktuigen
Helicale tandwielen zijn ontwikkeld uit sporen tandwielen, en hun tanden liggen in een hoek naar de as van de as.
Het contact tussen de tanden in mesh werkt langs de diagonale gezichtsflanken op een progressieve manier.
op geen enkel moment is de volledige lengte van een tand volledig betrokken.
| Producten | Verstelbare tandwielen |
| Op maat gemaakt | √ |
| Profieltype | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 10 |
| Aantal tanden (Z) | 76 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 25° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
