| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS220805005 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $35.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 60 Dagen |
| Betalingscondities: | L/C, D/P, Western Union, T/T |
| Levering vermogen: | 300 Stukken/maand |
| Merken: | OEM's | Vervaardigingsproces: | Toestel het Malen |
|---|---|---|---|
| Tandenbreedte: | 30 mm | Tandenaantal: | 16 |
| Toesteltype: | Aansporingstoestel | Pitch: | 19.635mm |
| Markeren: | Het Toestelschacht van de aansporingstransmissie,2.5 het Toestelschacht van de moduleaansporing,2.5 het Toestelschacht van de moduletransmissie |
||

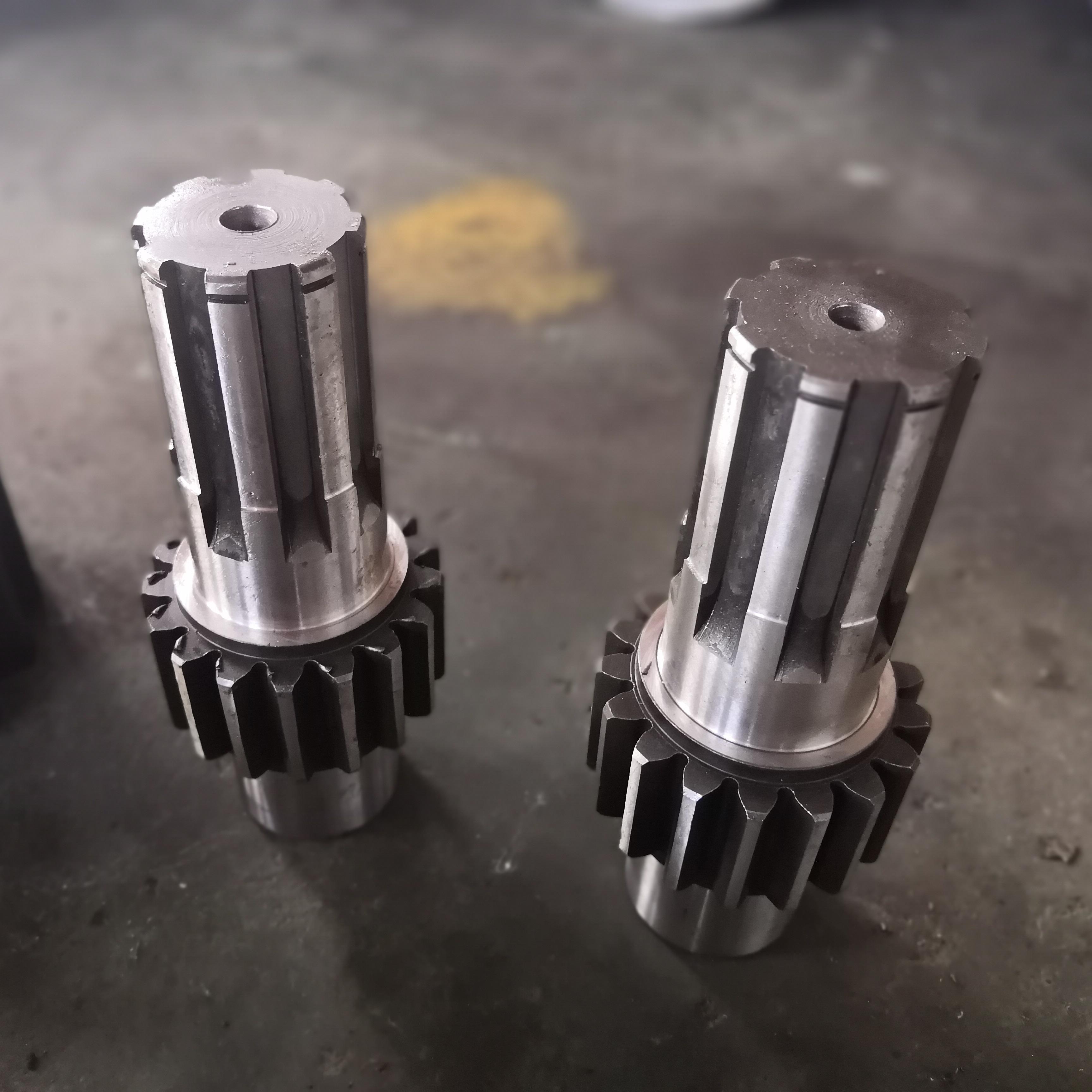

2.5 Module Spur Gear Shaft voor algemene industrie versnellingsbak en snelheidsreducer
1) Beschrijving van de spurschaal
Een versnellingsas is een transmissie-onderdelen van een as met een versnellingsas.
Een sporenrat is een cilindrisch getrokken rat.
Spur-aandrijving is het meest gebruikte apparaat met een breed scala aan toepassingen.
2) Kenmerken van de spurschaal
Gemakkelijker te fabriceren in vergelijking met andere typen versnellingsbakken.
Meest gebruikt bij het ontwerpen van transmissie-systemen.
| Producten | Helicale versnellingswals |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 2.5 |
| Aantal tanden (Z) | 16 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
