| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS220805001 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $35.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 60 Dagen |
| Betalingscondities: | L/C, D/P, Western Union, T/T |
| Levering vermogen: | 300 Stukken/maand |
| materiaal: | 20CrNi2MoA | Merk: | OEM |
|---|---|---|---|
| lengte: | 32 mm | Vervaardigingsproces: | Toestel het Malen |
| De richting: | Rechterhand | Tandenbreedte: | 25 mm |
| Markeren: | De spiraalvormige Schacht van het Transmissietoestel,Rechtse Spiraalvormige Toestelschacht,Rechtse het Toestelschacht van de Pignontransmissie |
||

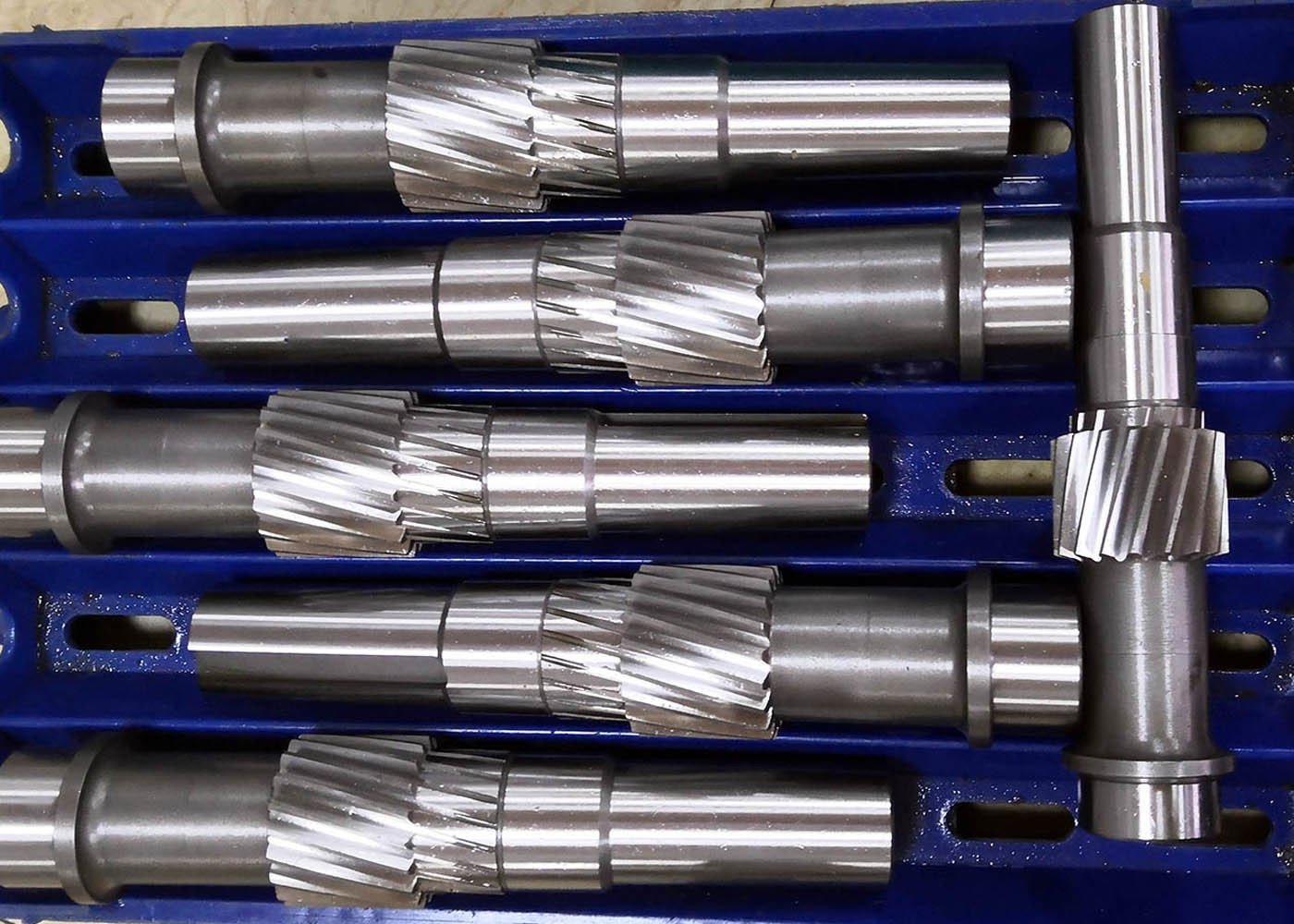

3 Module Rechterarm-pinion Helicale versnellingsas voor een op de as gemonteerde versnellingsbak
1) Beschrijving van Helical Gear
Helicale tandraten worden in een hoek tegenover de as gesneden in plaats van recht en parallel aan de as, zoals de tanden van een sporenrat.
De lijn van aanraking tussen twee tanden is niet parallel aan de tanden, maar neigend.
2) Directie van Helical Gear
a) Links helicaal vistuig
b) Rechts helicaal werktuig
3) Features of Helical Gear
a) met een hogere sterkte in vergelijking met een gelijkwaardig sporenversnelling.
b) Kan geluid en trillingen verminderen in vergelijking met een sporenversnelling
| Producten | Helicale versnellingswals |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| VervaardigingTandenVervaardiging | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 3 |
| Aantal tanden (Z) | 17 |
| Drukhoek (α) | 20° |
| Loodhoek | 15° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
