| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 2 sets |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| materiaal: | Staal | Profiel van de tanden: | met een diameter van niet meer dan 20 mm |
|---|---|---|---|
| Vervaardiging: | Toestelmalen | Kwaliteitsgraad: | De Rang van ISO 6 |
| Nauwkeurigheid: | De Rang van ISO 8 | Hardheid: | 58-62 HRC |
| Markeren: | Carburiserende warmtebehandeling Transmissieversnellingsas,Langdurige versnellingsbak,Duurzame versnellingsbak |
||

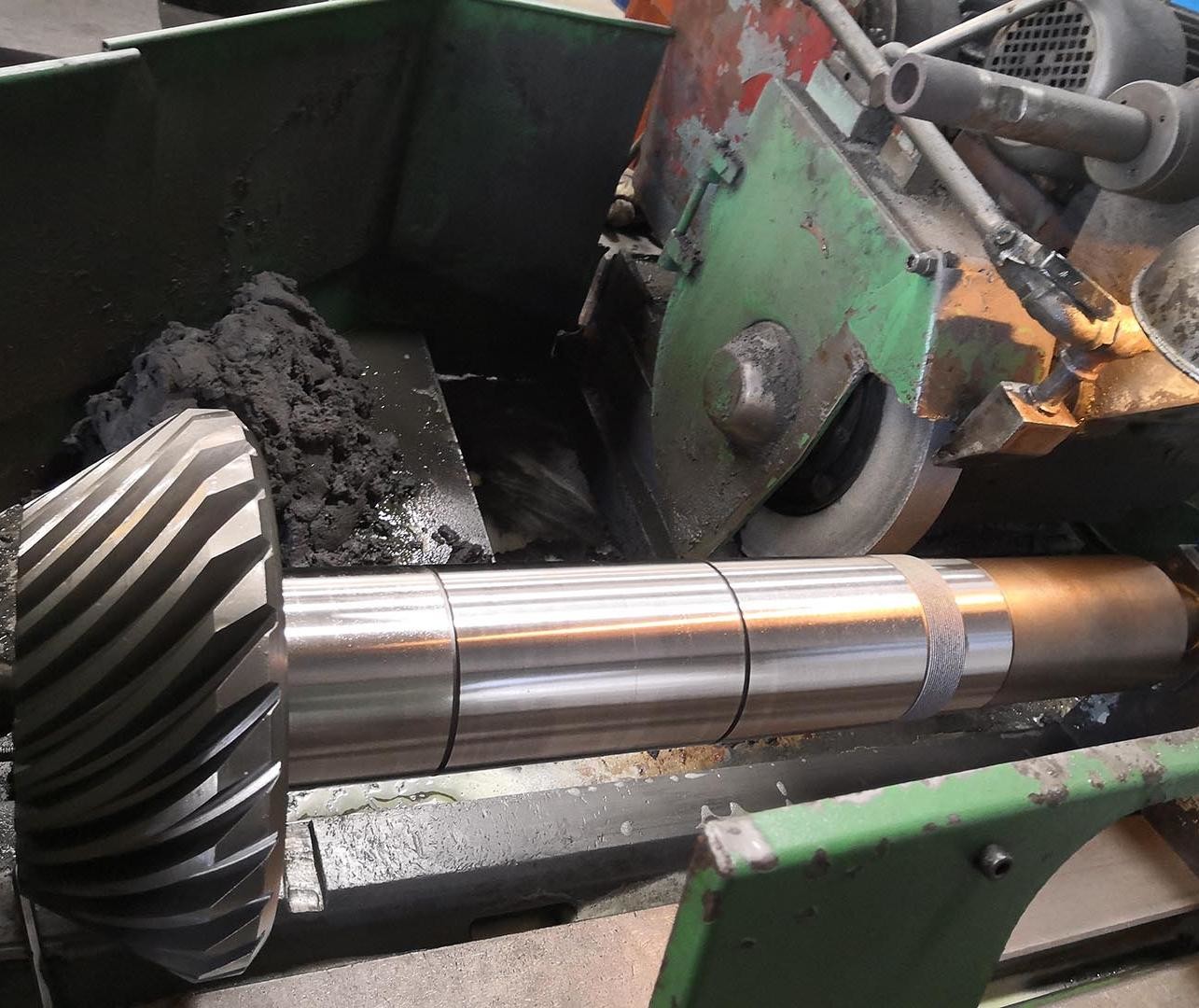

1) Beschrijvingen van Spiraalvormige Kegeltandwielen
De spiraalvormige kegeltandwielas is een revolutionaire oplossing voor moderne precisie transmissiesystemen. Door het innovatieve geïntegreerde ontwerp van tandwielen en assen, pakt het effectief de betrouwbaarheidsproblemen aan van de traditionele gesplitste structuur onder zware belasting en hoge snelheid.
2) Voordelen van Spiraalvormige Kegeltandwielen
a) Verbeterde Betrouwbaarheid: Het algehele smeedproces verhoogt de vermoeiingslevensduur met 3 keer.
b) Ruimteoptimalisatie: Vergeleken met traditionele verbindingsmethoden, vermindert het de radiale afmeting met 35%.
c) Precisiecontrole: Het gecombineerde slijp- en honenproces wordt toegepast, met een oppervlakte ruwheid Ra van de tandwieltanden ≤ 0,4 μm.
d) Vereenvoudigd Onderhoud: Het ontwerp zonder koppeling vermindert de dagelijkse onderhoudsvereisten met 60%.
3) Toepassingen van Spiraalvormige Kegeltandwielen
a) Automobielproductie: Hybride Transmissie Uitgaande As Assemblage
b) Industriële Automatisering: Hoogprecisie Machinegereedschap Roterende Werktafel Aandrijfsysteem
c) Lucht- en Ruimtevaart: Satelliet Standregeling Mechanisme Transmissie Eenheid
| Producten | Spiraalvormige Kegeltandwielas |
| Op Maat Gemaakt | √ |
| Tandprofiel Type | Gleason |
| TandwielTandenProductie | Tandwielslijpen |
| Tandwieltanden Slijpen | √ |
| Module (M) | 6 |
| Aantal Tanden (Z) | 21 |
| Drukhoek (α) | 20° |
| Spoedhoek | 15° |
| Nauwkeurigheidsklasse | ISO 6 Klasse |
| Warmtebehandeling | Carboneren |
| Oppervlakt hardheid | 58-62HRC |
| STAALCODE GRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
