| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS220805003 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $850.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 60 Dagen |
| Betalingscondities: | L/C, D/P, Western Union, T/T |
| Levering vermogen: | 300 Stukken/maand |
| Materiaal: | 18CrNiMo7 | module: | 17 |
|---|---|---|---|
| Helixhoek: | 22° | Tandnauwkeurigheid: | De Rang van ISO 6 |
| Lange: | 2000 mm | Drukhoek: | 20° |
| Markeren: | Schacht van het 17 Module de Spiraalvormige Toestel,Rechtse Spiraalvormige Toestelschacht,17 Module Rechtse Spiraalvormige Schacht |
||

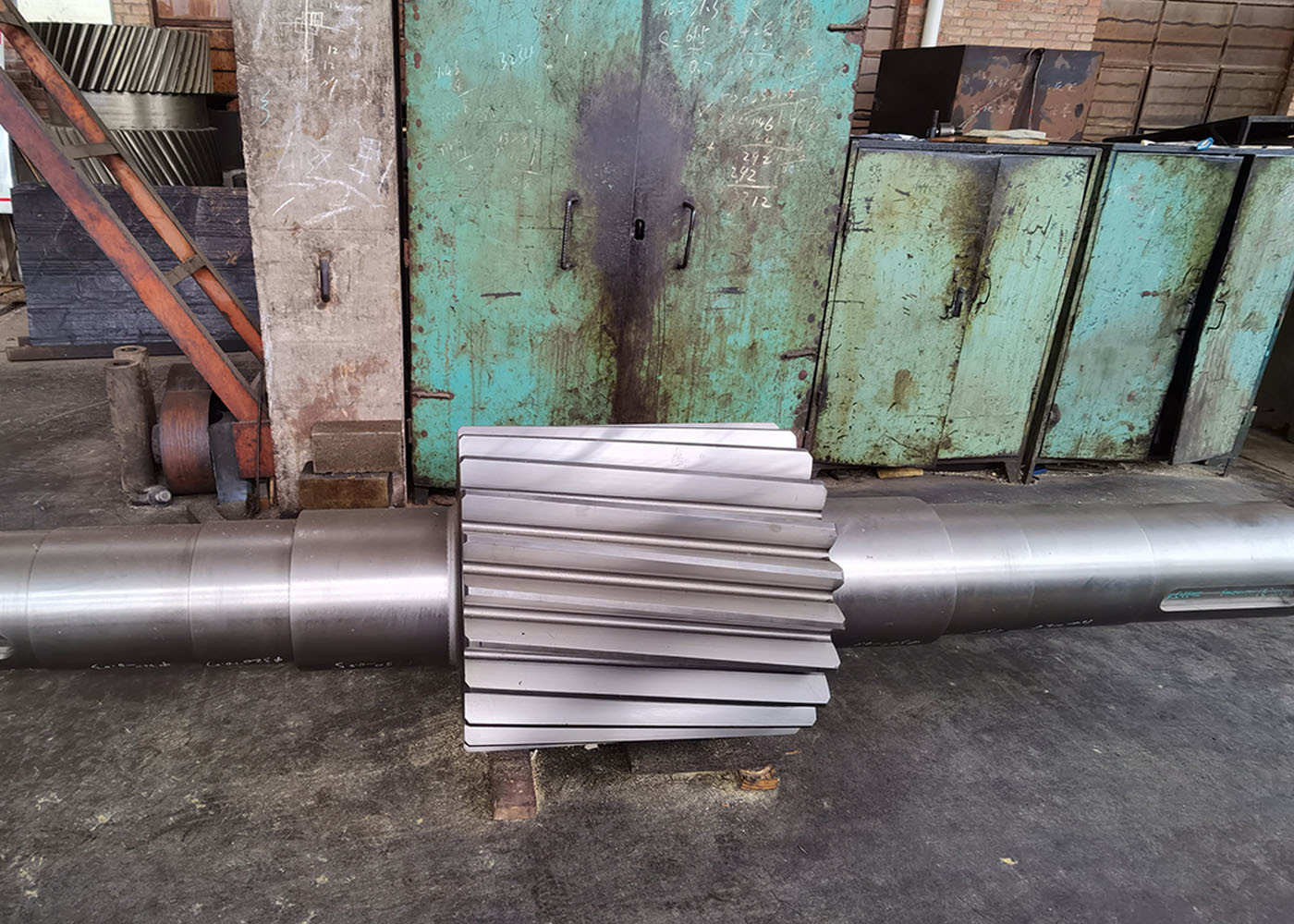

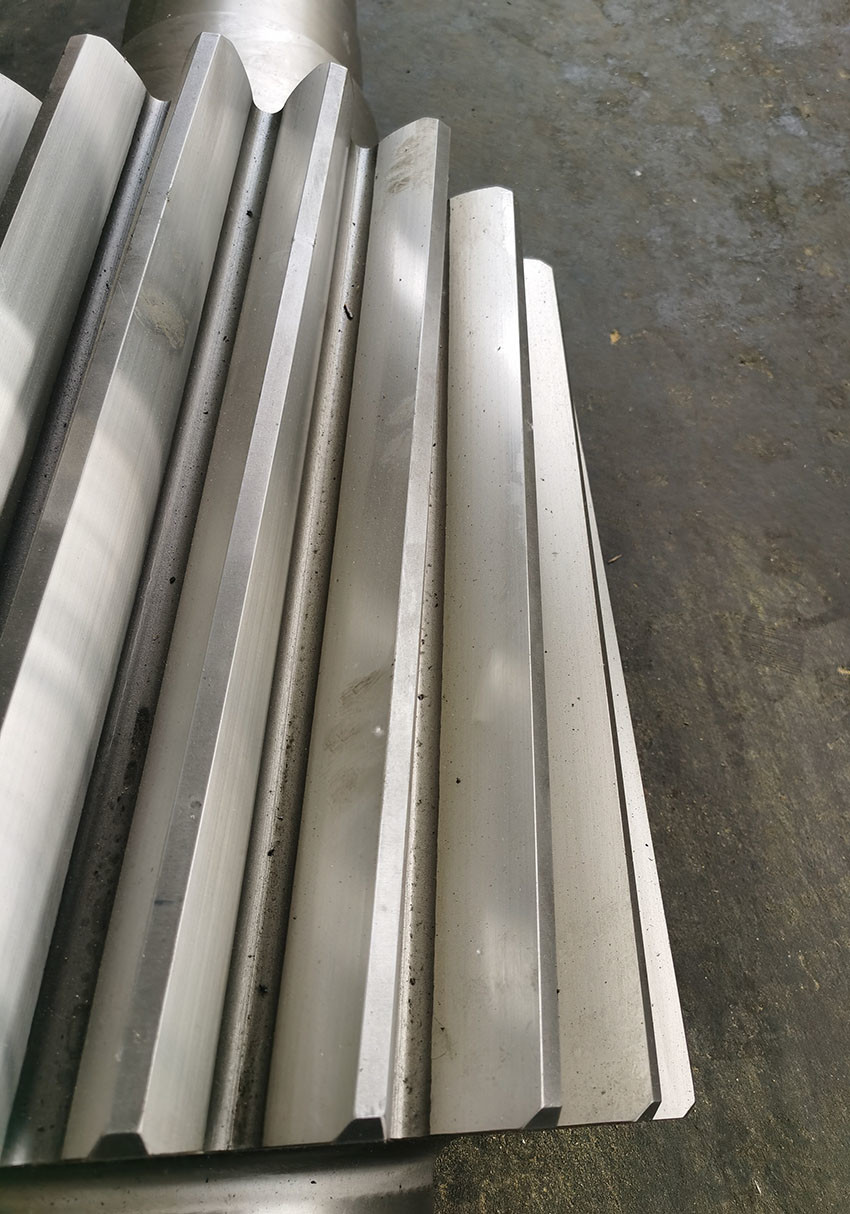

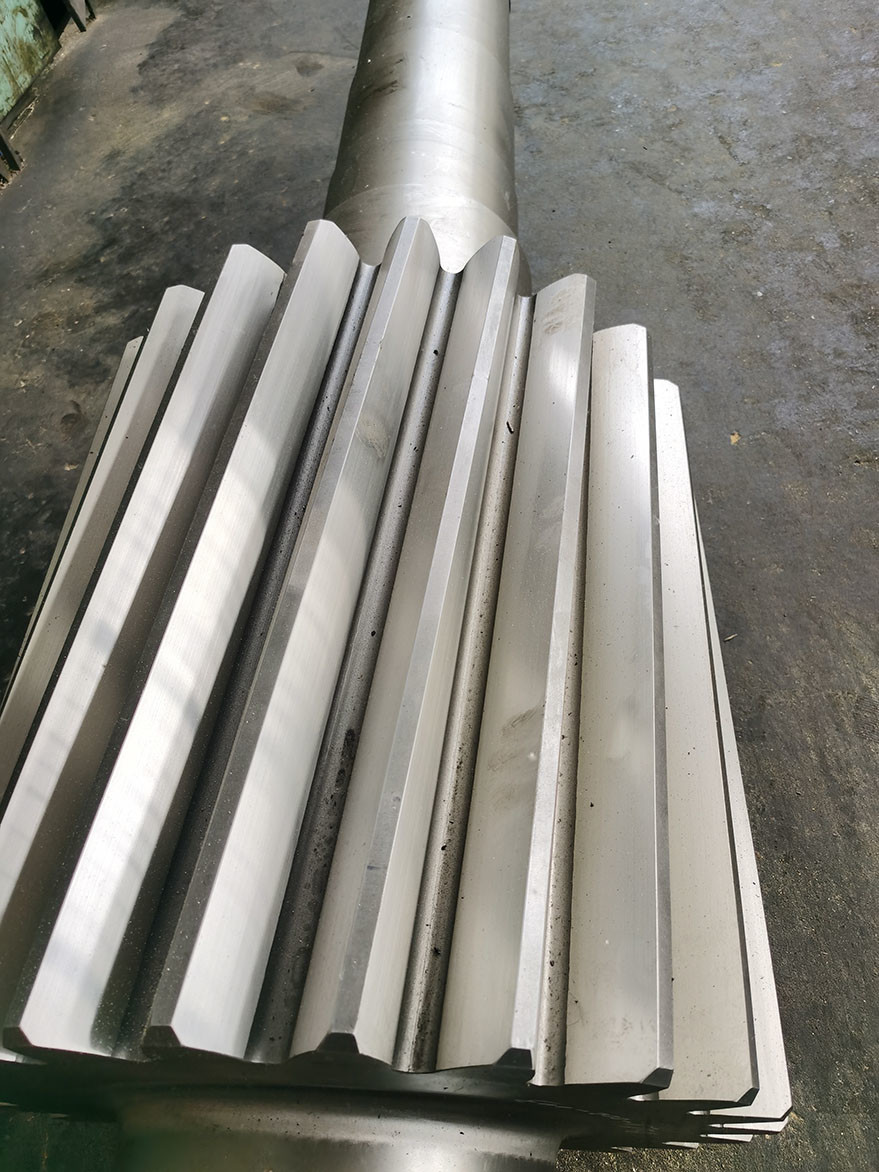

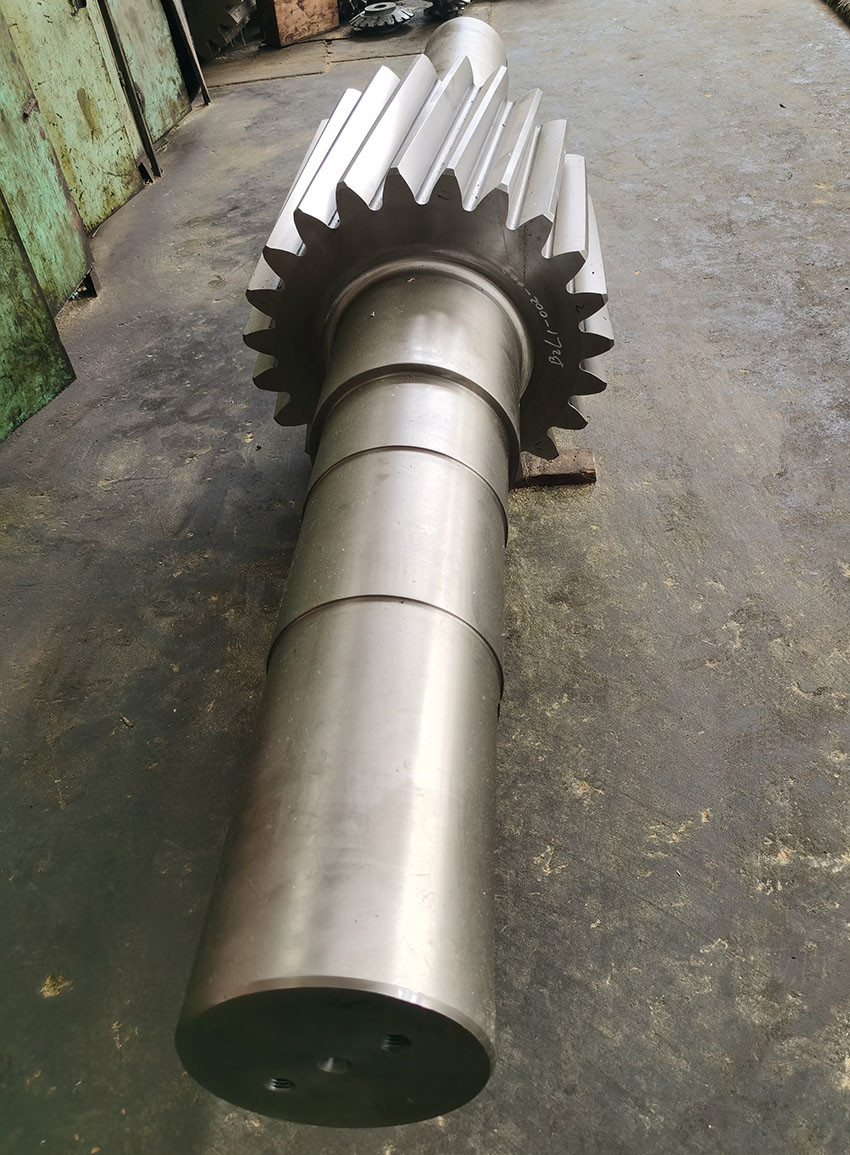

Onderdelen van de transmissie - 17 Module Rechtshandige spiraalvormige versnellingsas
1) Vermogensoverdracht van een spiraalvormige versnellingsas
980,0 tot 99,5%
2) Kenmerken van de spiraalvormige versnellingsas
De tandwielen van de tandwielen zijn schuin naar de tandwiel-as gedraaid
3) Toepassingen van spiraalvormige versnellingswals
Versnellingsbak, snelheidsreducteurs, transmissiecomponenten.
| Producten | Linkshandige spiraalvormige versnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 17 |
| Aantal tanden (Z) | 22 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 22° |
| Tanden nauwkeurigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
