| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 200 sets |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Verwerkingstechnologie: | cnc-bewerking | Hardheid: | Op maat |
|---|---|---|---|
| Profiel van de tanden: | met een diameter van niet meer dan 20 mm | Oppervlakte afwerking: | poleren |
| Diameter: | Op maat | Gebruik: | Krachttransmissie |
| Warmtebehandeling: | Verdoofing en tempering | ||
| Markeren: | 62HRC Aandrijfas,Slijpen Aandrijfas |
||

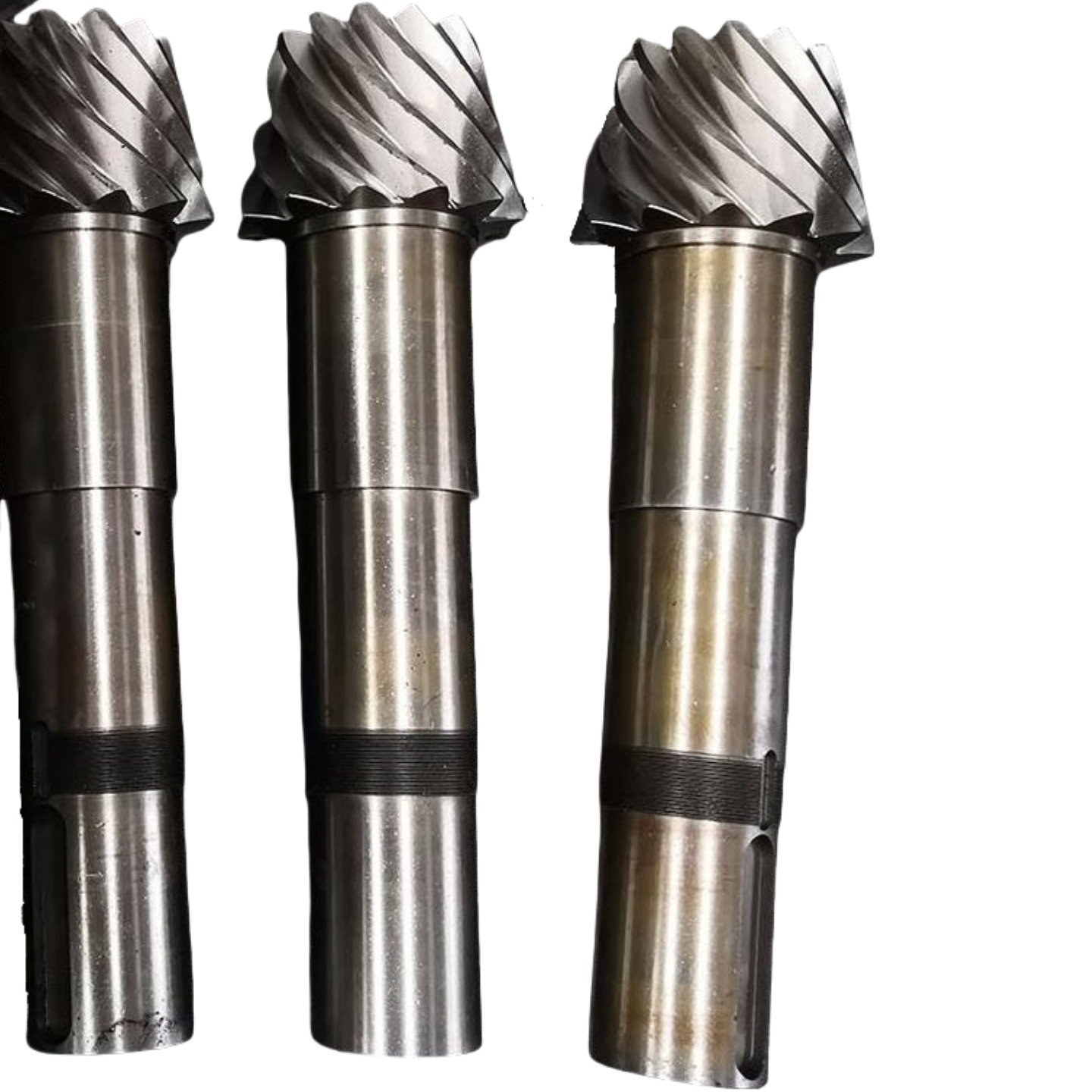

1) Beschrijvingen van de transmissieversnellingsas
De transmissieversnellingsas is het kerncomponent voor het overbrengen van vermogen en koppel in het mechanische transmissie systeem.
die gewoonlijk wordt samengesteld door de as en de tandwielen te integreren of te scheiden.
2) Kenmerken vanTransmissieversnellingsas
a)Hoge precisie: tandwielen en assen worden met hoge precisie verwerkt om een soepele transmissie te garanderen.
b)Compacte structuur: een geïntegreerd ontwerp kan de ruimtebezit verminderen.
c)Hoog laadvermogen: geschikt voor scenario's met een hoog koppel.
3) WerkingsbeginselTransmissieversnellingsas
De rotatiebeweging van de invoeras wordt door middel van een tandwielscherm naar de uitgangsas overgedragen, waardoor snelheid en koppel kunnen worden omgezet.
4) Toepassing vanTransmissieversnellingsas
Veel gebruikt in versnellingsbakken, reducers, gereedschapsmachines en andere precisie-machines.
| Producten | Transmissieversnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Gleason |
| VervaardigingTandenVervaardiging | Vervaardiging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | Gewoon |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | Gewoon |
| Loodhoek | Gewoon |
| Genauigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
