| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 200 sets |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Vervaardigingsmethode: | Toestel het Malen | Tandnauwkeurigheid: | De Rang van ISO 6 |
|---|---|---|---|
| Pakket: | Doos | Oppervlakte afwerking: | poleren |
| Functie: | Het overbrengen van macht | Diameter: | Op maat |
| Markeren: | Vervaardiging van versnellingswagens,De Schacht van het transmissietoestel,Precieze versnellingsbak |
||

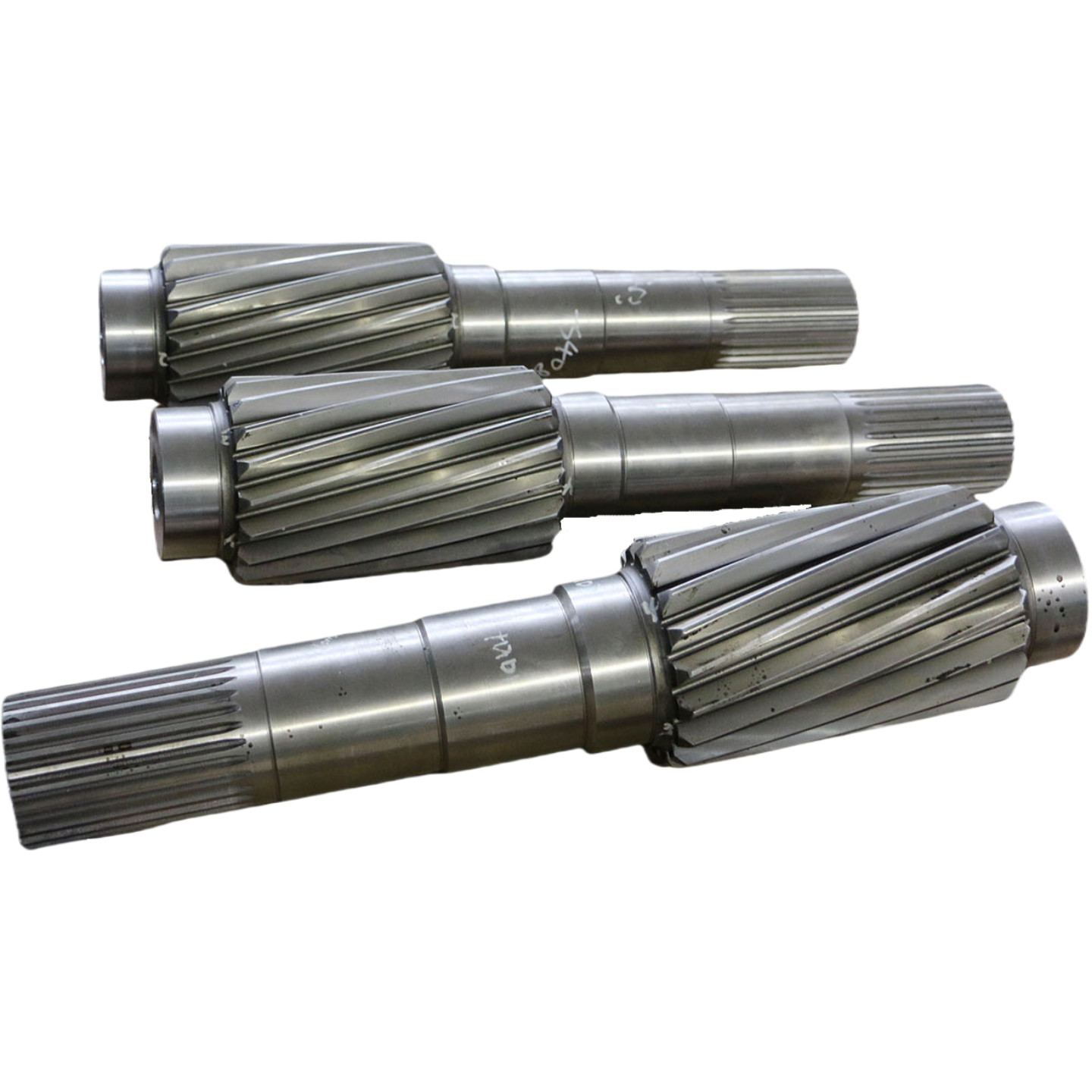

1) Beschrijvingen van de transmissieversnellingsas
De transmissieversnellingsas is een belangrijk onderdeel in mechanische transmissie systemen die koppel overbrengt
Het wordt gevormd door de schacht en de tandwielen te integreren of te combineren.
en de rotatiebeweging van de energiebron naar het aansturingmechanisme overbrengt.
2) Kenmerken vanTransmissieversnellingsas
a)Compacte structuur: Door de tandwielen en de assen te integreren, wordt de ruimte minder gebruikt en wordt de mechanische lay-out beter.
b) Precieze transmissieverhouding: door het nauwkeurige ontwerp van de tandgetanden wordt een stabiele en voorspelbare snelheids- en koppelomrekening bereikt.
c) Transmissie op dezelfde as: de assen en de tandwielen zijn concentrisch aangebracht om een gelijkmatige krachtverdeling te waarborgen
tijdens het transmisieproces en trillingen verminderen.
3) Voordelen vanTransmissieversnellingsas
a)Efficiënte transmissie: de tandwielvergrendeling heeft een hoge efficiëntie en een laag vermogensafname en is geschikt voor werkomstandigheden met een hoge belasting.
b) Betrouwbaar en stabiel: het rijpe mechanische ontwerp van de structuur zorgt voor een sterke schokbestendigheid en zorgt voor een langdurige continue werking.
c) gestandaardiseerd ontwerp: het is handig om modules te vervangen en te upgraden volgens verschillende mechanische vereisten.
| Producten | Transmissieversnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Gleason |
| VervaardigingTandenVervaardiging | Vervaardiging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 6 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 0° |
| Loodhoek | 0° |
| Genauigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
