| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 200 sets |
| Prijs: | 300＄ |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Kwaliteitsgraad: | De Rang van ISO 8-9 | Tandprofiel: | Standaard |
|---|---|---|---|
| Materiaal: | Staal | Verstelprofiel: | Intern Toestel |
| Profiel: | Innerlijke versnellingsring | Module: | 4 |
| Markeren: | 25 Interne uitrusting van de module,Apparatuur Interne banden,Machines Interne uitrusting |
||

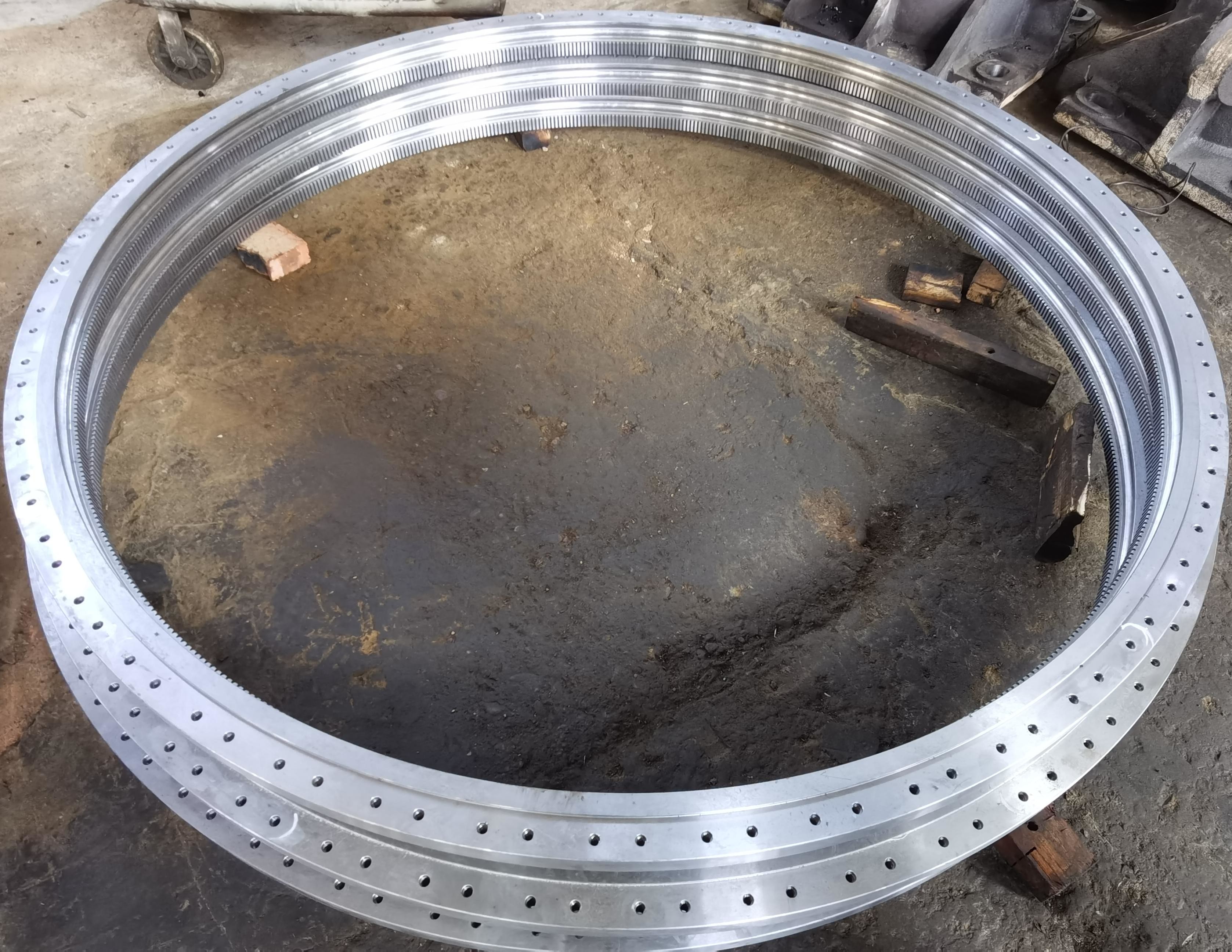

1) Beschrijvingen van de interne uitrusting
Interne sporenversnellingen worden veel gebruikt als transmissiecomponenten in apparaten zoals reducers, planetaire versnellingsbakken en draaibaren.
2) Kenmerken van de interne uitrusting
a) De verwerking van interne tandwielen is moeilijker dan die van externe tandwielen.
b) De hardheid en de nauwkeurigheid worden gewoonlijk vergroot door middel van processen zoals het afdoen en het slijpen van versnellingen.
3)Voordelen van interne uitrusting
a) Multifunctionele integratie: in staat om tegelijkertijd de functies van transmissie en ondersteuning uit te voeren.
b) Aanpassing aan complexe indelingen: de interne mazen maken een coaxieel ontwerp voor stroominvoer/uitvoer mogelijk, waardoor de systeemstructuur wordt vereenvoudigd.
| Producten | Interne uitrusting |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | Indien nodig |
| Module (M) | 0.5-25 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0 |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid | 230-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
