Intern Aansporingstoestel
>
|
| Plaats van herkomst | China |
| Merknaam | YIZGEAR |
| Modelnummer | IG22072401 |

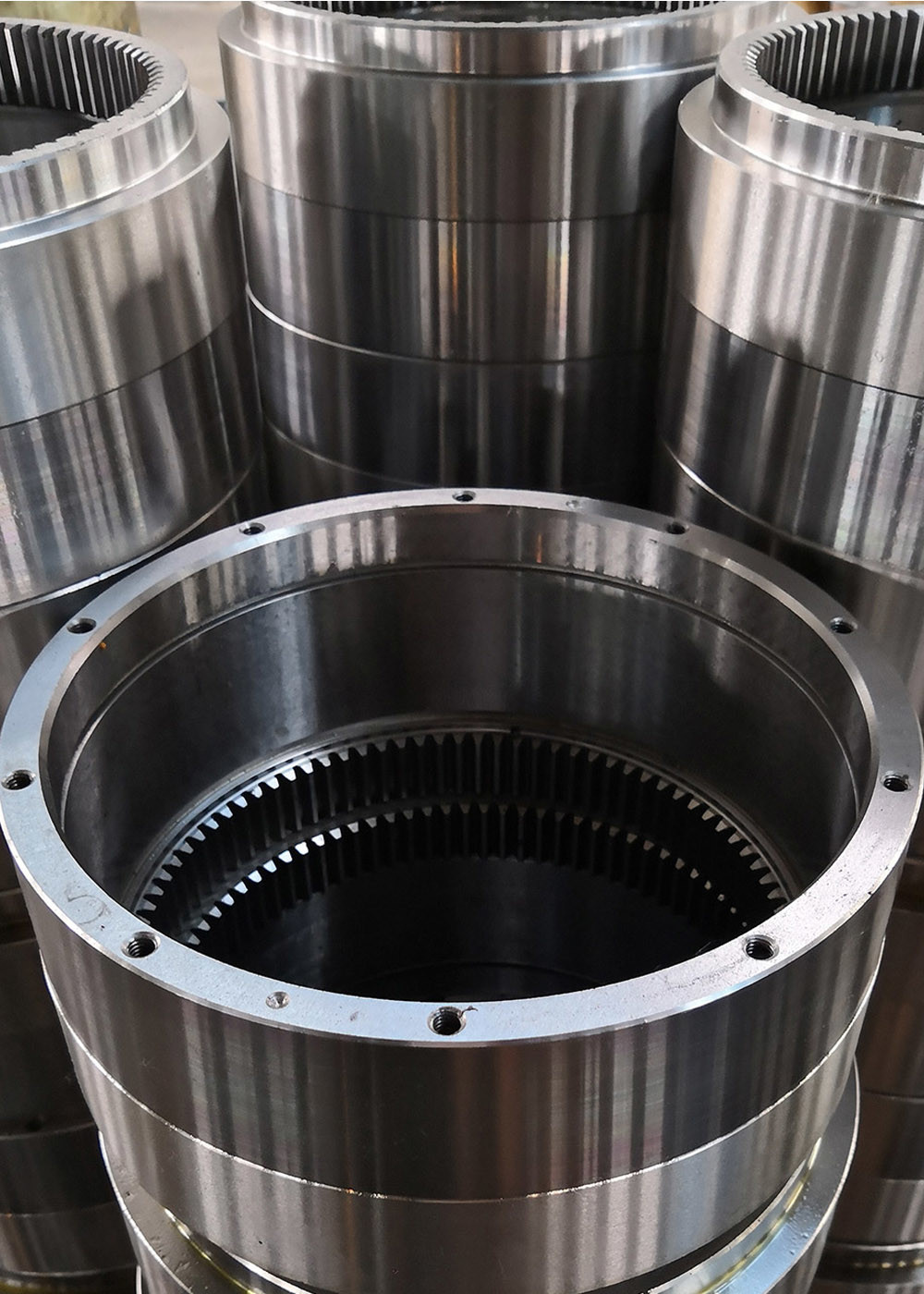

AISI 4140 Stalen aangepaste ringvormige versnelling-ringversnelling-interne versnelling
1) Beschrijving van de ringvormige
Interne uitrusting met tanden op het binnenste oppervlak van de rand.
De interne versnelling wordt meestal gekoppeld aan externe versnellen.
2) Kenmerken van ringvormig vistuig
a) Een compact ontwerp om de machine te besparen
b) Gewoonlijk worden interne tandwielen aangedreven door een klein extern tandwiel
c) Het moet voorzichtig zijn met het aantal versnellingstanden dat aansluit bij het interne versnellingsapparaat,
Het is niet zo dat de interferentie kan optreden.
3) Toepassingen van interne uitrusting
Planetary gear, koppelingen en de andere toepassingen.
| Producten | Interne uitrusting |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | * Indien nodig |
| Module (M) | 0.5-25 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0 |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid | 230-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Neem op elk moment contact met ons op.
