Intern Aansporingstoestel
>
|
| Plaats van herkomst | China |
| Merknaam | YIZGEAR |
| Modelnummer | IG23010101 |

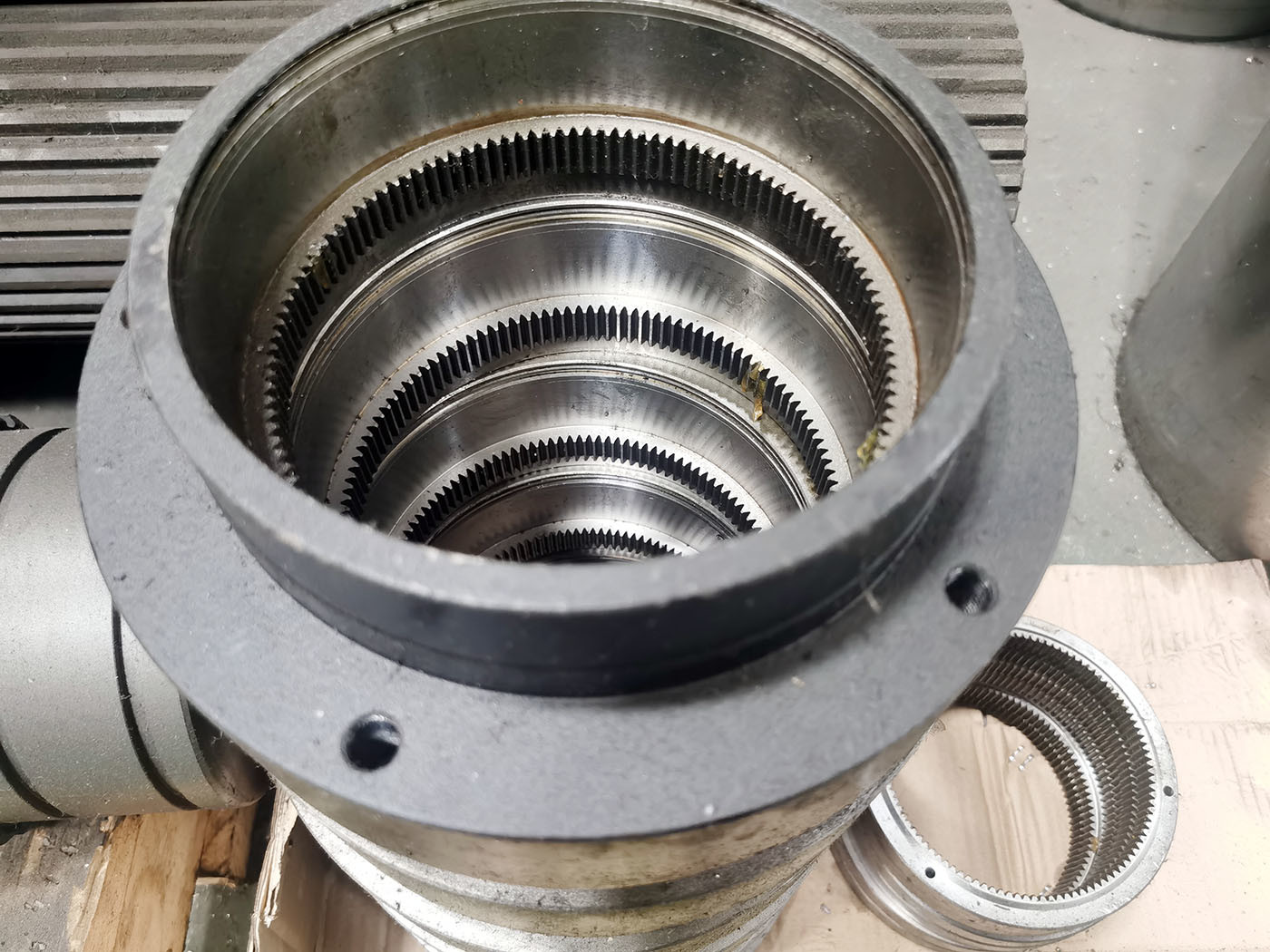

gesmeed AISI 4140 tandwielvorming Interne sporen tandwiel transmissie tandwielen
1) Beschrijving van het interne apparaat
Interne tandwiel/ringvormige tandwiel met tanden op het binnenste oppervlak van de rand.
De interne tandwiel werkt altijd met de externe.
2) Características del engranaje interno
a) Bij de twee buitenste tandwielen vindt de rotatie in tegengestelde richtingen plaats.
Wanneer je een interne tandwiel met een externe tandwiel verbindt, gebeurt de rotatie in dezelfde richting.
b) De interne tandwielen worden aangedreven door kleine externe tandwielen.
c) Een compact ontwerp van het systeem van de machine mogelijk maken.
| Producten | Interne uitrusting |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | * Indien nodig |
| Module (M) | 2 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 0 |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid | 230-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
