| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS23051103 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $35.0/Piece |
| Verpakking Details: | triplexkrat |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, D/P, Western Union, T/T |
| Levering vermogen: | 300 Stukken/Maand |
| Materiaal: | 20CrMnTi | Kwaliteitsgraad: | De Rang van ISO 6 |
|---|---|---|---|
| Helix angle: | 0 | Profieltype: | Aansporingstoestel |
| Warmtebehandeling: | Het carbureren | Hardheidslaag: | 0.5-0.8 mm |
| Markeren: | De malende Schacht van het Aansporingstoestel,2 het Toestelschacht van de module Malende Aansporing,Ra1.6 de Malende Schacht van het Aansporingstoestel |
||

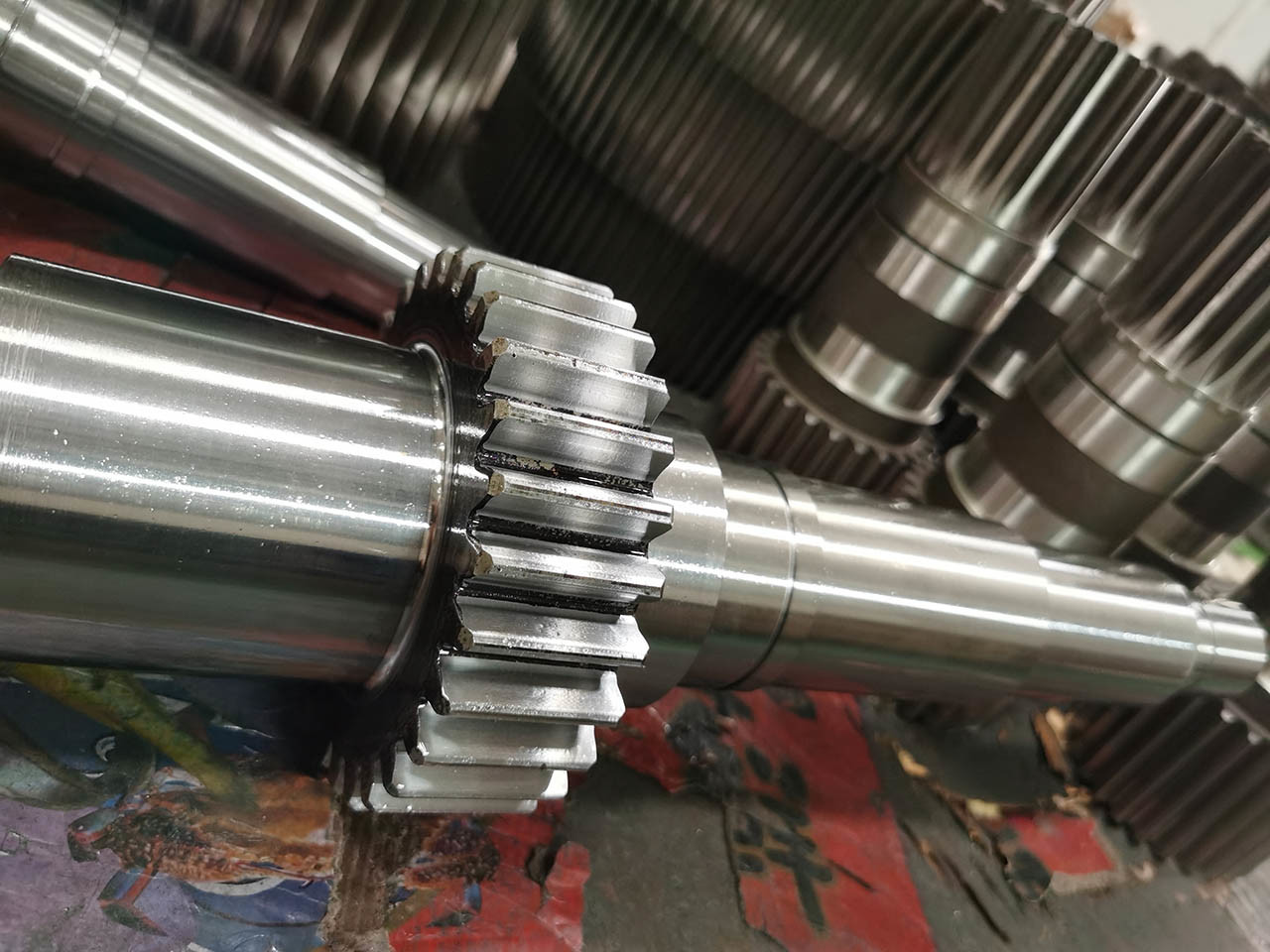

2 Module Gear Grinding Spur Gear Shaft Ruwheid Ra1.6 ISO 1328 6 Graad
Vervaardiging Verwerking van spiraalvormige tandwielwals
De productietijd is ongeveer 50 dagen.
Op maat gemaakte producten
De tandwielen en tandwielschachten worden vervaardigd volgens tekeningen of monsters van de klant.
a) Smeden van staal
20CrMnTi staal
b) Verdoofing en tempering van materiaal
Hardheid: 220-260HB
c) Ruwe bewerkingen voor het draaien
d) Bewerking voor fijn draaiwerk
e) Grijpspannen
f) Warmtebehandeling (verkoeling)
Hardheid: 58-62 HRC
g) Versnellingswapenen
ISO 6 graad
h) Oppervlakte slijpen
i) Inspectie
j) Verpakking
| Producten | Spurschaal |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| VervaardigingTandenVervaardiging | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 2 |
| Aantal tanden (Z) | 15 |
| Drukhoek (α) | 20° |
| Loodhoek | 0° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
