DP1.732 22T Dubbele rechte tandwielas Spiraalhoek 30° SAE 4340 staal
  • DP1.732 22T Dubbele rechte tandwielas Spiraalhoek 30° SAE 4340 staal
DP1.732 22T Dubbele rechte tandwielas Spiraalhoek 30° SAE 4340 staal

DP1.732 22T Dubbele rechte tandwielas Spiraalhoek 30° SAE 4340 staal

Plaats van herkomst China
Merknaam YIZGEAR
Modelnummer GS22112401
Productdetails
Materiaal:
40CrNiMo
Dp:
1.732
Helixhoek:
30 °
Profiel:
dubbele spiraal
Tandenbreedte:
11“
Druk Agnle:
20 °
Markeren:

Dubbele spiraalvormige tandwielas Helix

,

DP1.732 Transmissietandwielas

,

Transmissietandwielas 40CrNiMo

Betaling en verzendvoorwaarden
Min. bestelaantal
2 stukken
Prijs
$1850.0/Piece
Verpakking Details
Triplexkrat
Levertijd
60 dagen
Betalingscondities
L/C, D/P, Western Union, T/T
Levering vermogen
300 Stukken/maand
Productbeschrijving

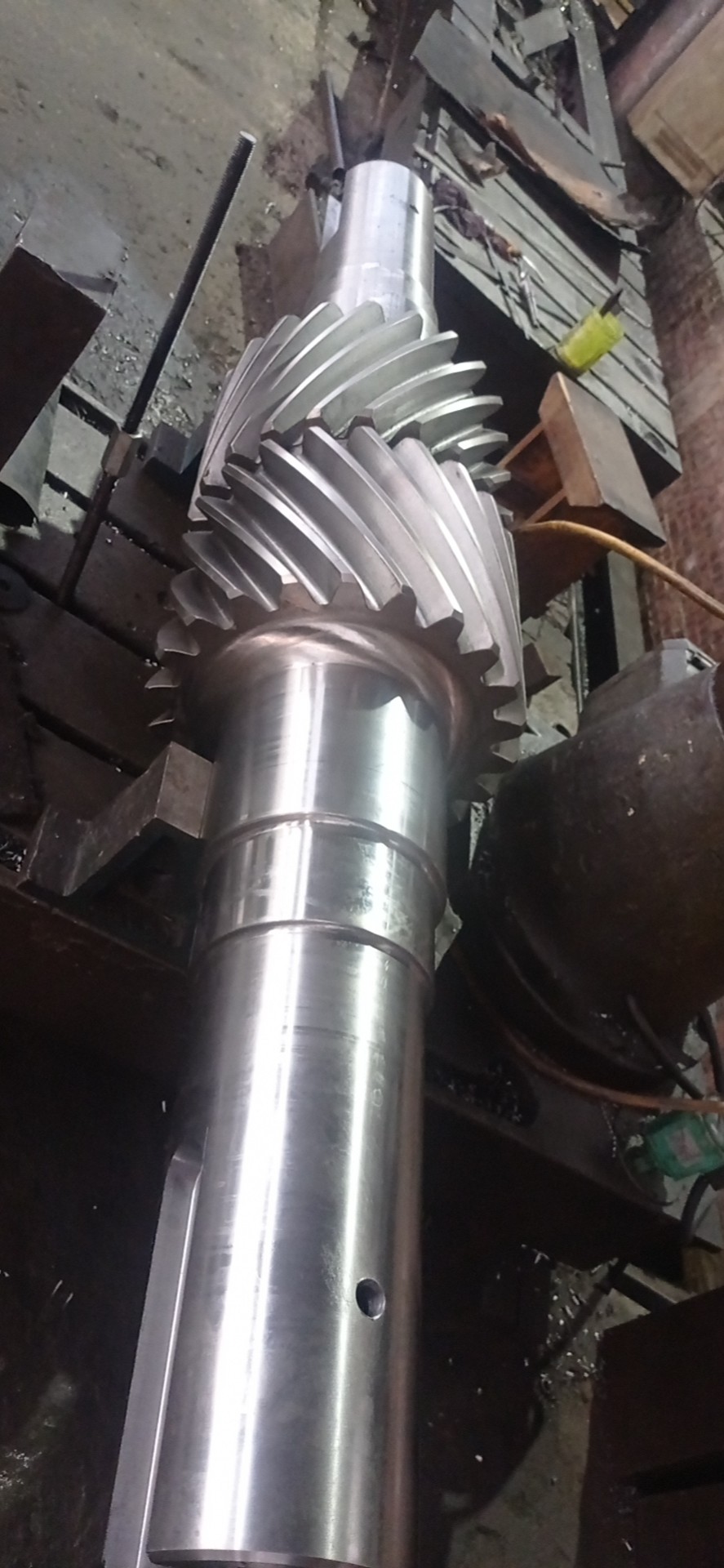

 SAE 4340 Staal DP1.732 22T Dubbele Spiraalvormige Tandwielas Helixhoek 30°
1) Beschrijving van de Tandwielas
Een tandwielas met de tandwielcurves op elke sectie wordt geïntroduceerd als kruisende as tandwielen.
Spiraalvormige Kegel tandwielen zijn veelvoorkomende voorbeelden van de tandwielprofielen die worden gebruikt op deze vormen van nauwkeurig vervaardigde assen.

  • Diametrale Stap: 1.5
  • Drukhoek: 20°
  • Helixhoek: 30°
  • Steekdiameter: 14.667"
  • Aantal Tanden: 22
Technische Specificaties
Parameter Specificatie
Op Maat Gemaakt Beschikbaar
Tandwielprofiel Type Gleason
Productieproces Tandwielslijpen
Tandslijpen Inbegrepen
Module (M) Aangepast
Aantal Tanden (Z) Aangepast
Drukhoek (α) Aangepast
Spoelhoek Aangepast
Nauwkeurigheidsklasse ISO 6 Klasse
Warmtebehandeling Carboneren
Oppervlakt hardheid 58-62HRC
Staalcode Grades Vergelijking
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Productieapparatuur

DP1.732 22T Dubbele rechte tandwielas Spiraalhoek 30° SAE 4340 staal 0

Productieproces

DP1.732 22T Dubbele rechte tandwielas Spiraalhoek 30° SAE 4340 staal 1
