| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | IG22083104 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $200.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 Dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 500 Stukken/Maand |
| Materiaal: | 42CrMo | Drukhoek: | 20° |
|---|---|---|---|
| Warmtebehandeling: | Het doven & het Aanmaken | Kwaliteitsgraad: | De Rang van ISO 8-9 |
| Profiel: | Innerlijke versnellingsring | Module: | 7 |
| Markeren: | 42CrMo aansporing Intern Ring Gear,Toestel die aansporings intern toestel vormen,Intern Ring Gear 62 Tanden |
||

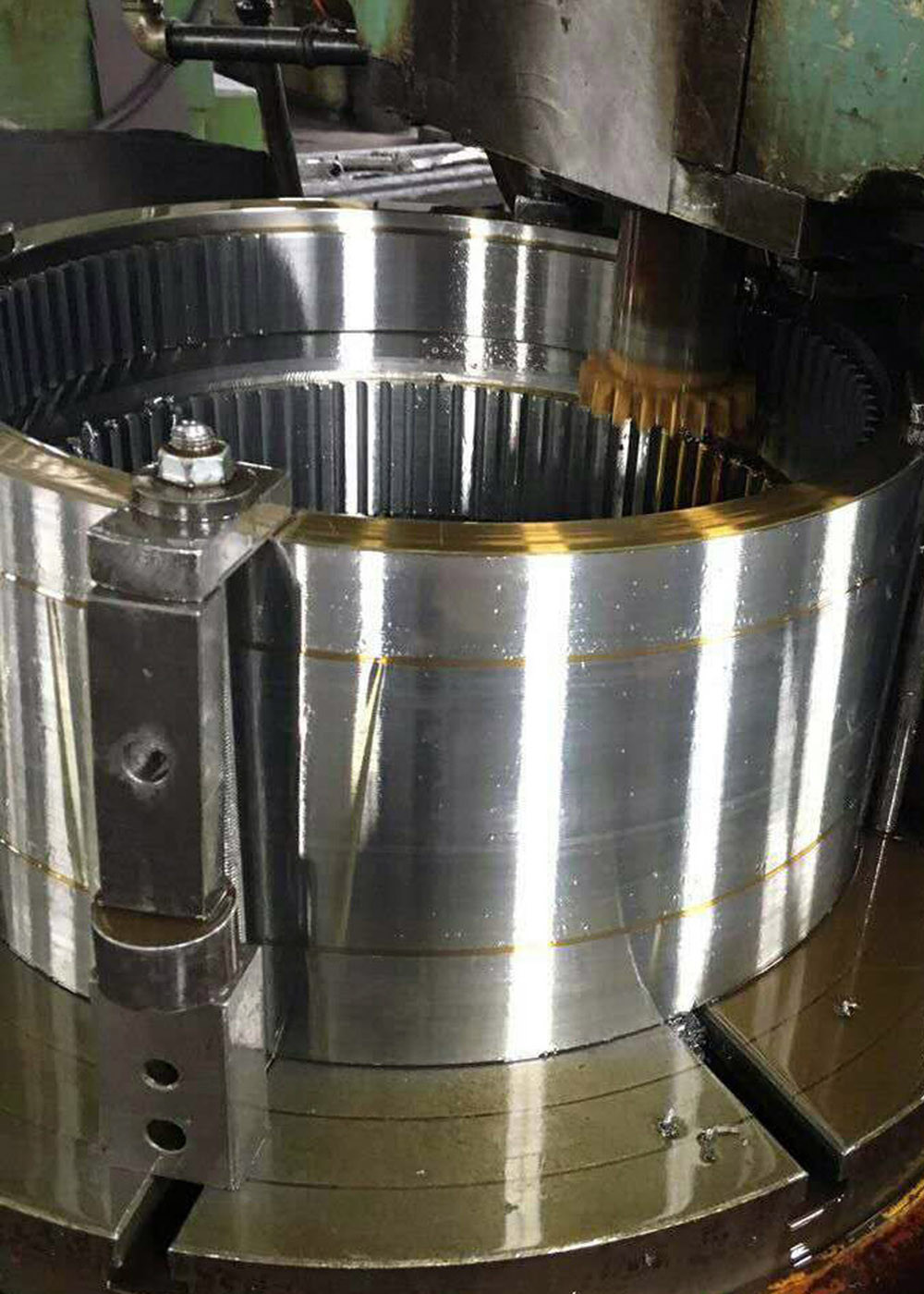

Transmissieversnellingen Versnellingsvorming Interne ringversnellingen Voor planetaire versnellingen
1) Beschrijving van de interne sporen
De tandwielen die aan de binnenkant van een holle cilinder worden gesneden, staan bekend als innerwielen.
Een externe tandwiel kan worden aangedreven door een externe of een interne tandwiel.
Wanneer de twee externe tandwielen elkaar raken, draaien ze in tegengestelde richtingen.
| Producten | Interne uitrusting |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | Indien nodig |
| Module (M) | 7 |
| Aantal tanden (Z) | 62 |
| Drukhoek (α) | 20°/25° |
| Helixhoek (β) | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering/inductieverharding |
| Hardheid | 230-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
