| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | IG22082801 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $200.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 Dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 500 Stukken/Maand |
| Material: | 42CrMo/AISI 4140 | Heat Treatment: | Quenching & Tempering |
|---|---|---|---|
| Hardheid: | 230-260 HB | Accuracy: | ISO 8-9 Grade |
| Type: | Ringvormig vistuig | module: | 1-25 Module |
| Markeren: | AISI 4140 Toestel van de Staal het Interne Aansporing,Transmissie Ringvormig Toestel,AISI 4140 Staal Ringvormig Toestel |
||

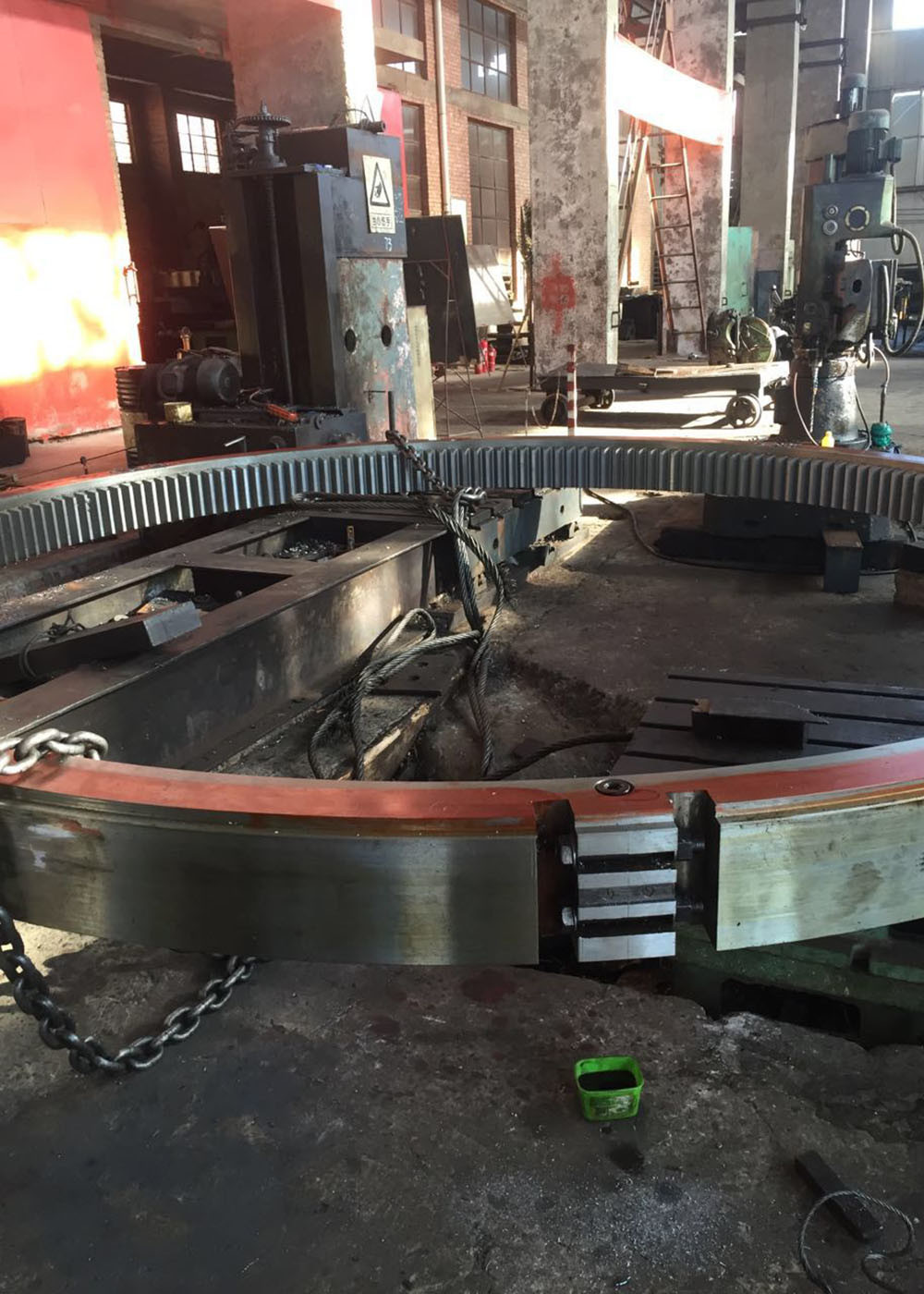

Aangepaste transmissietandwiel AISI 4140 Stalen interne tandwiel, annulus
1) Het verschil tussen het interne tandwiel en het externe tandwiel
Het belangrijkste verschil tussen een intern en een extern tandwiel is de plaats waar de tanden op het werkstuk worden gegenereerd.
Bijvoorbeeld, bij het ingrijpen van een paar externe tandwielen, zal hun rotatie in tegengestelde richtingen gaan;
maar bij het ingrijpen van een extern en intern tandwiel zal hun rotatie in dezelfde richting gaan.
Een ander belangrijk verschil tussen de twee soorten tandwielen is dat een lage reductieverhouding ongeschikt is
in het geval van een intern en extern tandwiel, maar volledig acceptabel is bij het ingrijpen van een extern en een ander extern tandwiel.
| Producten | Intern tandwiel |
| Op maat gemaakt | √ |
| Tandprofieltype | Cilindrisch tandwiel |
| Tandwiel tanden fabricage | Tandwielvorming |
| Tandwielslijpen | Indien nodig |
| Module (M) | Aangepast |
| Aantal tanden (Z) | Aangepast |
| Drukhoek (α) | Aangepast |
| Spiraalhoek (β) | Aangepast |
| Tandnauwkeurigheidsklasse | ISO 8-9 Klasse |
| Warmtebehandeling | Afschrikken & Temperen / Inductieharding |
| Hardheid | 230-260 HB |
| STAALCODEGRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
