| Place of Origin: | CHINA |
|---|---|
| Merknaam: | YIZGEAR |
| Minimum Order Quantity: | 200 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 30 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Steel Type: | Forging Steel | Manufacture Type: | Gear Milling |
|---|---|---|---|
| Tooth Profile: | Spiral | Spiral Angle: | 20° |
| Material: | Steel | Method: | Gear Grinding |
| Markeren: | Lange levensduur spiraalbevelversnellingen,Lange levensduur Spiraalbevelversnellingen,Contactspanningsverdeling Spiraalbevelversnellingen |
||

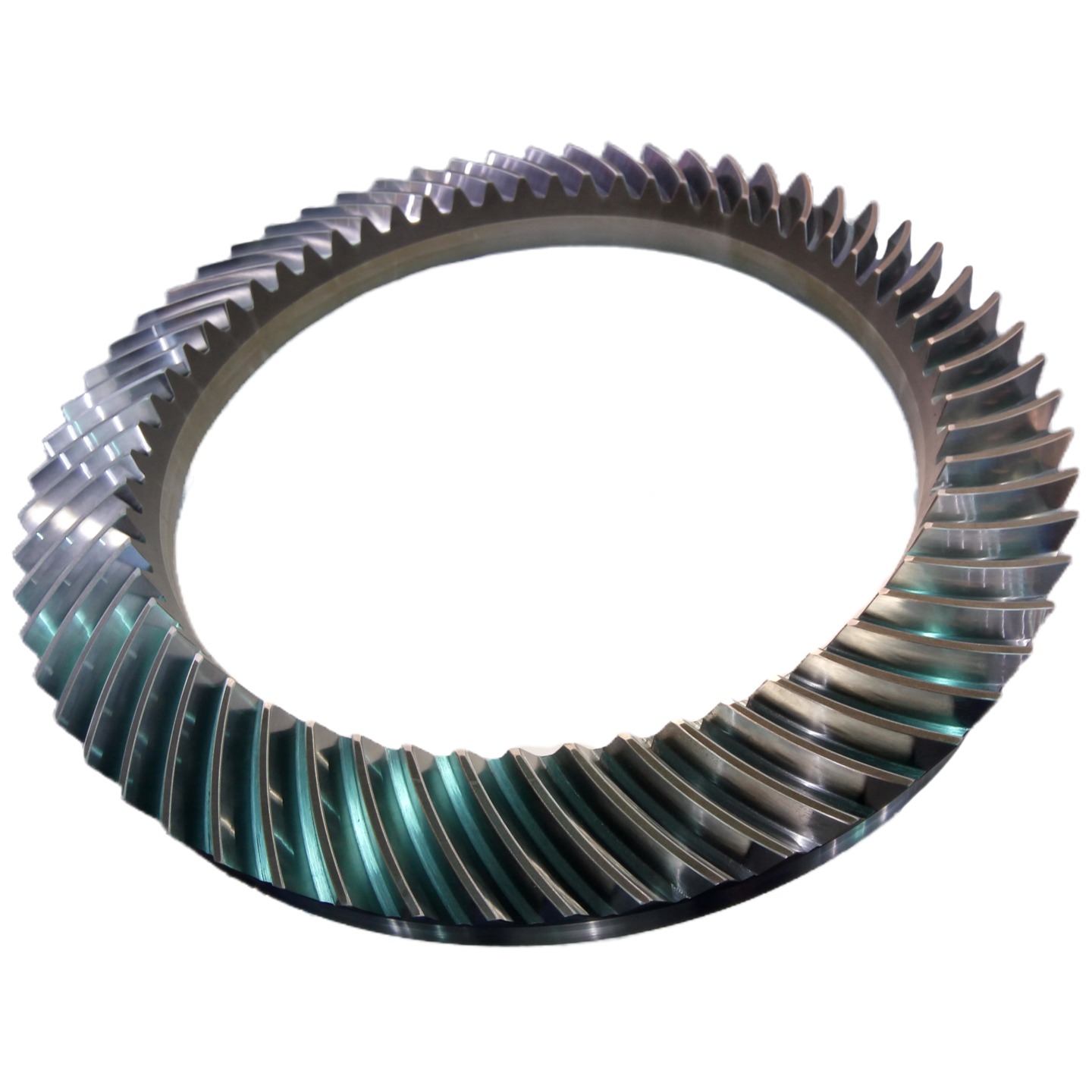

1) Beschrijving van spiraalbevelgereedschap
Spiraalvormige scharnieren zijn scharnieren met tandlijnen in de vorm van een spiraalcurve.
gebruikt voor de stroomoverdracht tussen elkaar kruisende assen.
2) Kenmerken van spiraalbevelversnelling
a) Het spiraalvormige tandontwerp vergroot de contactverhouding, wat resulteert in een soepelere transmissie.
b) De optimale spanningsverdeling bij contact met het tandoppervlak verlengt de levensduur.
c) Ze kunnen hogere rotatiesnelheden en laadcapaciteiten weerstaan.
3) Werkingsbeginsel van spiraalvormig bevelgebouw
Door de geleidelijke maaiing van het spiraalvormige tandprofiel worden inslag en trillingen verminderd.
een continue stroomoverdracht mogelijk maken.
4) Toepassing van spiraalbevelgeweren
Hoogprecisie werktuigmachines, gezamenlijke aandrijvingen van industriële robots.
| Producten | Spiraalversnellingsbakken |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Gleason |
| Vervaardiging | Vervaardiging van gereedschappen |
| Tanden knarsen | √ |
| Module (M) | Gewoon |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | Gewoon |
| Loodhoek | Gewoon |
| Genauigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Vervaardiging en vervaardiging van elektrische apparatuur
Inspectie van het slijpen door warmtebehandeling
