| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 100 sets |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| Markeren: | 20 graden drukwinkel visgraattandwielen,Hoog rendement visgraattandwielen,Hoge snelheid heringbone tandwielen |
||

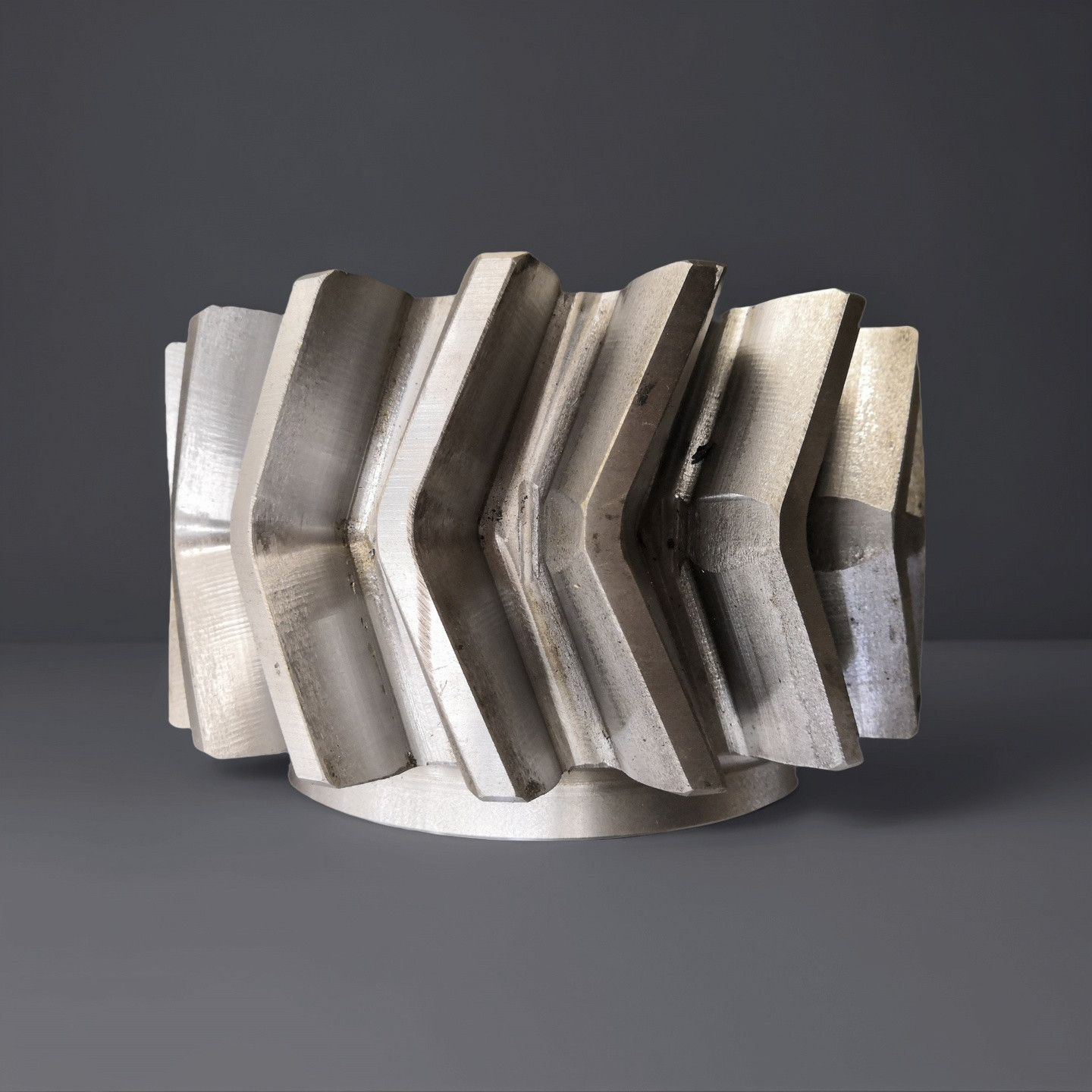

Het visbeen is een speciaal soort vistuig dat twee spiraalvormige versnellingen met gelijke spiraalhoeken combineert
Het tandprofiel is in de vorm van een persoon.
Het zendt stroom door verweven spiraalvormige tanden en elimineert axiale krachten.
Het heeft de eigenschap van een continu messen, wat resulteert in een hoge mate van overlap tijdens de transmissie;
de symmetrische spiraalvormige tanden aan beide zijden annuleren de askrachten, waardoor een sterke bedrijfsstabiliteit wordt gewaarborgd;
En tijdens het overdrachtsproces is er weinig trilling en lawaai.
3)Voordeel van vistuig
In vergelijking met rechte tandwielen is de overbrenging van het visbeen stabieler en heeft het een hogere draagkracht.
in vergelijking met gewone spiraalratten kan het het probleem van de askracht effectief oplossen en de levensduur van de apparatuur verlengen;
de transmissie-efficiëntie is hoog en bedraagt meer dan 98%.
4)Aanwending van vistuig
Het wordt vaak gebruikt in transmissie-systemen met een hoog vermogen en hoge snelheid, zoals de aandrijfsystemen van schepen,
de transmissietoestellen van grote industriële stoomturbines, alsmede grote mechanische apparatuur in de mijnbouw
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de maatregelen die zij heeft genomen om de ontwikkeling van de energievoorziening te bevorderen.
| Producten | Vervoer van vis |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische uitrusting |
| Vervaardiging van tandwielen | Vervaardiging van toerusting |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 12 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 20° |
| Helixhoek (β) | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid van het oppervlak | 230-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
