| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 1 set |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Gear Profile: | Herringbone Gear | Application: | Power transmission |
|---|---|---|---|
| Heat Treatment: | Quenching & Tempering | Helix Angle: | 20° |
| Shape: | Cylindrical | Accuracy: | High precision |
| Markeren: | Werkomstandigheden met een hoge intensiteit,Vervaardiging met een hoge intensiteit,Windturbinegenerator Herringbone tandwielen |
||
| Tandwielprofiel | V-tandwiel |
| Toepassing | Krachtoverbrenging |
| Warmtebehandeling | Afschrikken & Temperen |
| Spiraalhoek | 20° |
| Vorm | Cilindrisch |
| Nauwkeurigheid | Hoge precisie |

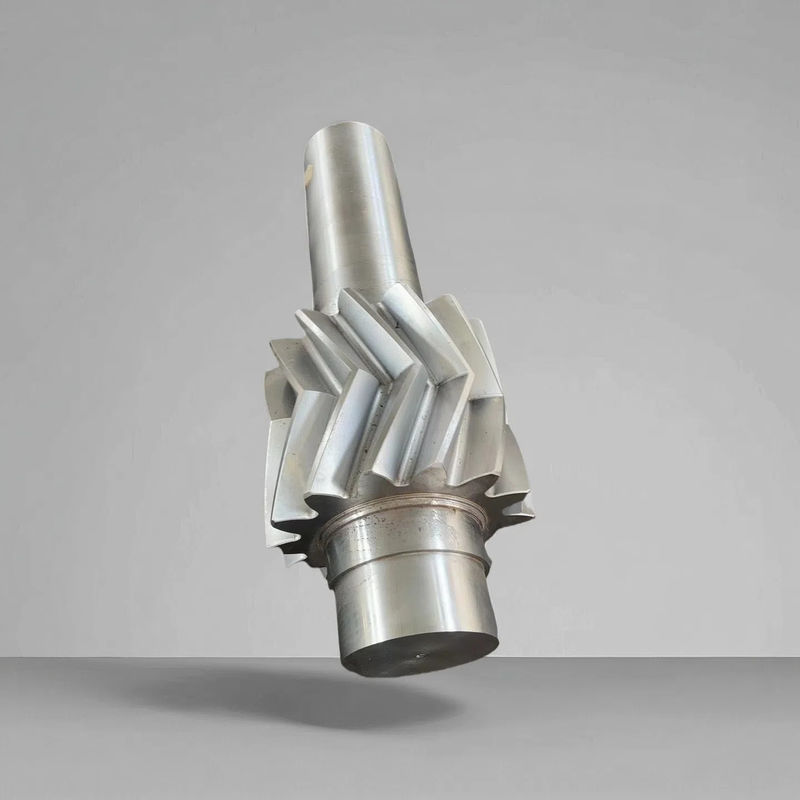

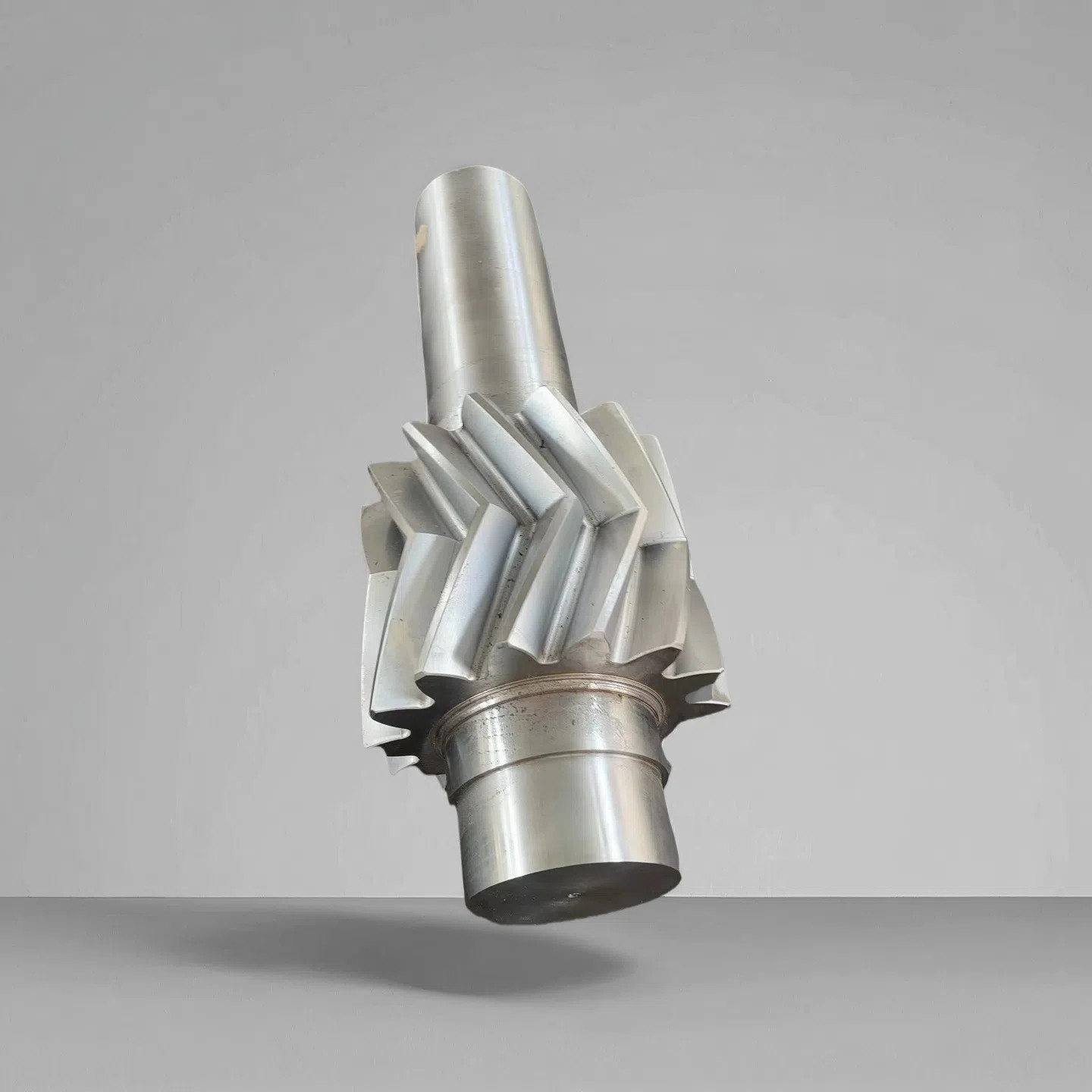

V-tandwielen zijn precisie mechanische componenten ontworpen voor veeleisende toepassingen. Hun unieke dubbele helix ontwerp biedt superieure krachtoverbrenging mogelijkheden terwijl axiale stuwkracht geminimaliseerd wordt.
| Op maat gemaakt | Beschikbaar (√) |
| Type tandwielprofiel | Cilindrisch tandwiel |
| Tandwielvervaardiging | Tandwiel frezen |
| Tandwiel slijpen | Beschikbaar (√) |
| Module (M) | 12 |
| Aantal tanden (Z) | Aangepast |
| Drukhoek (α) | 20° |
| Spiraalhoek (β) | Aangepast |
| Tandnauwkeurigheidsklasse | ISO 8-9 Klasse |
| Warmtebehandeling | Afschrikken & Temperen |
| Oppervlakkige hardheid | 230-260 HB |
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
