| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 1 set |
| Prijs: | 300＄ |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Metode: | Toestel het Hobbing | De richting: | Linkerhand |
|---|---|---|---|
| Type staal: | Smeden van staal | Type: | Handleiding |
| Tandaantal: | 32 | Drukhoek: | 20° |
| Markeren: | Op maat gemaakte spiraalbevelversnelling,Gleason Spiral Bevel Gear,32 Spiraalspiraalbanden |
||

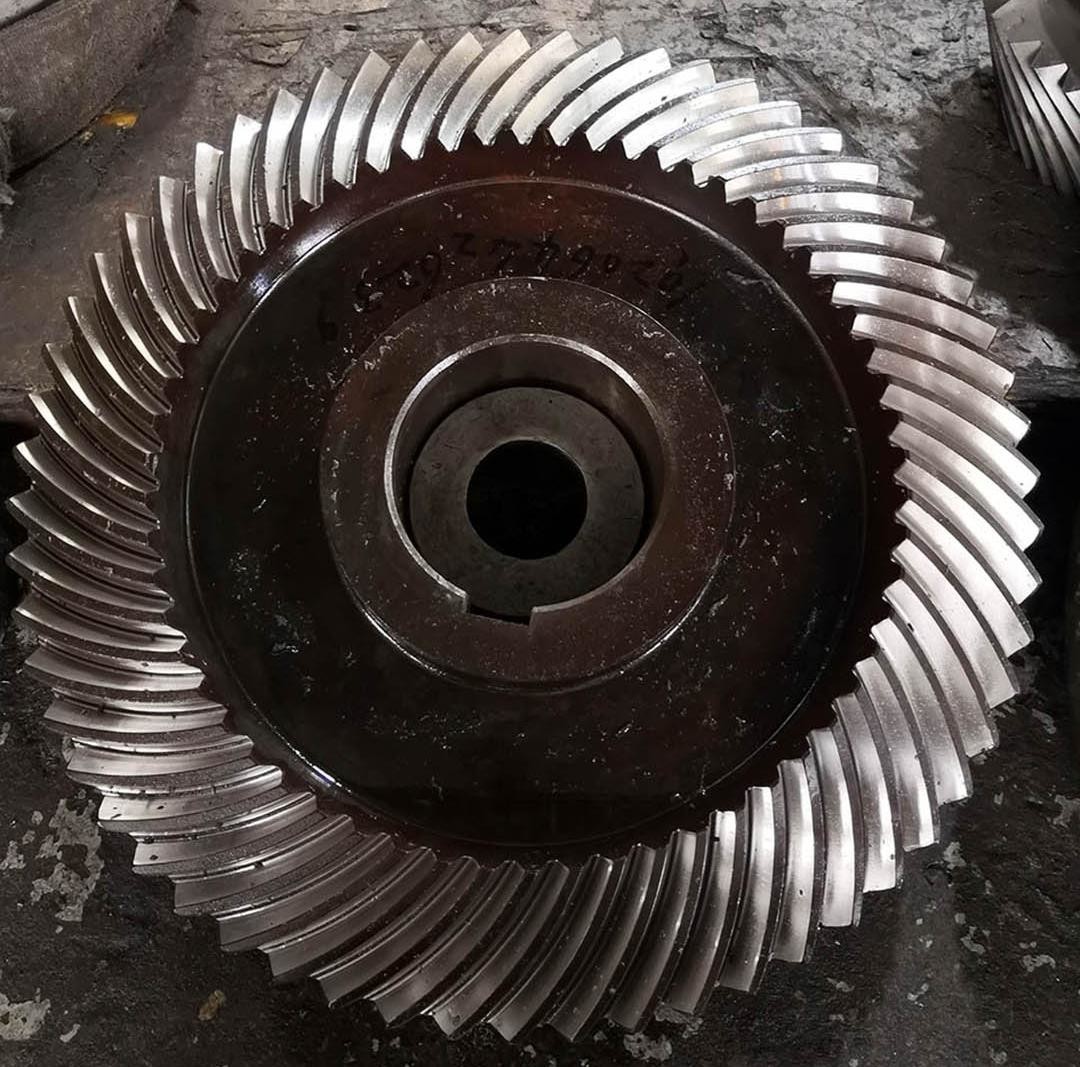

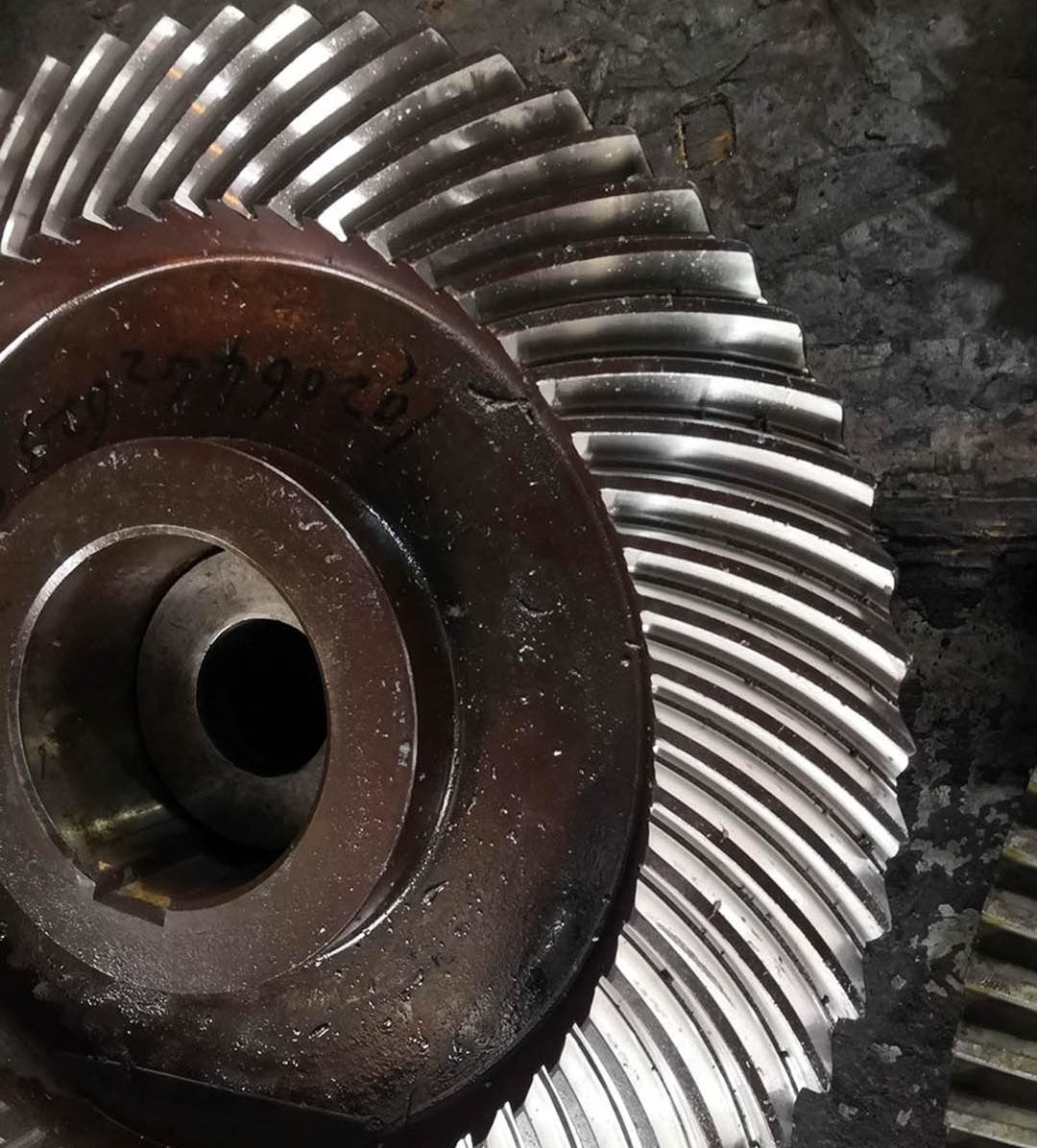

1) Beschrijving van spiraalbevelgereedschap
Een spiraalbevel is een soort tandwiel die wordt gebruikt om kracht en beweging tussen elkaar kruisende assen over te brengen
(meestal op 90 graden), en het tandprofiel is in een spiraal verdeeld.
2) Kenmerken van spiraalbevelversnelling
a)Het gebruikte een spiraalvormig gebitsprofiel, waarbij het contact tussen de tandoppervlakken geleidelijk groeide.
In plaats van plotseling te botsen.
b) Het aantal tanden dat gelijktijdig met elkaar in verband komt, is groter en het overdrachtsproces is meer continu.
| Producten | Spiraalversnellingsbakken |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Gleason |
| Vervaardiging | Vervaardiging van gereedschappen |
| Tanden knarsen | √ |
| Module (M) | 16 |
| Aantal tanden (Z) | 32 |
| Drukhoek (α) | 20° |
| Loodhoek | 15° |
| Genauigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Productieapparatuur
Productieproces
Vervaardiging en vervaardiging van elektrische apparatuur
Inspectie van het slijpen door warmtebehandeling
