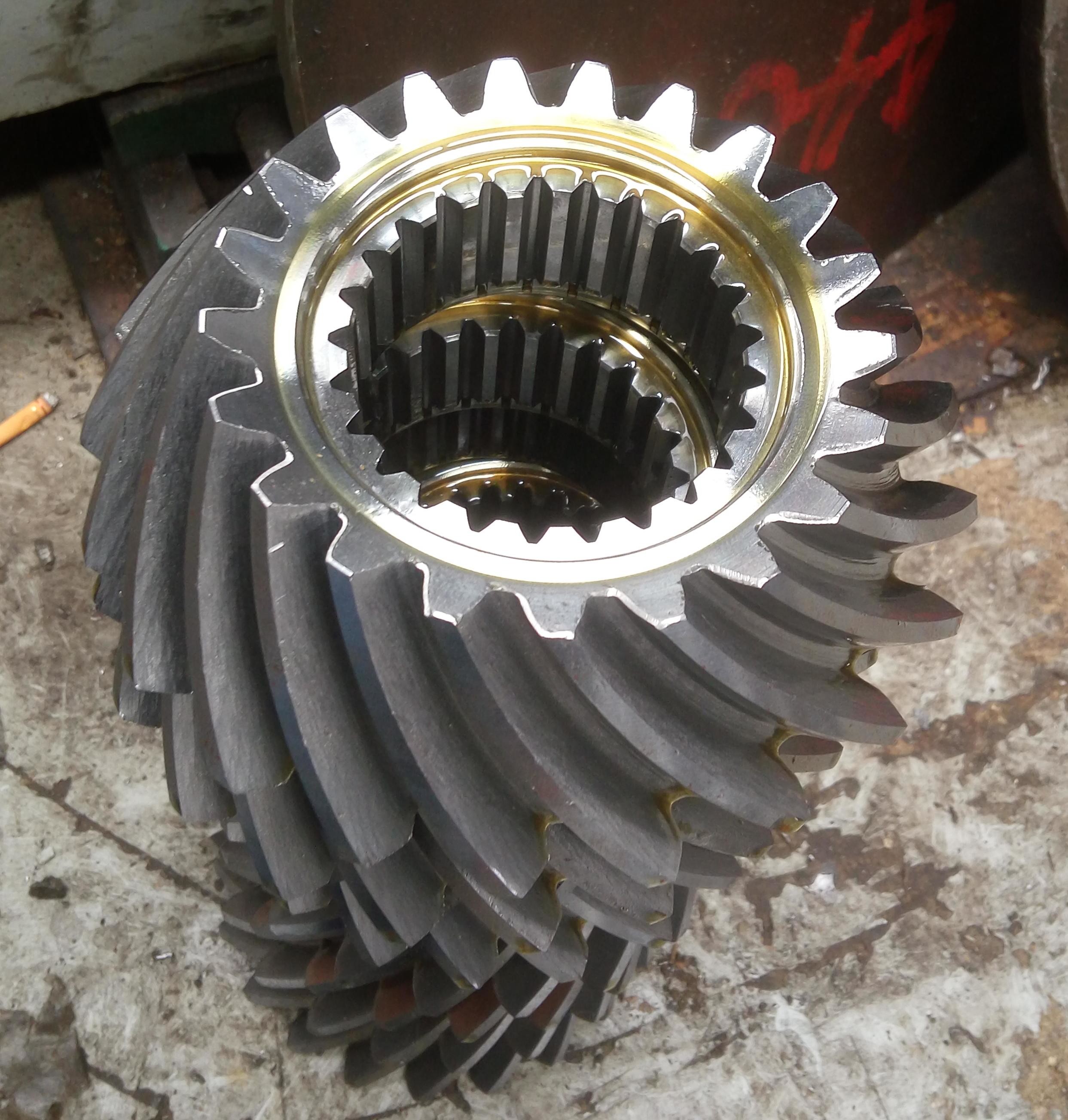

21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte
  • 21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte
21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte

21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte

Plaats van herkomst China
Merknaam YIZGEAR
Productdetails
Tandennummer:
21
Materiaal:
20crmnti
Profietype:
Gleason
Productiemethode:
Versnellingslijpen
Drukhoek:
20 °
Helixhoek:
25 °
Oppervlakte hardheid:
HRC58-62
Markeren:

21 Tanden Spiraal Bevel Gear

,

Gelimiteerde ruimte-spiraal-bevelversnelling

,

Innerlijke tanden Spiraal Bevel Gear

Betaling en verzendvoorwaarden
Min. bestelaantal
2 sets
Verpakking Details
Kist van triplex
Levertijd
60 dagen
Betalingscondities
L/C, T/T
Levering vermogen
500 Reeksen/Maand
Productbeschrijving
1) Beschrijvingen van spiraalvormige bevelversnellingen met binnentanden

De spiraalvormige scheefversnellingen met binnentanden zijn een speciaal type versnellingsconstructie, waarvan de tandoppervlakken zich aan de binnenkant van het versnellingsapparaat bevinden (d.w.z. de binnenste tandring).en ze mesh met de externe schommel tandwielenDeze structuur is van toepassing op scenario's met beperkte ruimte of speciale transmissie-opstellingen.

2) Kenmerken van spiraalvormige bevelversnellingen met interne tanden
a) Compact ontwerp: het ontwerp van de binnentanden vermindert het totale volume van het transmissiesysteem doeltreffend, met name geschikt voor de behoeften van smalle installatieruimten;
b) Hoog draagvermogen: het mescontactoppervlak van de spiraalvormige schommelversnellingen is groter en ze hebben een sterkere slagweerstand in vergelijking met rechte schommelversnellingen;
c) Vloeiende transmissie: De spiraalvormige tanden gebruiken een progressieve maasketting, waardoor de trillingen en het geluidsniveau aanzienlijk kunnen worden verminderd;
d) Efficiënte transmissie: het geoptimaliseerde tandprofielontwerp kan de wrijvingsverliezen effectief verminderen en de transmissie-efficiëntie kan meer dan 95% bereiken;
3) Toepassingen van spiraalvormige bevelbanden met interne tanden
Typische toepassingsscenario's zijn onder meer differentiales voor auto's, industriële reducers, ruimtevaartapparatuur en robotgewrichten, enz.
Producten Spiraalvormige bevelversnellingen met binnentanden
Op maat gemaakt √
Materiaal 20CrMnTi
Vervaardiging van tandwielen Vervaardiging van gereedschappen
Tanden slijpen met tandwielen √
Module (M) 16
Aantal tanden (Z) 21
Drukhoek (α) 20°
Loodhoek 25°
Genauigheidsgraad ISO 6 graad/ AGMA 11 Grade
Warmtebehandeling Verkoeling
Hardheid van het oppervlak 58-62HRC



Vergelijking van de staalklassen
CHINA/Verenigd Koninkrijk ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Productieapparatuur

21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 021 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 121 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 2

21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 321 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 421 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 5

Productieproces

21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 621 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 721 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 8

Vervaardiging en vervaardiging van elektrische apparatuur

21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 921 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 1021 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 11

Inspectie van het slijpen door warmtebehandeling

21 Tanden Spiraal Bevel Gear met interne tanden voor beperkte ruimte 12

Taggen:

spiraalvormige konische tandwielen,

Spiraalvormige Transmissietoestellen,

Schuine rand Spiraalvormig Toestel
