| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Certificering: | QC |
| Modelnummer: | SP23102505 |
| Min. bestelaantal: | 5 PCs |
| Prijs: | $300/ Piece |
| Verpakking Details: | triplexkrat |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Toesteltype: | Gleason | Het werk Hoek: | 90° |
|---|---|---|---|
| Vervaardigingsvorm: | Toestelmalen | Vervaardiging van toerusting: | - Ja, dat klopt. |
| DP: | 5 | Toestelbreedte: | 125 mm |
| Markeren: | AISI 8620 Spiraalversnellingsarrangement,Tanden snijden met een spiraalvormige bevelband,Vervaardiging uit legeringsstaal |
||

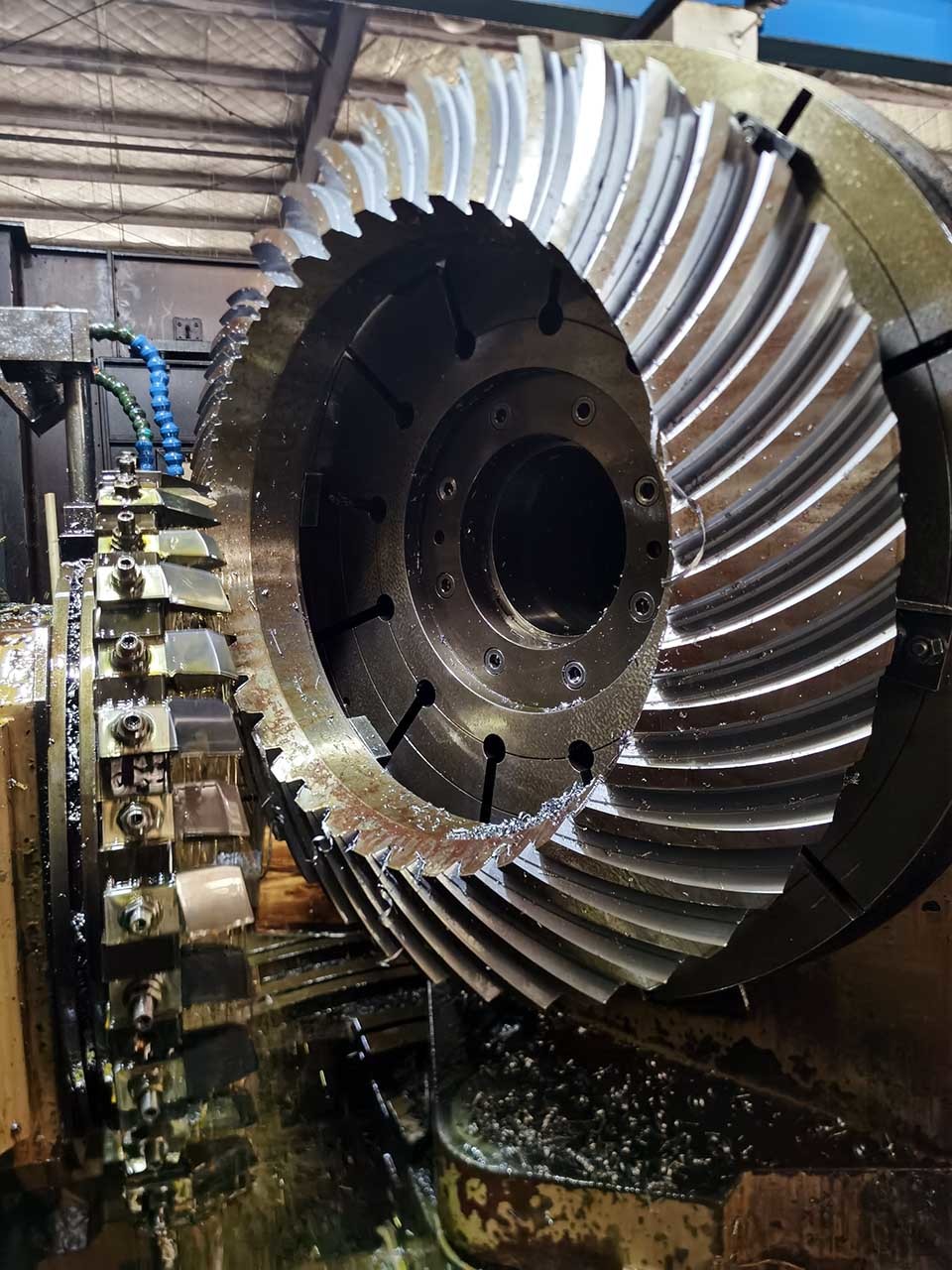

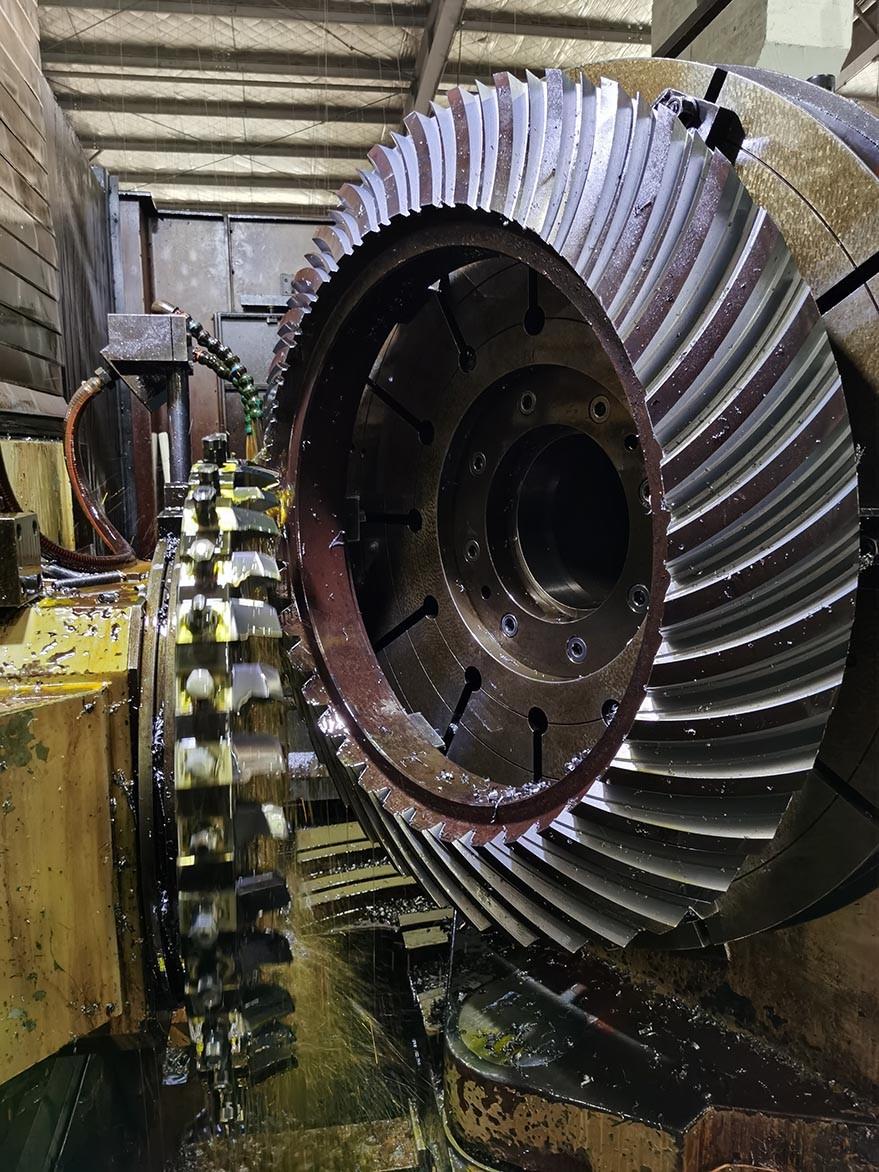

Spiraalbevel tandensnijmateriaal legeringsstaal AISI 8620
Bijzondere kenmerken van spiraalbevelversnelling
Verscheidenheid in schachthoeken:
Spiraalvormige schuifversnellingen kunnen een breed scala aan schachthoeken, meestal 90 graden, onderbrengen, waardoor ze veelzijdig zijn voor verschillende mechanische systemen.
Ze worden meestal gebruikt in toepassingen waar kruisende assen kracht en beweging op specifieke hoeken moeten overbrengen.
Efficiënt vermogen:
Het spiraalvormige tandprofiel van deze tandwielen helpt bij het minimaliseren van wrijving en het verbeteren van de efficiëntie van de krachtoverdracht.
De geleidelijke tandbinding vermindert het glijdend contact tussen de tanden, wat resulteert in minder energieverlies en een hogere algehele efficiëntie.
Hoge nauwkeurigheid en nauwkeurigheid: Spiraalvormige schommelversnellingen vereisen nauwkeurige productieprocessen om een goede tandverbinding, uitlijning en optimale prestaties te garanderen.
Bij de productie van de tanden zijn gespecialiseerde bewerkingstechnieken en strenge kwaliteitscontrolemaatregelen nodig om de gewenste tandgeometrie, dimensie-nauwkeurigheid en oppervlakteafwerking te bereiken.
| Producten | Spiraalbevelversnelling |
| Op maat gemaakt | √ |
| Materiaal | 18CrNiMo7/17CrNiMo6 |
| Vervaardiging van tandwielen | Vervaardiging van gereedschappen |
| Diameterpijl | 5 |
| Module (M) | |
| Aantal tanden (Z) | 32 |
| Drukhoek (α) | 20° |
| Loodhoek | 35° |
| Genauigheidsgraad | AGMA 10-11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
