| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB22112601 |
| Min. bestelaantal: | 2 sets |
| Prijs: | $300/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 sets/maand |
| Totale lengte: | 318 | Schachthoek: | 90° |
|---|---|---|---|
| Module: | 7 | Materiaal: | SAE 4320 |
| Hoogtehoek: | 13° 45' | Gezichtshoek: | 16° 56' |
| Markeren: | Stalen spiraalvormige conische tandwielas Helix,SAE 4320 spiraalvormige conische tandwielen,hoek 35 ° spiraalvormige conische tandwielen |
||

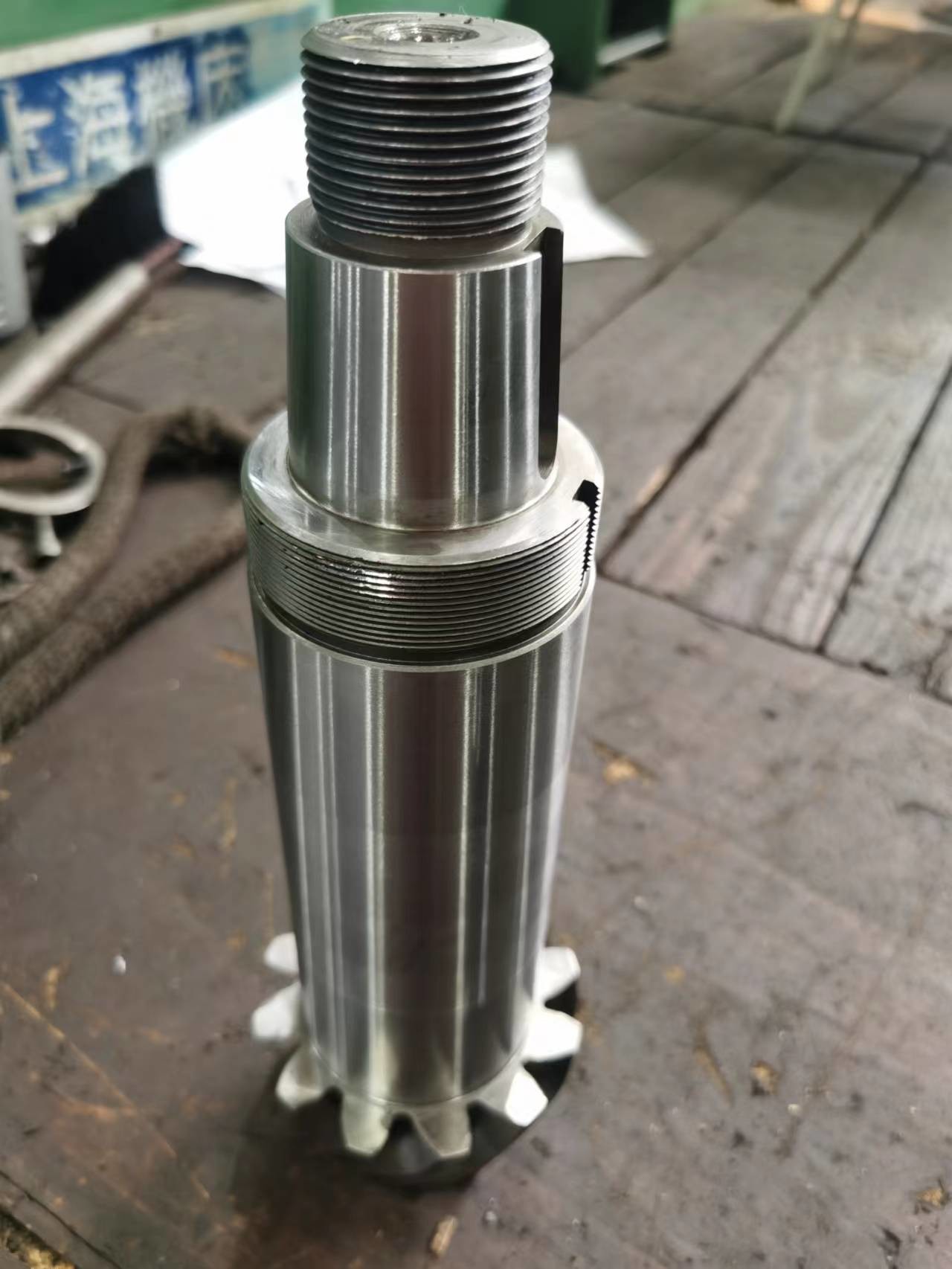

1) Beschrijving van de as van het spiraalvormige conische tandwiel
Dientes 12
Monometers
Drukhoek 20°
Hoek van de helix 35°
2) Vervaardiging van spiraalvormige conische tandwielen
Altura 13.21
Diameter Buiten 100.54
Diametro De Paso 84.00
Thermische behandeling van cementatie 58-62 HRC
Diepte van de laag 0,8 tot 1,0 mm
Kernduur 35-42 HRC
Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan de waarde van alle gebruikte materialen
| Producten | Spiraalbevelversnellingsas |
| Op maat gemaakt | √ |
| Materiaal | SAE 4320 |
| Vervaardiging van tandwielen | Vervaardiging van gereedschappen |
| Tanden slijpen met tandwielen | √ |
| Module | 7 |
| Aantal tanden (Z) | 12 |
| Drukhoek (α) | 20° |
| Loodhoek | 35° |
| Tanden nauwkeurigheidsgraad | ISO 6 Grade/ AGMA 11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
