SAE 4340 het Gesmede Toestel 230-260HB van de Staal Dubbele Spiraalvormige Visgraat

SAE 4340 Forged Steel Double Helical Herringbone Gear 230-260HB

Basisinformatie

Plaats van herkomst:	China
Merknaam:	YIZGEAR
Modelnummer:	HB22082601

Min. bestelaantal:	1 PC
Prijs:	$500/ Piece
Verpakking Details:	Triplexkrat
Levertijd:	72 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	300 PCs/Maand

Beste prijs Contact nu

Gedetailleerde informatie

Profieltype:	visbestanden	Materiaal:	SAE 4340
Hardheid:	230-260HB	Breedte:	110 mm
module:	Module 5-25	Vervaardiging:	Toestelmalen
Markeren:	SAE 4340 Dubbel Spiraalvormig Visgraattoestel , SAE 4340 Spiraalvormig Visgraattoestel , 260HB dubbel Spiraalvormig Toestel

Productomschrijving

SAE 4340 Gesmeed Stalen Dubbele Spiraalvormige Visgraattandwiel 230-260HB

Productspecificaties

Kenmerk	Waarde
Profieltype	Visgraattandwiel
Materiaal	SAE 4340
Hardheid	230-260HB
Breedte	110mm
Module	5-25 Module
Productiebewerking	Tandwiel Frezen

Productbeschrijving

SAE 4340 Gesmede Stalen Transmissieonderdelen Visgraattandwielen Dubbele Spiraalvormige Tandwielen

1) Kenmerken van Visgraattandwiel
De stuwkracht van de ene helft van het visgraattandwiel wordt in evenwicht gebracht met de andere helft. Het visgraattandwiel heeft geen axiale stuwkracht.

2) Visgraattandwiel Beschrijving
Visgraat is een speciaal type dubbel spiraalvormig tandwiel, zonder centrale ruimte tussen de linker- en rechter spiraalvormige tandwielen.

3) Productieproces

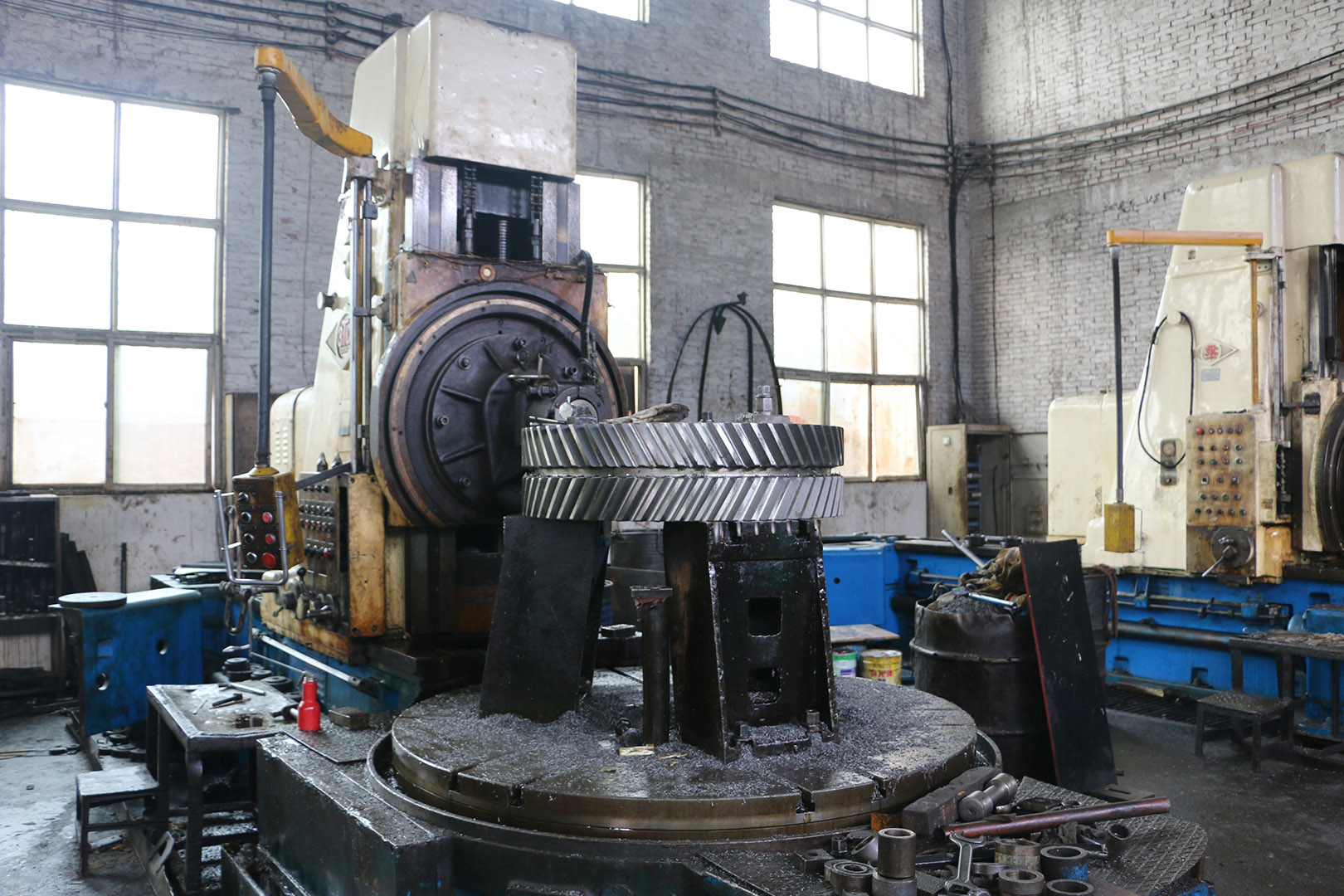

Visgraattandwielen worden vervaardigd met behulp van tandwielfreesmachines of tandwielvormmachines.

Producten	Visgraattandwielset
Op Maat Gemaakt	√
Tandwiel Profieltype	Cilindrisch Tandwiel
Tandwiel Tandbewerking	Tandwiel Frezen
Tandwiel Slijpen	√
Module (M)	5-25 Module
Aantal Tanden (Z)	Aangepast
Drukhoek (α)	20°
Spiraalhoek (β)	Aangepast
Tandnauwkeurigheidsklasse	ISO 8-9 Klasse
Warmtebehandeling	Afschrikken & Temperen
Oppervlaktehardheid	230-260 HB

Staalcode Grades Vergelijking

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	1045	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
