| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS22082601 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $850.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 60 Dagen |
| Betalingscondities: | L/C, D/P, Western Union, T/T |
| Levering vermogen: | 300 Stukken/maand |
| Materiaal: | 20CrNiMoA | Module: | 4 |
|---|---|---|---|
| Spiraalvormige hoek: | 18° | Tandnauwkeurigheid: | De Rang van ISO 6 |
| Lange: | 2000 mm | Drukhoek: | 20° |
| Markeren: | Spiraalvormige Toestelschacht 14 Module,De drijfas van de 18 Graad rechte hoek,Schacht van het Rechte hoek de Spiraalvormige Toestel |
||

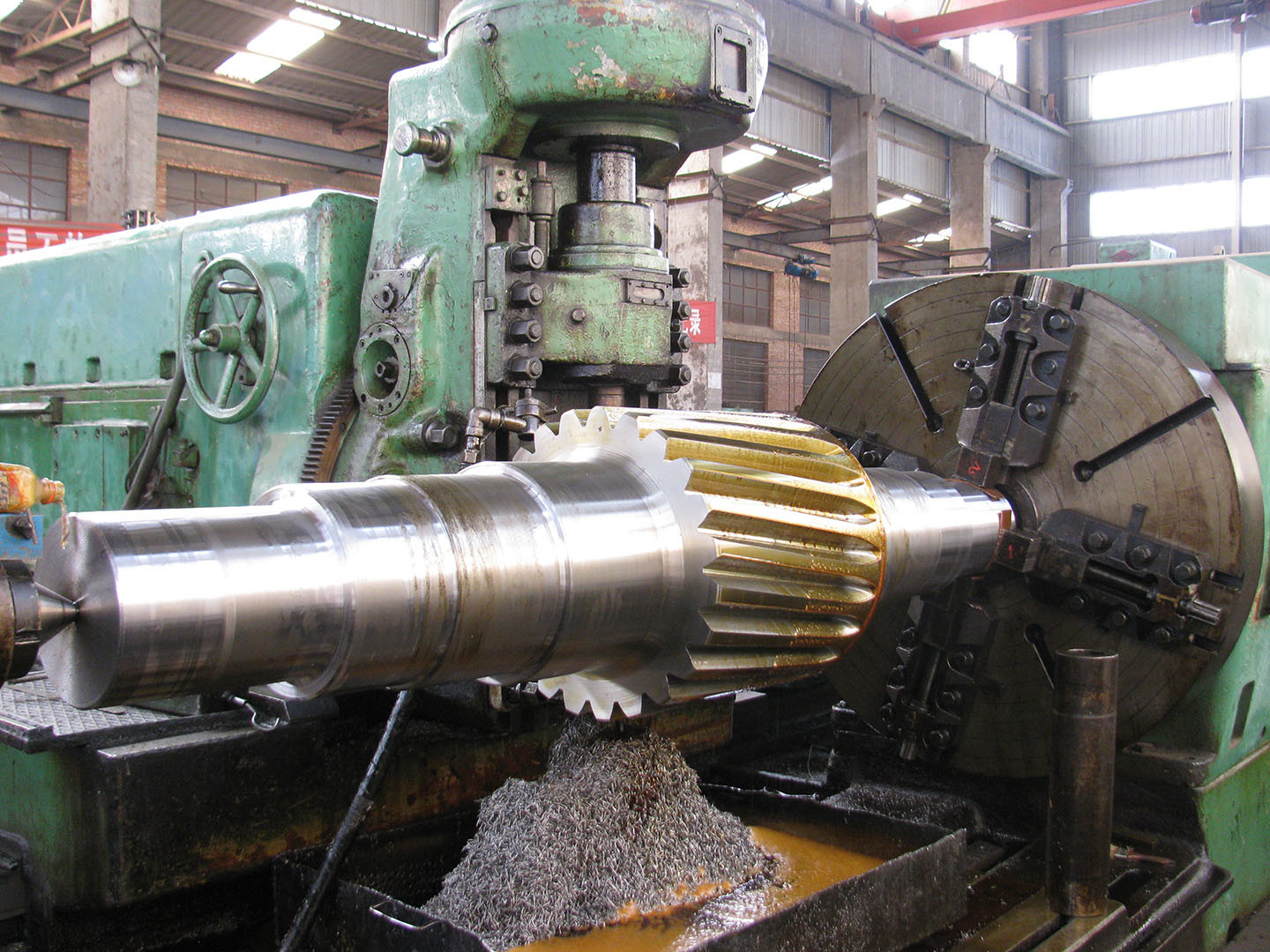

Onderdelen van de transmissie - 14 Module Rechterhandse hoofddrijving Helicale versnellingsas
1) Kenmerken van spiraalvormige tandwielen
Helicale tandwielen zijn vaak de standaardkeuze in toepassingen die geschikt zijn voor sporen tandwielen, maar hebben niet-parallelle assen.
Ze worden ook gebruikt in toepassingen die hoge snelheden of hoge belasting vereisen.
Ongeacht de belasting of de snelheid zorgen ze over het algemeen voor een soepeler en stiller gebruik dan de spurs.
Behalve een soepelere beweging, een hogere snelheid en minder lawaai, is er nog een voordeel
dat spiraalvormige tandwielen De mogelijkheid om over spurschoenen te rijden, is de mogelijkheid om te worden gebruikt met parallelle of niet-parallelle (kruisende) assen.
Helicale tandwielen met parallelle assen vereisen dezelfde spiraalhoek, maar tegenovergestelde handen (d.w.z. rechtshandige tanden versus linkshandige tanden).
| Producten | Linkshandige spiraalvormige versnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| VervaardigingTandenVervaardiging | Vervaardiging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 14 |
| Aantal tanden (Z) | 17 |
| Drukhoek (α) | 20° |
| Loodhoek | 18° |
| Genauigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
