| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB22082104 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $70/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| DP: | 1.8 | Hoogtediameter: | Φ508 |
|---|---|---|---|
| Buitendeursdiameter: | Φ531.03 | Hoogtehoek: | 36°52'12" |
| Gezichtshoek: | 38° 49'2 " | Hoek van de wortel: | 35°12'45" |
| Markeren: | DP1.8 spiraalvormige Konische Tandwielen,Spiraalvormige Konische Tandwielen AGMA 10-11,het Systeem Konisch Tandwiel van 36T Gleason |
||

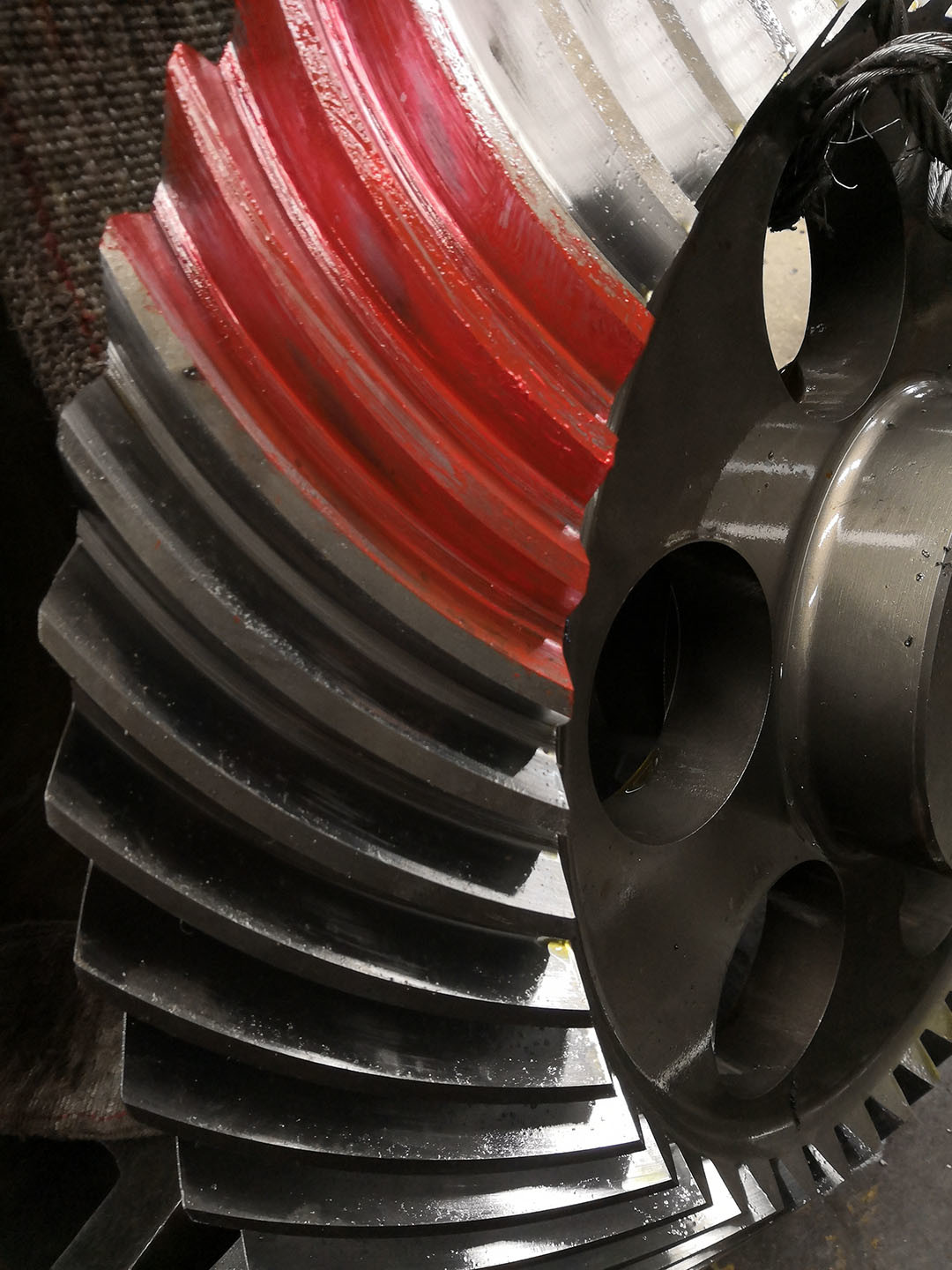

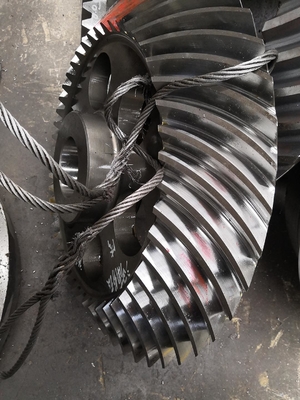

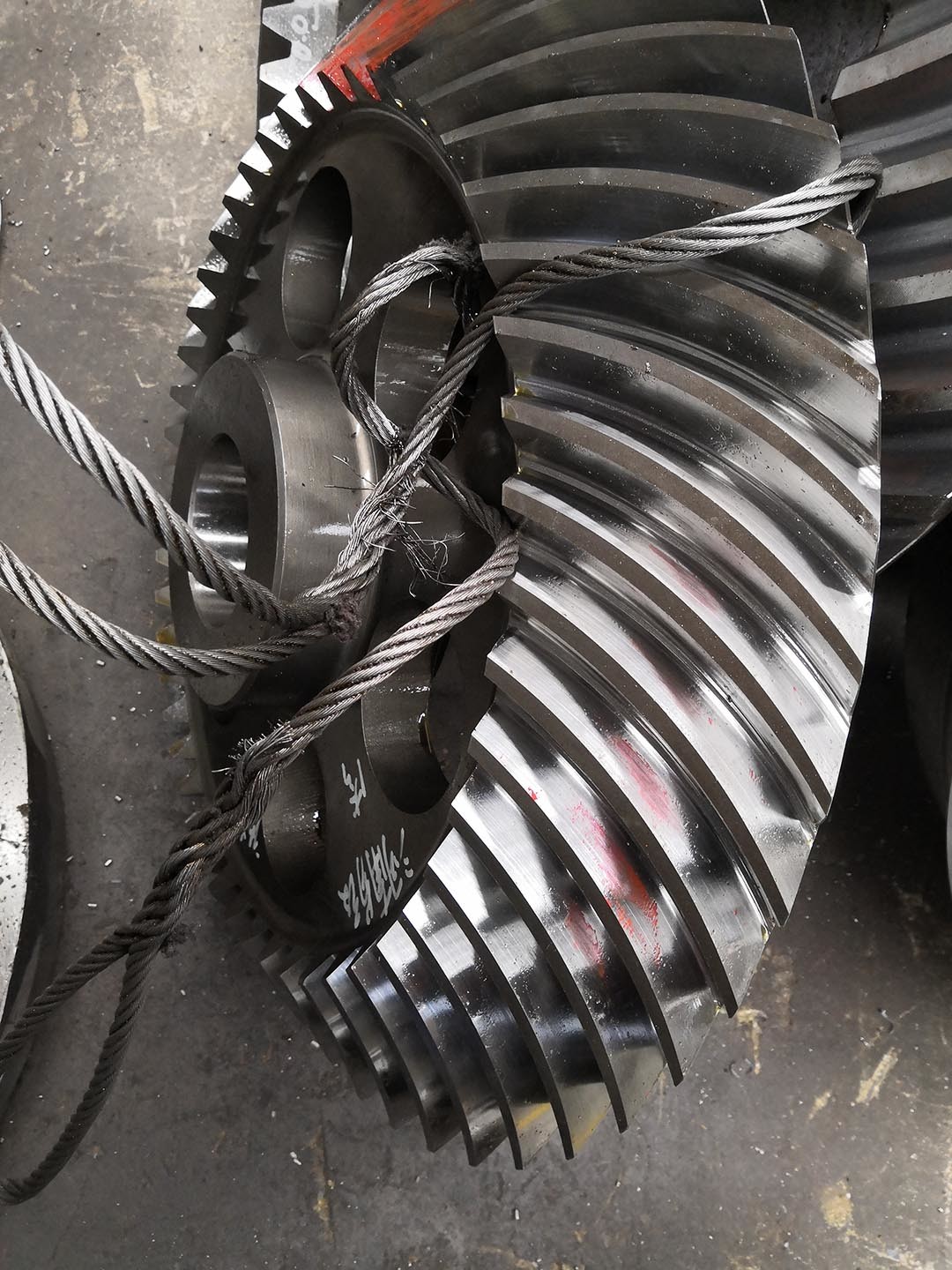

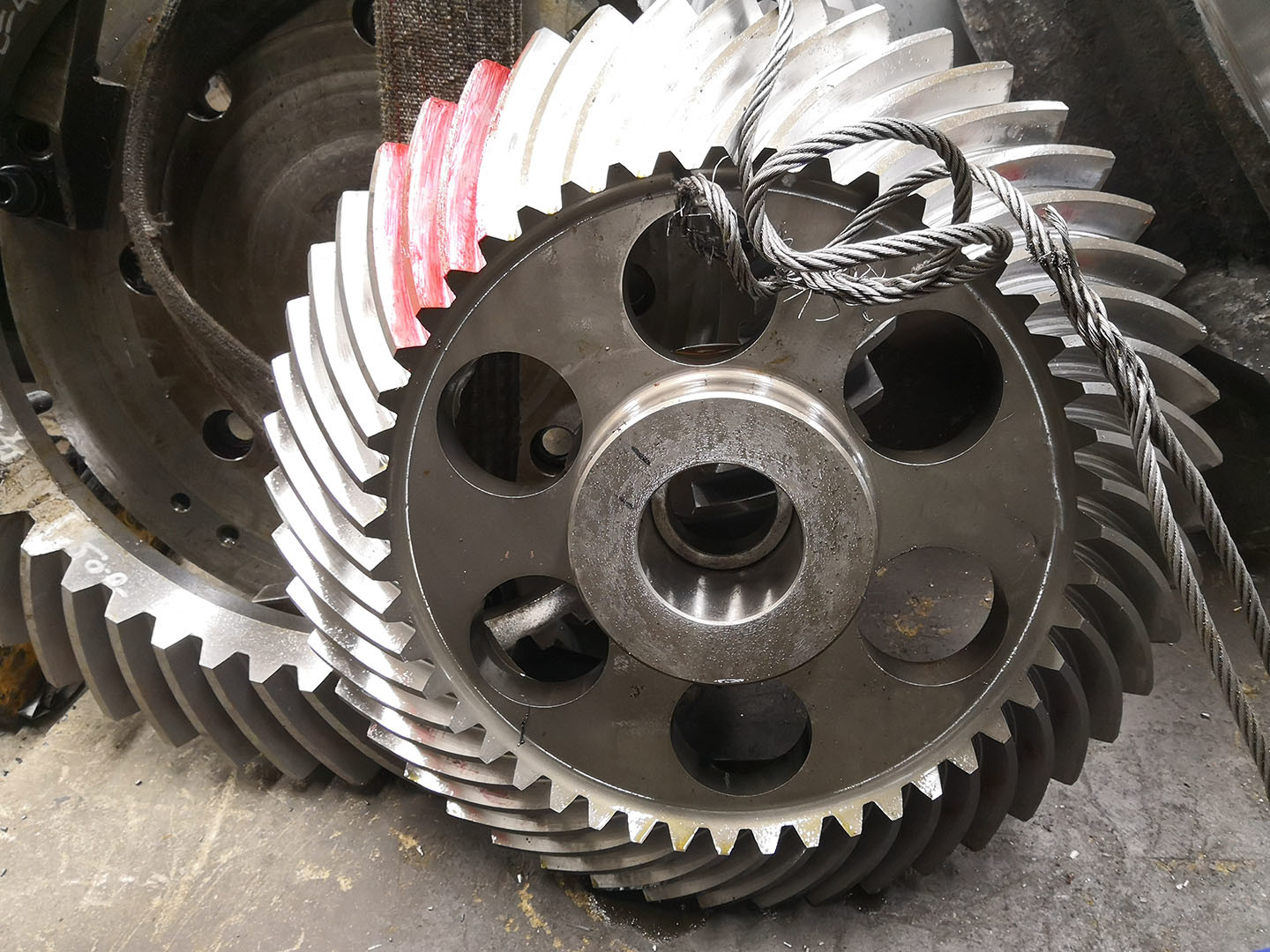

1) Kenmerken van spiraalbevelgeweren
Spiraalvormige scheefversnellingen zijn steeds populairder geworden vanwege hun hoge verplaatsingscapaciteit onder spanning.
Bij hoge snelheden of indien een geringe losheid vereist is, wordt de harde schil of het schuurproces uitgevoerd nadat de
| Producten | Spiraalbevelversnelling |
| Op maat gemaakt | √ |
| Materiaal | SAE 4320/ 20CrNi2MoA |
| Vervaardiging van tandwielen | Vervaardiging van gereedschappen |
| Diameterpijl | 1.8 |
| Tanden slijpen met tandwielen | √ |
| Aantal tanden (Z) | 36 |
| Drukhoek (α) | 20° |
| Loodhoek | 35° |
| Genauigheidsgraad | AGMA 10-11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
