| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS220806003 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $35.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 60 Dagen |
| Betalingscondities: | L/C, D/P, Western Union, T/T |
| Levering vermogen: | 300 Stukken/maand |
| materiaal: | 20CrMnTi | Merk: | OEM |
|---|---|---|---|
| lengte: | 337 mm | Profieltype: | Spiraalvormig Toestel |
| Hardheid: | 58-62 HRC | Hardheidslaag: | 0.5-0.8 mm |
| Markeren: | 2.5 het Toestelschacht van de moduletransmissie,Spiraalvormige de Latschacht van 17 T,Schacht van het transmissietoestel 17 T |
||

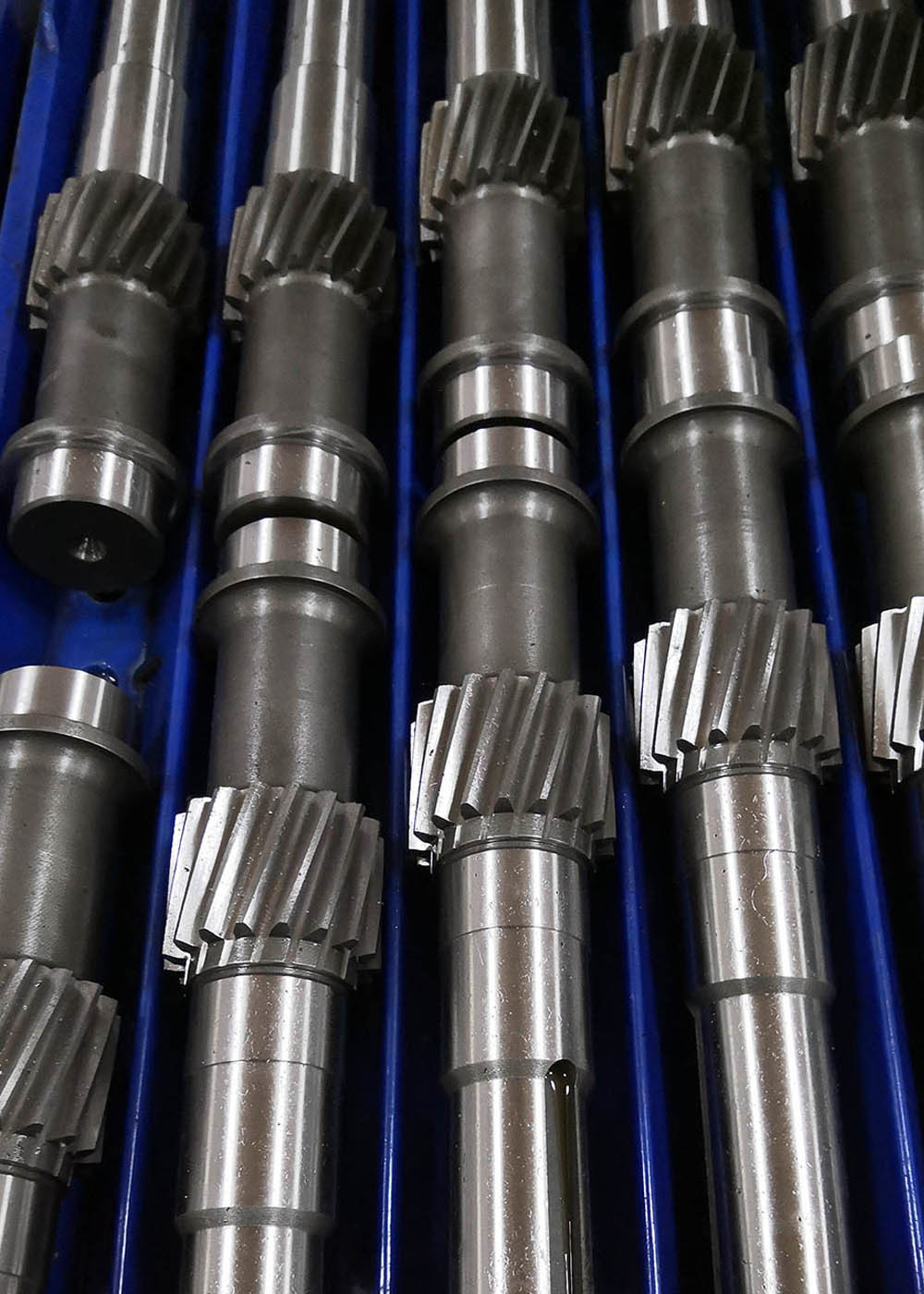

2.5 Module 17 T Spiraalvormige Tandwielas Voor As-gemonteerde Snelheidsreductoren
1) Toepassing van Spiraalvormige Tandwielas
De spiraalvormige tandwielassen worden veel gebruikt voor versnellingsbakken en snelheidsreductoren.
Tandwielassen kunnen worden gemonteerd met as-koppelingen of lagers om het krachtoverbrengingssysteem aan te drijven.
2) Productieproces van Spiraalvormige Tandwielas
a) Smeden van Staal
b) Afschrikken en ontlaten van materiaal
c) Ruw draaien
d) Fijn draaien
e) Vertanding
f) Warmtebehandeling (Carboneren)
g) Tandwiel slijpen
h) Oppervlakteslijpen
i) Inspectie
j) Verpakking
| Producten | Spiraalvormige Tandwielas |
| Op Maat Gemaakt | √ |
| Tandprofiel Type | Cilindrisch Tandwiel |
| TandwielTandenProductie | Tandwiel Frezen/Tandwiel Vertanding/Tandwiel Vormen |
| Tandwiel Tanden Slijpen | √ |
| Module (M) | 3 |
| Aantal Tanden (Z) | 17 |
| Drukhoek (α) | 20° |
| Spoedhoek | 15° |
| Nauwkeurigheidsklasse | ISO 6-7 Klasse |
| Warmtebehandeling | Carboneren |
| Oppervlakt hardheid | 58-62HRC |
| STAALCODE GRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
