| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GS220805002 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $850.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 60 Dagen |
| Betalingscondities: | L/C, D/P, Western Union, T/T |
| Levering vermogen: | 300 Stukken/maand |
| Materiaal: | 17CrNiMo6 | Module: | 16 |
|---|---|---|---|
| Pitch: | 50.265mm | Ruwheid: | Ra0,8~Ra16 |
| De richting: | Linkerhand | Tandenbreedte: | 110 mm |

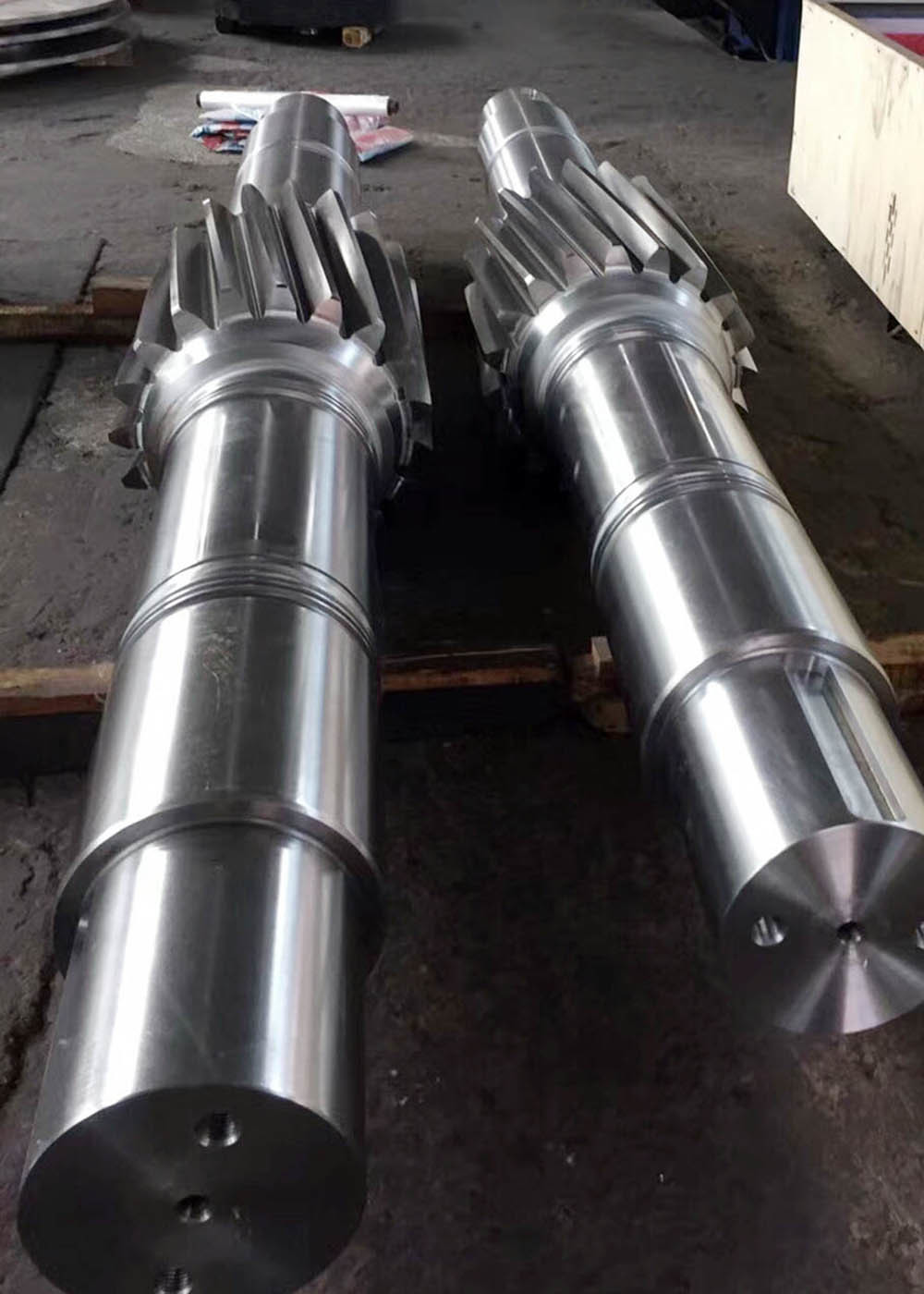

| Markeren: | Toestel die Spiraalvormige Pignonschacht malen,17CrNiMo6 de Outputschacht van de staalversnellingsbak,17CrNiMo6 Schacht van de staal de Spiraalvormige Pignon |
||
Vervaardiging van elektrische motoren
1) Beschrijving van Helical Gear
Helical Gear is een cilindrisch gevormd apparaat met helicoïde tanden.
2) Directie van Helical Gear
Rechts en links
3) Features of Helical Gear
Helical gears kunnen meer last dragen dan spur gears.
Een axiale stuwkracht veroorzaakt door de helixvorm.
| Producten | Linkshandige spiraalvormige versnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| VervaardigingTandenVervaardiging | Vervaardiging |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 16 |
| Aantal tanden (Z) | 17 |
| Drukhoek (α) | 20° |
| Loodhoek | 25° |
| Genauigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
