| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HB220803001 |
| Min. bestelaantal: | 1 reeks |
| Prijs: | $3000/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 82 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 220 Reeks/Maand |
| Module: | 32 | Hardheid: | 260-280 HB |
|---|---|---|---|
| Merken: | OEM's | Uiteindediameter: | 4500 |
| Breedte: | 120 mm | Materiaal: | 40CrNiMoA |
| Markeren: | 40CrNiMo stalen visgraat tandwielen,V Type dubbele spiraalvormige tandwielen,32 module visgraat tandwielen |
||
1) Kenmerken van vistuig
a) Geschikt voor zware toepassingen.
b) Het herringbone-geweer van de herringbone balanceert de inherente stuwkrachten.
c) Moeilijk te vervaardigen, niet te snijden met eenvoudige versnellingsmachines.
2) Beschrijving van het vistuig

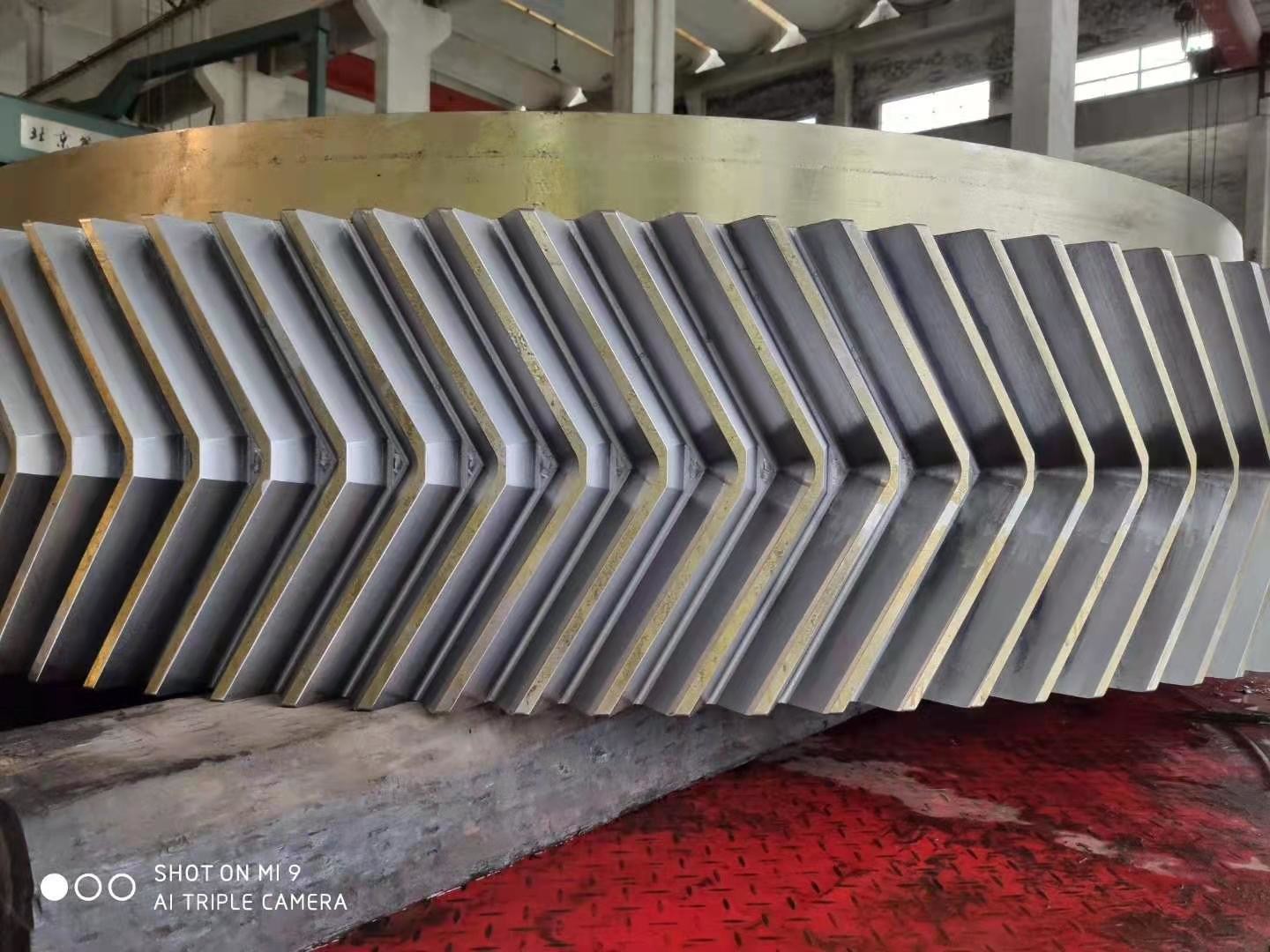

Deze grote heringbone-band is gemaakt van 40CrNiMoA-snijstaal.
Materiaalverdoofing en tempering
Bewerkingswerkzaamheden - Draaien
Verwerking van tandwielen
| Producten | Herringbone Gear Set |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van toerusting |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 32 |
| Aantal tanden (Z) | 102 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 25° |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Inductieverharding |
| Hardheid van het oppervlak | 50-55 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
