| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB2207003 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $300/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| Modus: | 4.5 | De richting: | Linkshandige |
|---|---|---|---|
| Pershoek: | 20° | Hardheid: | 58-62 HRC |
| Warmtebehandeling: | Het carbureren | Kwaliteitsgraad: | ISO 6 graad AGMA 11 graad |
| Markeren: | 4.5M Gear Grinding Spiral Konische Tandwielen,SAE 4320 Spiraalvormige Transmissietoestellen,SAE 4320 Spiraalvormige Konische Tandwielen |
||

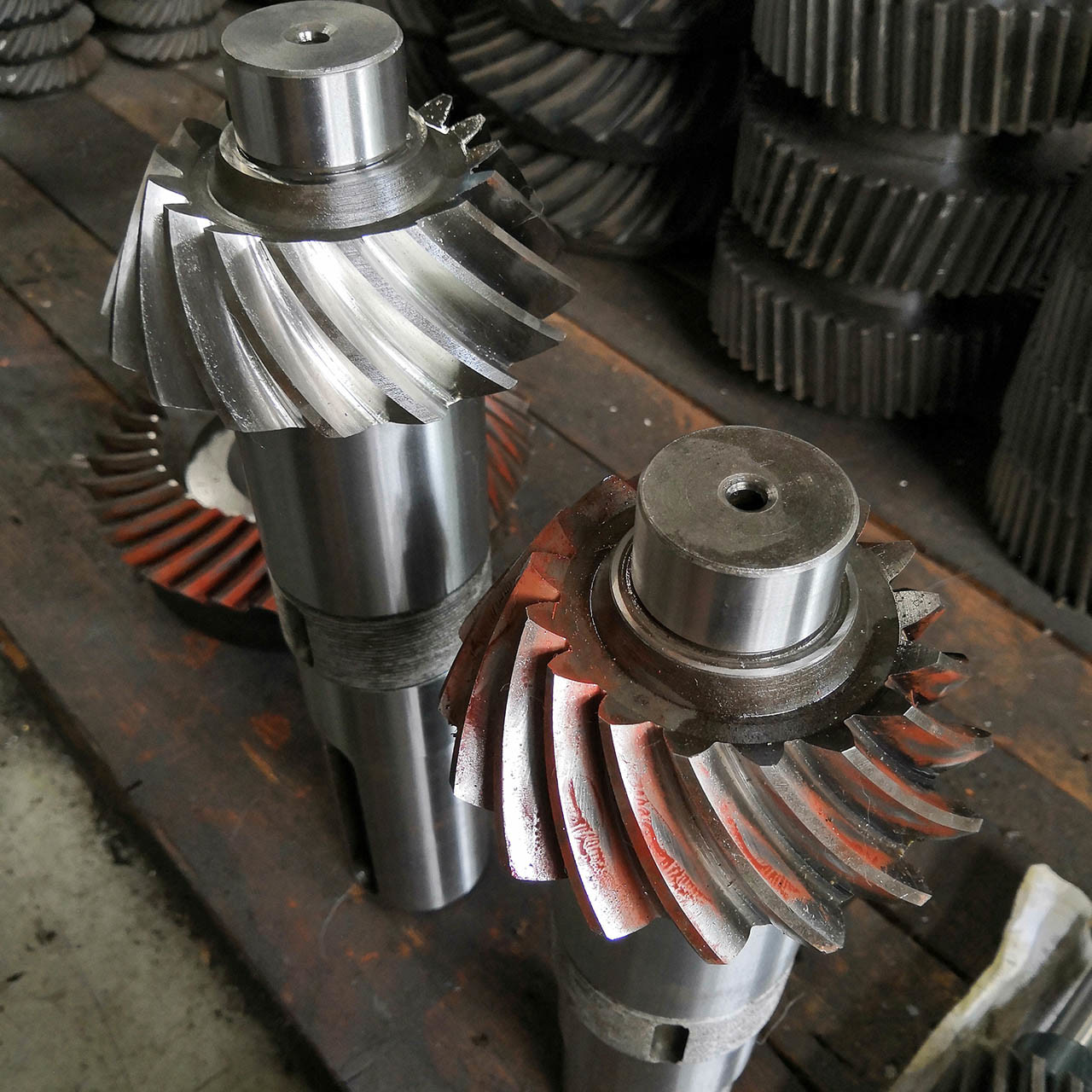

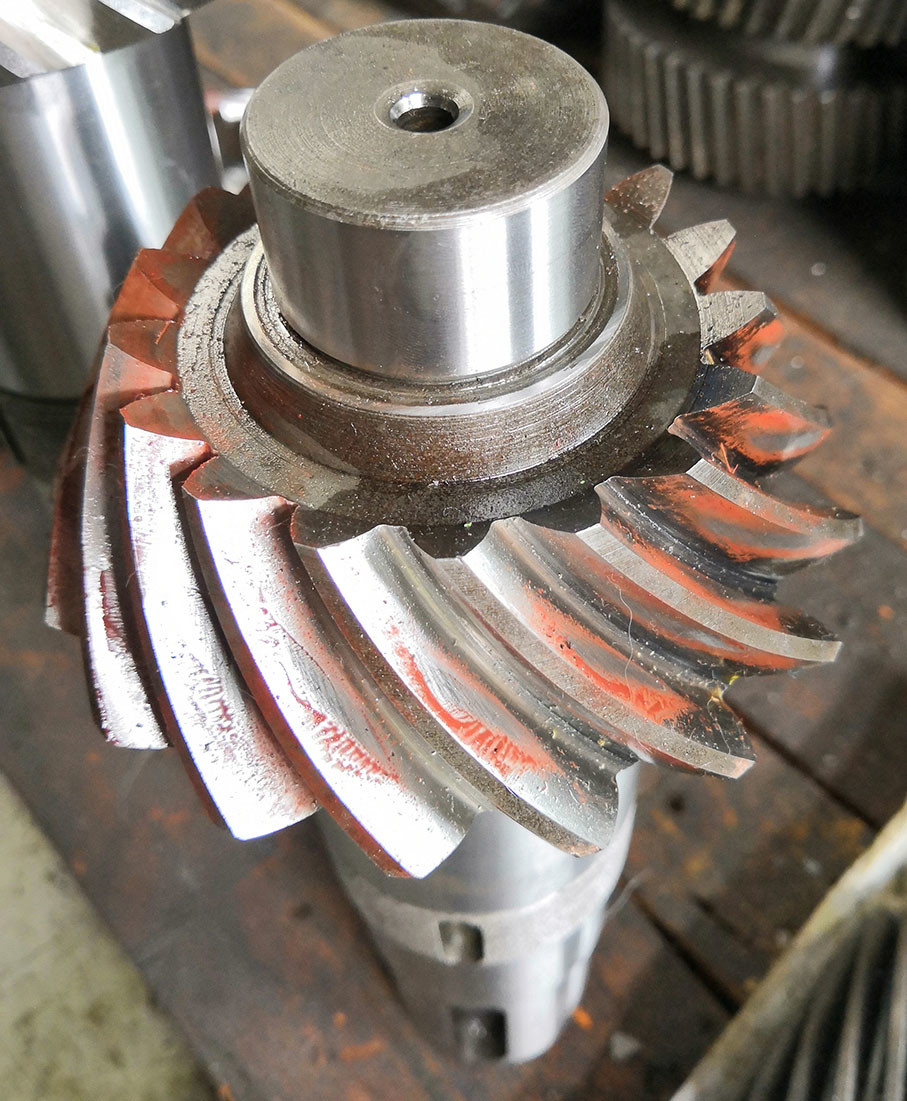

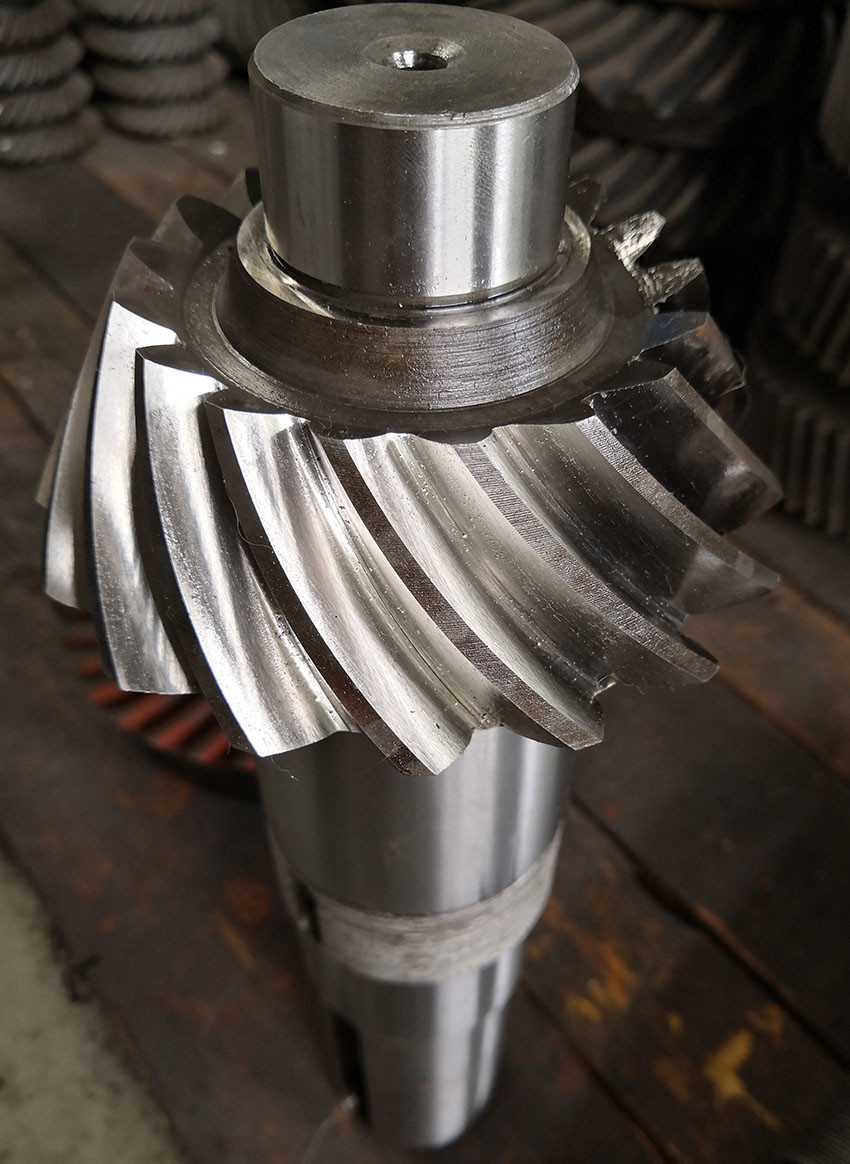

1) Beschrijving van het spiraalvormige gebogen versnellingsgestel
Spiral bevel gear is een bevel gear met spiraalvormige tanden.
Wanneer de aandrijflijn van de aandrijfas 90° moet worden gedraaid om de wielen aan te drijven.
produceert minder trillingen en geluid dan conventionele rechtgesneden of gesponsorde werktuigen met rechte tanden.
2) Kenmerken van spiraalvormige scheefraten
De spiraalvormige schommelversnellingen moeten in paren worden vervangen.
Samen vervangen.
| Producten | Spiraalversnellingsratten met interne spleen |
| Op maat gemaakt | √ |
| Materiaal | SAE 4320/ 20CrNi2MoA |
| Vervaardiging van tandwielen | Vervaardiging van de volgende materialen: |
| Tanden slijpen met tandwielen | √ |
| DP | 4.5 |
| Aantal tanden (Z) | 17T |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 35° |
| Tanden nauwkeurigheidsgraad | ISO 6 Grade/ AGMA 11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
